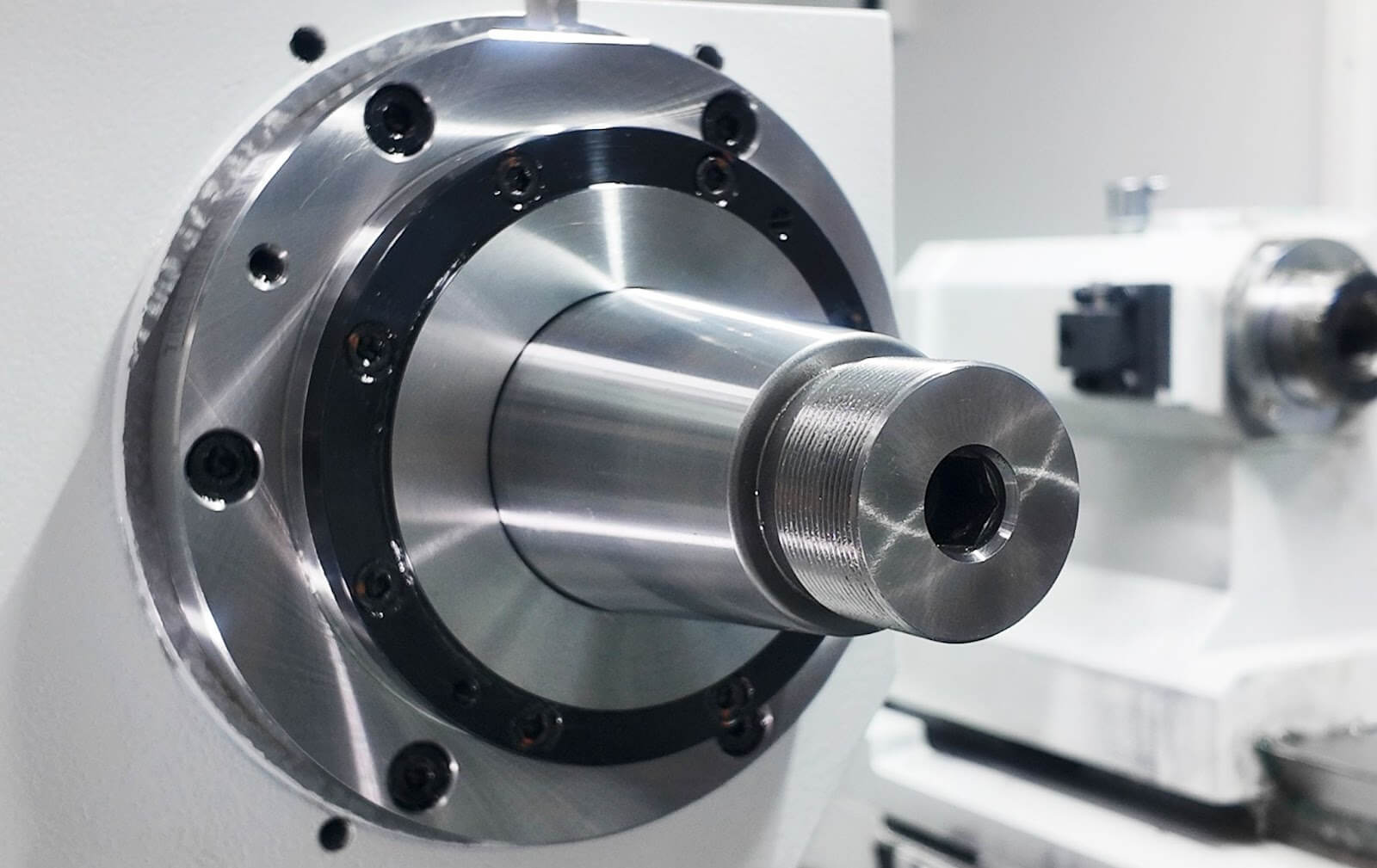

Vřeteno - ovladač brusného kotouče
Ve vřetenu jsou použita vysoce přesná ložiska, která zaručují jeho přesnost.
.jpg)
Pracovní kapacita
Průměr výkyvu (mm)
350
Max. Průměr broušení (mm)
330
Max. Délka broušení (mm)
600
Vzdálenost mezi středy (mm)
650
Max. Hmotnost obrobku mezi středy (kg)
60 kg (Bez lunety)
.jpg)
Hlava brusného kotouče
Rozměry brusného kotouče (vnější x tloušťka x vnitřní ) mm
610 x (25–100) x 203,2
Výkon motoru vřetena (Kw)
11
Řezná rychlost brusného kotouče (m/s)
60 (volitelně 100)
Velikost osy vřetena (mm)
67
Typ ložiska vřetena
Typ ložiska (volitelně řemenové)

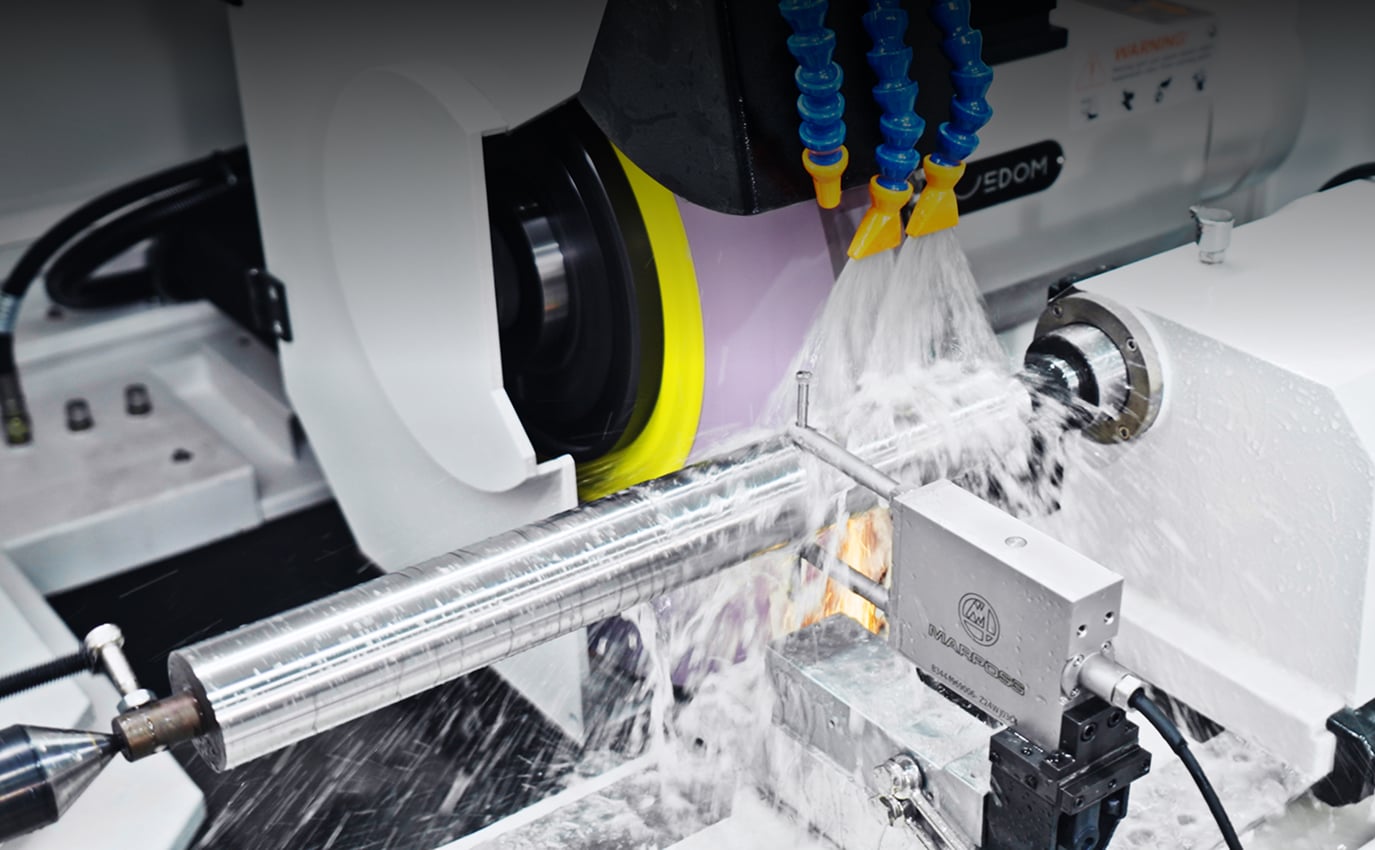

-2.jpg)

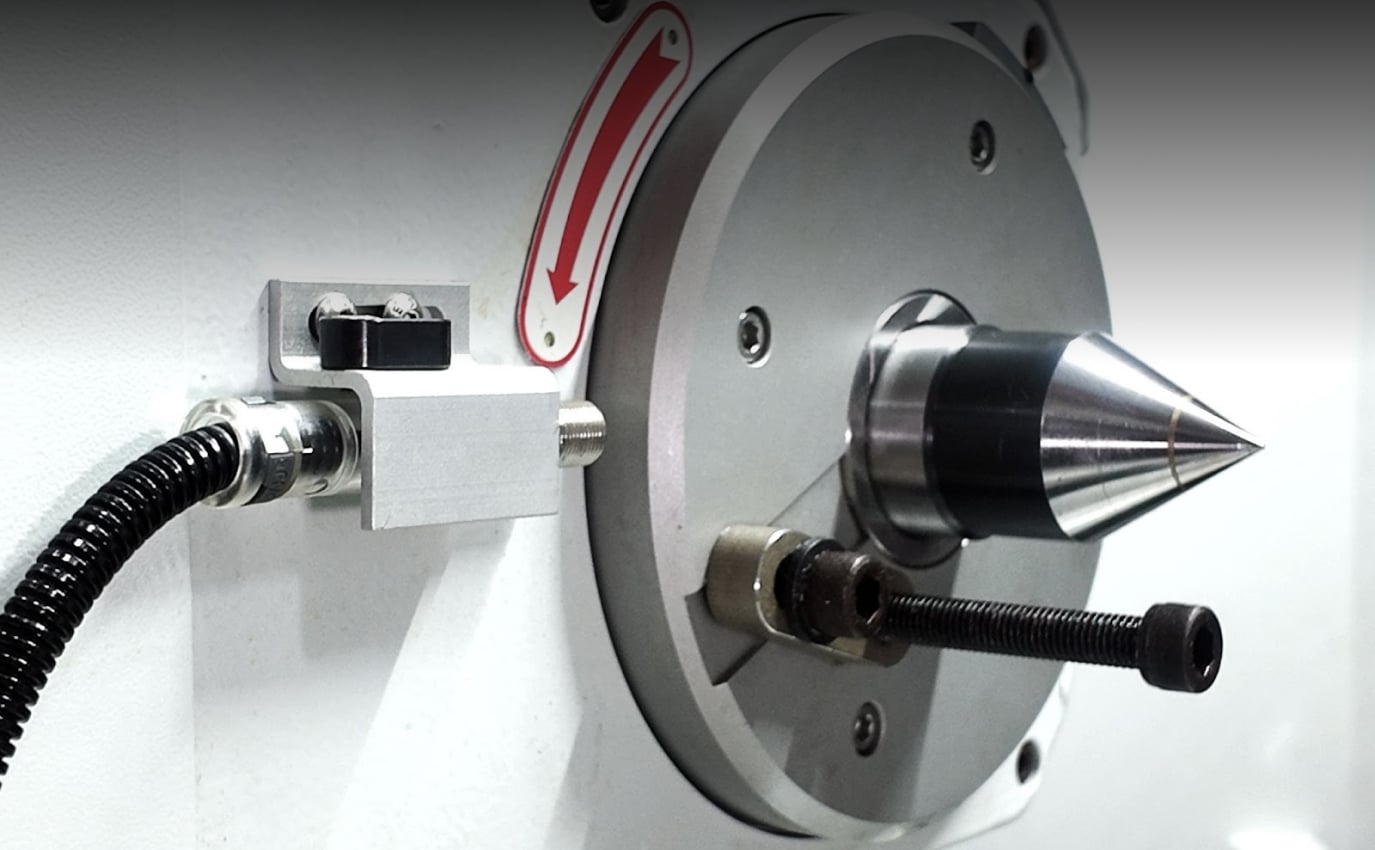

Pracovní hlava
Typ
Pevný střed/živý střed
Středový kužel
MT5
Otáčky vřetena (ot./min.)
10~1000
Výkon motoru (kW)
2

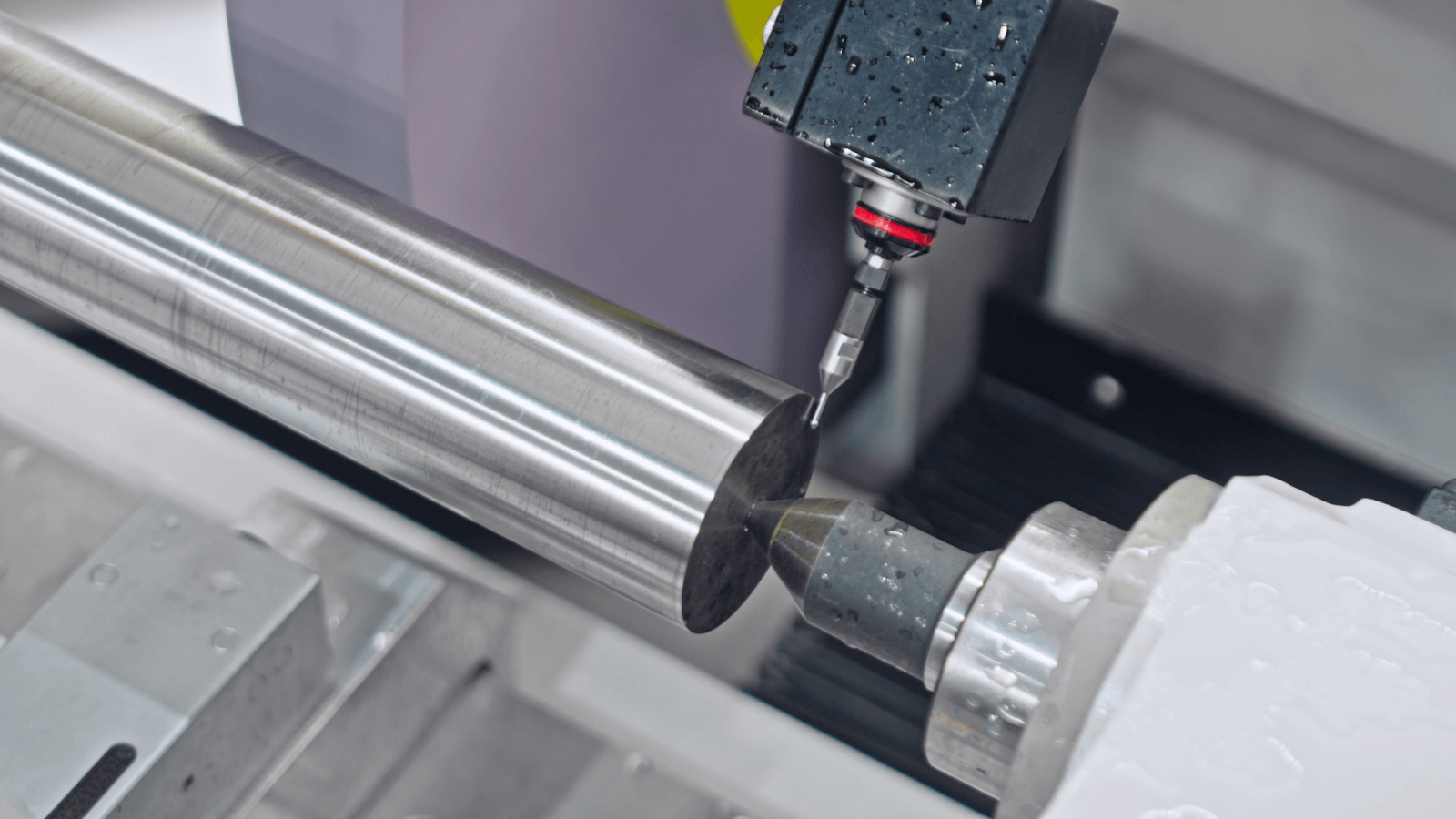

%20(1).png)
Koník
Středový kužel
MT4
Průměr objímky (mm)
58
Zdvih vřetena (mm)
35
Posuv brusného kotouče v ose X
Posuv stolu (mm)
400
Rychlost rychloposuvu (m/min)
16
Min.posuv/každá stupnice (mm)
0.001/0.01/0.10
Režim posuvu brusného kotouče
Zanoření / úhlové broušení
Servomotor v ose X (kW)
2.2
Posuvný kotouč brusky
Vodicí lišta s V-plochou strukturou
-2.jpg)
Posuv brusného kotouče v ose Z
Posuv stolu (mm)
700
Rychlost rychloposuvu (m/min)
16
Min.posuv/každá stupnice (mm)
0.001/0.01/0.10
Servomotor v ose Z (kW)
2.2
Tabulkový snímek
Vodicí lišta konstrukce V-Flat
Úhel otáčení lavičky (stupně ve směru/proti směru hodinových ručiček)
4 a 9
Univerzální
Mazací olejové čerpadlo hlavy brusného kotouče (kW)
0.18
Čerpadlo brusné kapaliny (kW)
0.18
Vodicí olejové čerpadlo (W)
25
Objem olejové nádrže brusné hlavy (L)
30
Objem nádrže na brusnou kapalinu (l)
120
Kapacita nádrže na řídicí olej (L)
8 (mazání po celou dobu provozu)
Čistá hmotnost (kg)
5200
Rozměry (mm)
3015 x 2200 x 1867

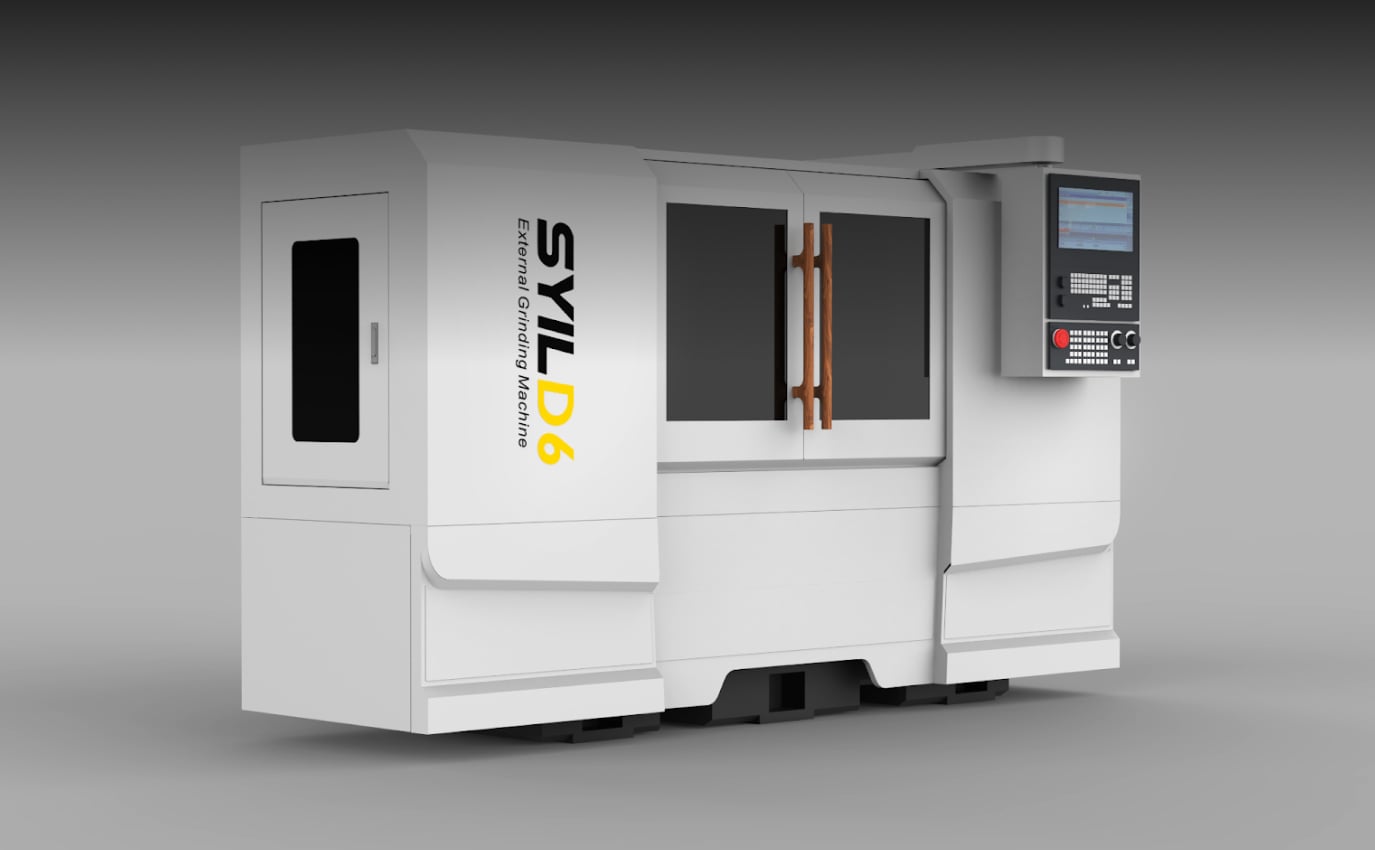

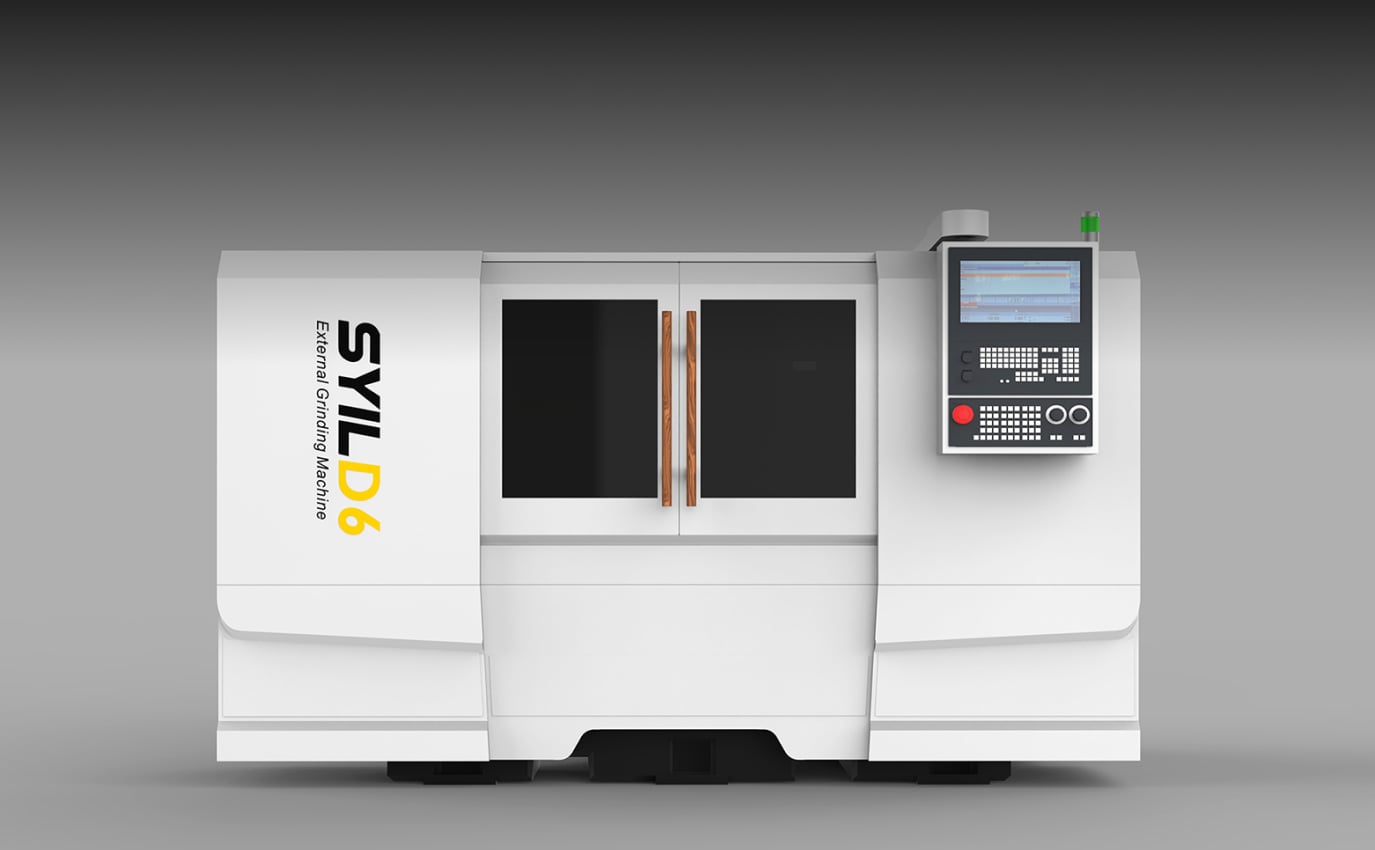

Nejlepší CNC bruska ve své třídě
D6 je strojní platforma určená pro vnější válcové broušení přesných hřídelí. Tato řada nabízí vynikající flexibilitu a výkon a je ideální pro menší součásti, jako jsou razníky, hřídele a chirurgická zařízení.
Nabízí vynikající hodnotu a je ideální volbou jak pro flexibilní jednorázovou výrobu v malých dílnách, tak pro efektivní velkosériovou výrobu ve velkých provozech. Kompaktní konstrukce, všestranné použití a intuitivní obsluha univerzální brusky na kulato D6 zajišťují vynikající přesnost a maximální produktivitu.

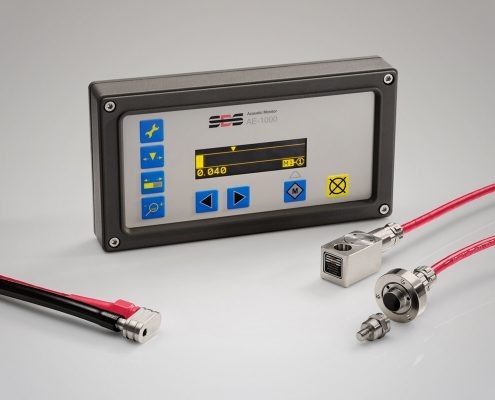

.png)

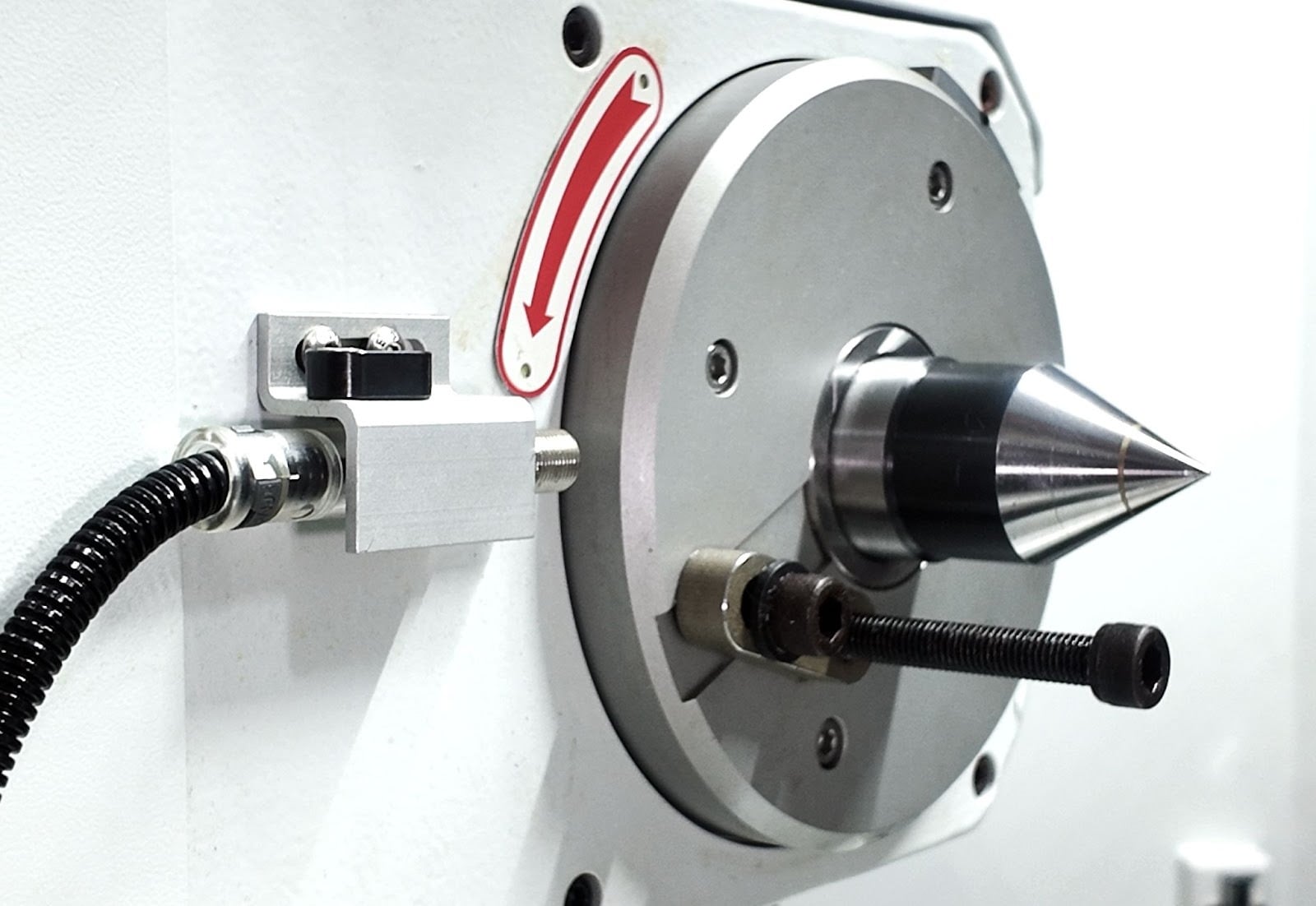

Pracovní hlava - Zařízení pro řízení výrobku
Obrobková hlava umožňuje broušení s živým vřetenem i broušení se dvěma upínacími středy.
.png)

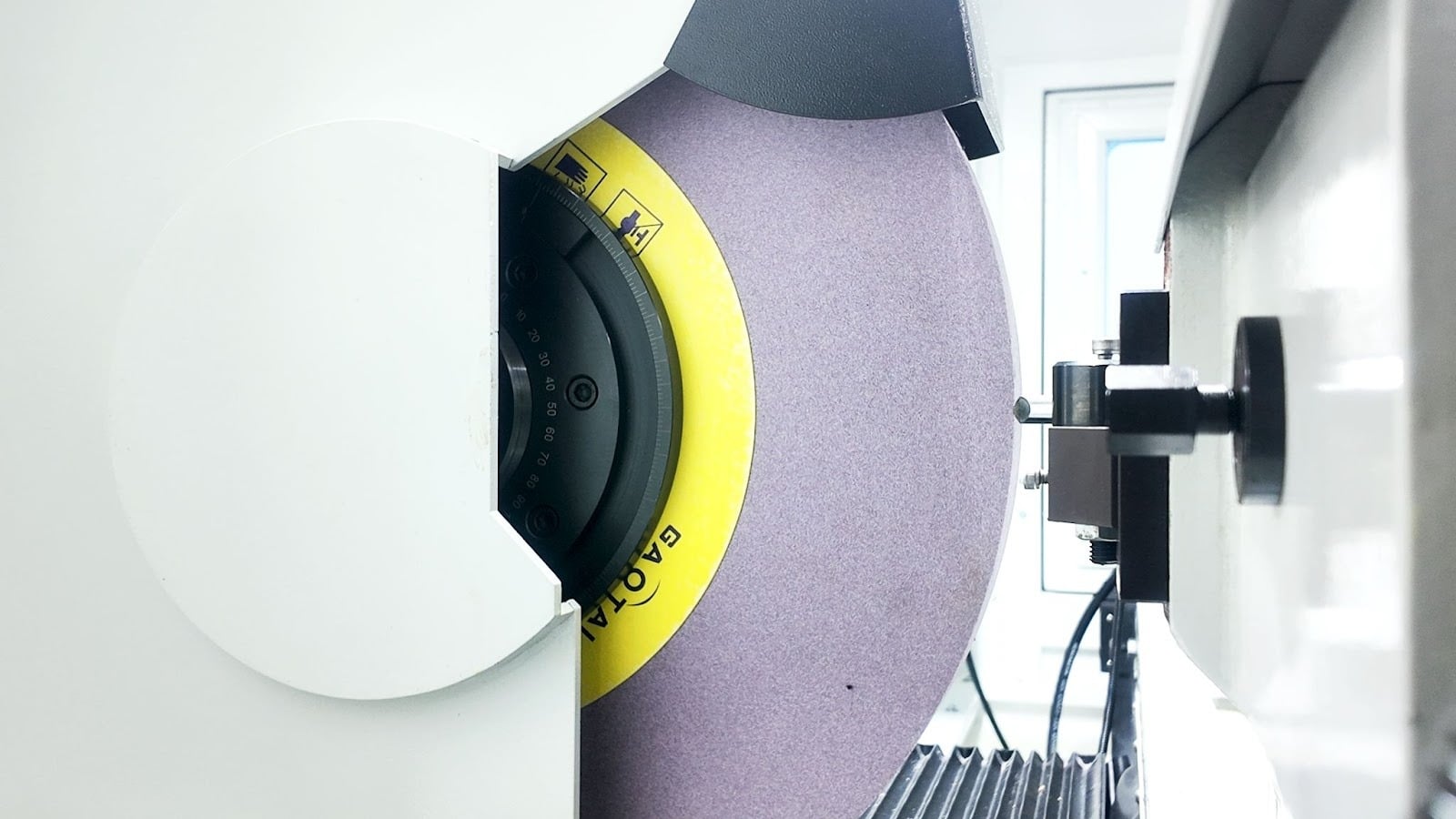

Hlava brusného kotouče - Zařízení pro upevnění brusného kotouče
Obsahuje systém dynamického a statického tlaku. Tento systém zajišťuje nepřetržitý olejový film kolem vřetena a ložisek při otáčení brusného kotouče, což výrazně prodlužuje životnost brusného vřetena.
Koník - pravostranné upínací zařízení
Koník je vybaven rozměrným pouzdrem, které se hladce posouvá ve svém krytu. Přesného nastavení figurací lze dosáhnout s minimální námahou. Přesného nastavení válcovitosti lze dosáhnout ve specifikovaném rozsahu pomocí finálního nastavení válcovitosti při dvoustředovém upínání při broušení.

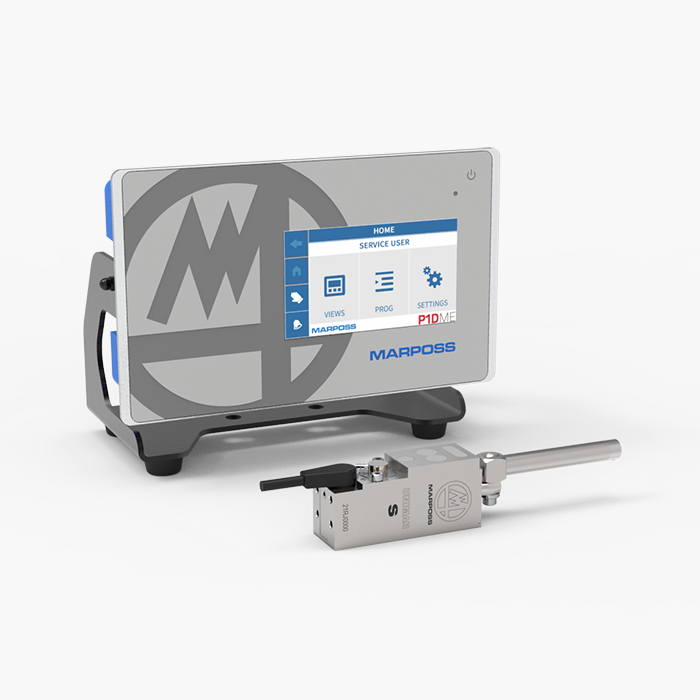

.png?width=1200&height=900&name=Mask%20group%20(6).png)

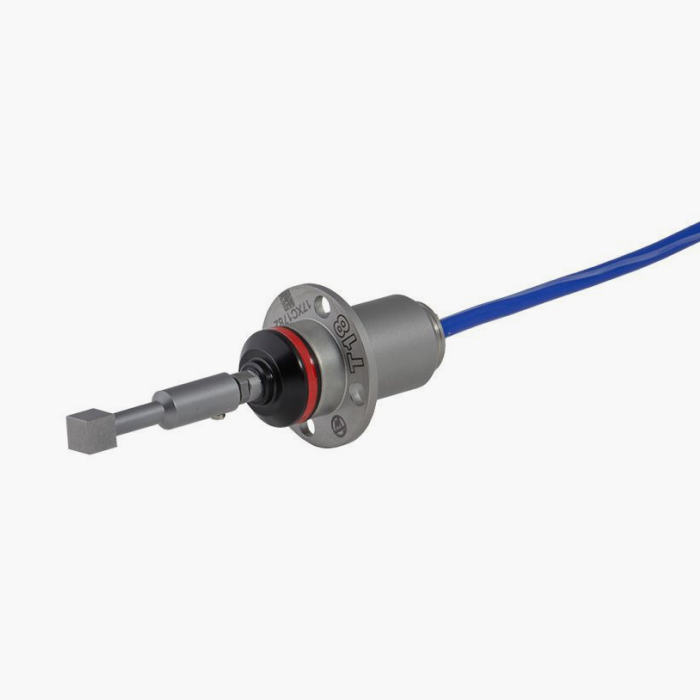

.png?width=1200&height=900&name=Mask%20group%20(7).png)
Technické specifikace
D6
D7
D10
Pracovní kapacita
Průměr výkyvu (mm)
350
350
350
Max. Průměr broušení (mm)
330
330
330
Max. Délka broušení (mm)
600
750
1000
Vzdálenost mezi středy (mm)
650
800
1050
Max. Hmotnost obrobku mezi středy (kg)
60 (bez středové stabilní opěrky)
80 (bez středové stabilní opěrky)
120 (bez středové opěrky)
Hlava brusného kotouče
Rozměry brusného kotouče (vnější x tloušťka x vnitřní ) mm
610 x (25–100) x 203,2
610 x (25–100) x 203,2
610 x (25–100) x 203,2
Výkon motoru vřetena (Kw)
11
11
11
Řezná rychlost brusného kotouče (m/s)
60 (volitelně 100)
61 (volitelně 100)
62 (volitelně 100)
Velikost osy vřetena (mm)
67
67
67
Typ ložiska vřetena
Typ ložiska (volitelně řemenové)
Typ ložiska (volitelně řemenové)
Typ ložiska (volitelně řemenové)
Pracovní hlava
Typ
Pevný střed/živý střed
Pevný střed/živý střed
Pevný střed/živý střed
Středový kužel
MT5
MT5
MT5
Otáčky vřetena (ot./min.)
10~1000
10~1000
10~1000
Výkon motoru (kW)
2
2
2.5
Koník
Středový kužel
MT4
MT4
MT4
Průměr objímky (mm)
58
58
58
Zdvih vřetena (mm)
35
35
35
Posuv brusného kotouče v ose X
Posuv stolu (mm)
400
400
400
Rychlost rychloposuvu (m/min)
16
16
16
Min.posuv/každá stupnice (mm)
0.001/0.01/0.10
0.001/0.01/0.10
0.001/0.01/0.10
Režim posuvu brusného kotouče
Zanoření / úhelník
Zanoření / úhelník
Zanoření / úhelník
Servomotor v ose X (kW)
2.2
2.2
2.2
Brusný kotouč
Vodicí lišta konstrukce V-Flat
Vodicí lišta konstrukce V-Flat
Vodicí lišta konstrukce V-Flat
Posuv brusného kotouče v ose Z
Posuv stolu (mm)
700
850
1300
Rychlost rychloposuvu (m/min)
16
16
16
Min.posuv/každá stupnice (mm)
0.001/0.01/0.10
0.001/0.01/0.10
0.001/0.01/0.10
Servomotor v ose Z (kW)
2.2
2.2
2.2
Posuvník tabulky
Vodicí lišta konstrukce V-Flat
Vodicí lišta konstrukce V-Flat
Vodicí lišta konstrukce V-Flat
Úhel otáčení lavičky (stupně ve směru/proti směru hodinových ručiček)
4 a 9
4 a 9
4 a 9
Univerzální
Mazací olejové čerpadlo hlavy brusného kotouče (kW)
0.18
0.18
0.18
Čerpadlo brusné kapaliny (kW)
0.18
0.18
0.18
Vodicí olejové čerpadlo (W)
25
25
25
Objem olejové nádrže brusné hlavy (L)
30
30
30
Objem nádrže na brusnou kapalinu (L)
120
120
120
Objem vodicí olejové nádrže (L)
8 (mazání na plný úvazek)
8 (mazání na plný úvazek)
8 (mazání na plný úvazek)
Čistá hmotnost (kg)
5200
5500
6200
Rozměry (mm)
3015 x 2200 x 1867
3015 x 2200 x 1867
3200 x 2500 x 1900
