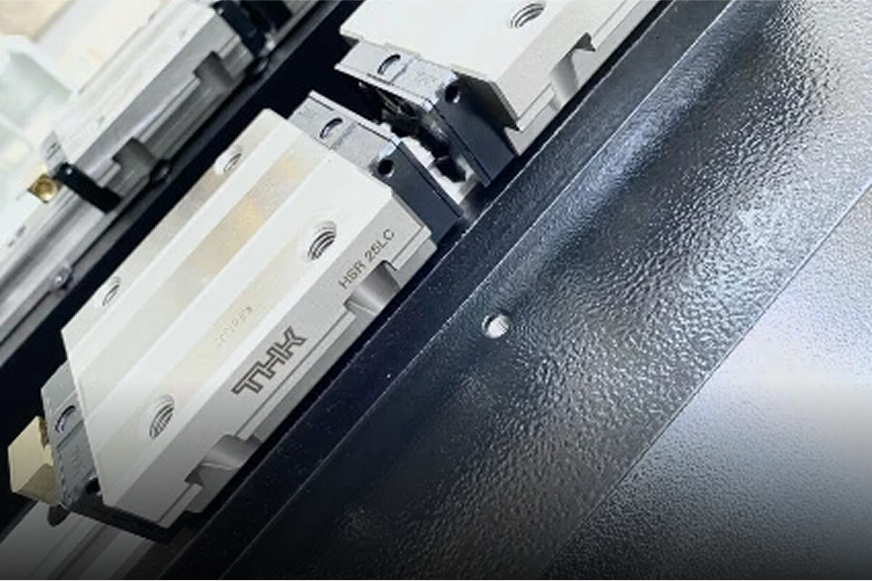

THK
Vysoce přesné Japonské kuličkové šrouby a lineární vedení
Kapacita obrábění
Velikost sklíčidla
250 mm
Maximální oběžný průměr nad ložem
ø630 mm
Maximální obráběný průměr nad suportem
ø330 mm
Maximální délka obrobku
800 mm
Maximální průměr obrobku
ø520 mm
.png)
Vřeteno
Max. otáčky
3500 ot/min
Typ vřetena
A2-8
Průměr otvoru vřetena
ø91 mm
Průměr průchozího otvoru vřetena
ø75 mm
Výkon vřetena
15/18,5 kW

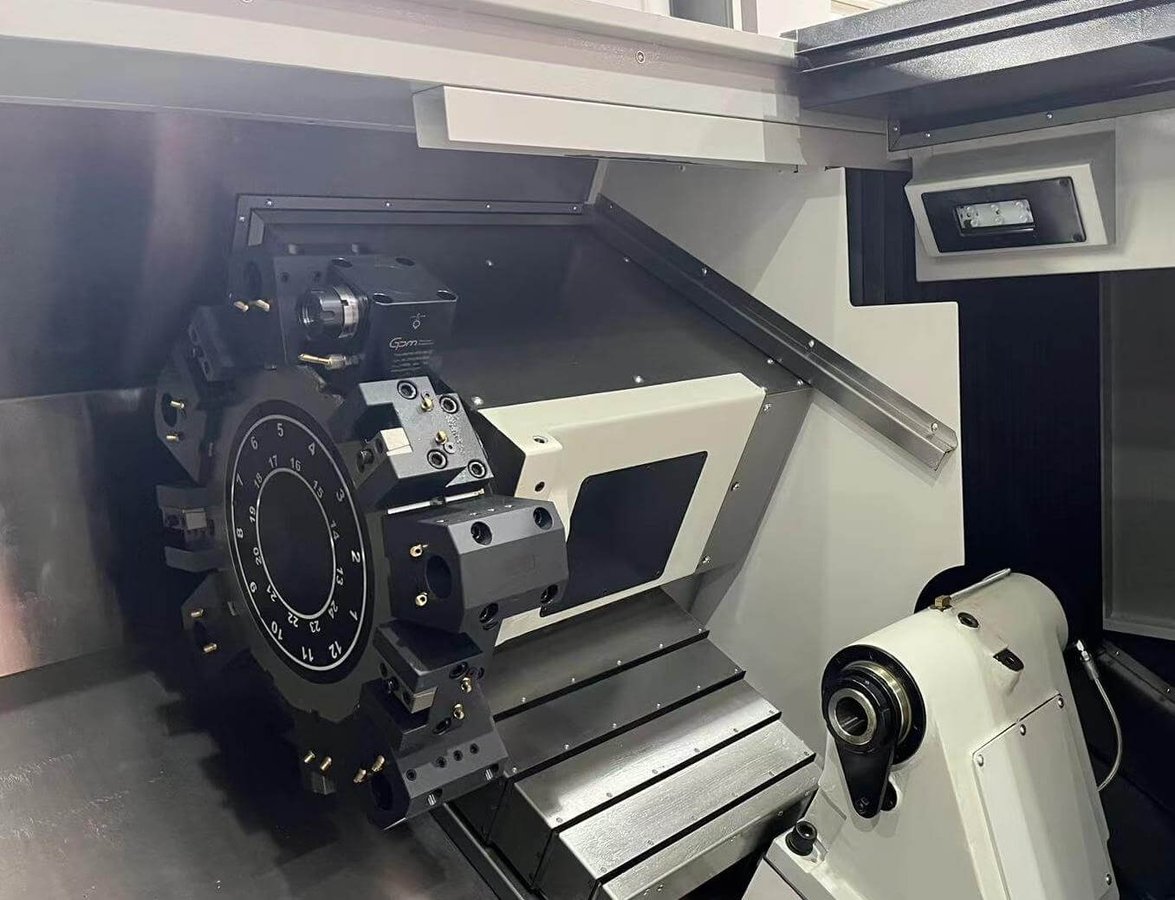

Nástrojová hlava
Typ
Servo pohon
Pozic
12
Minmální doba indexování
0.2 s
Maximální doba indexování
0.5 s
Maximální velikost stopky nástroje
25 × 25 mm
Maximální průměr stopky nástroje
ø40 mm
Maximální otáčky poháněného nástroje
5000 ot/min
Typ upnutí poháněných nástrojů
BMT55
Pojezdy
Rychloposuv v ose X
30 m/min
Rychloposuv v ose X
30 m/min
Rychloposuv v ose X
15 m/min
Pojezd v ose X
260 + 10 mm
Pojezd v ose Z
850 mm (1150/1550 mm)

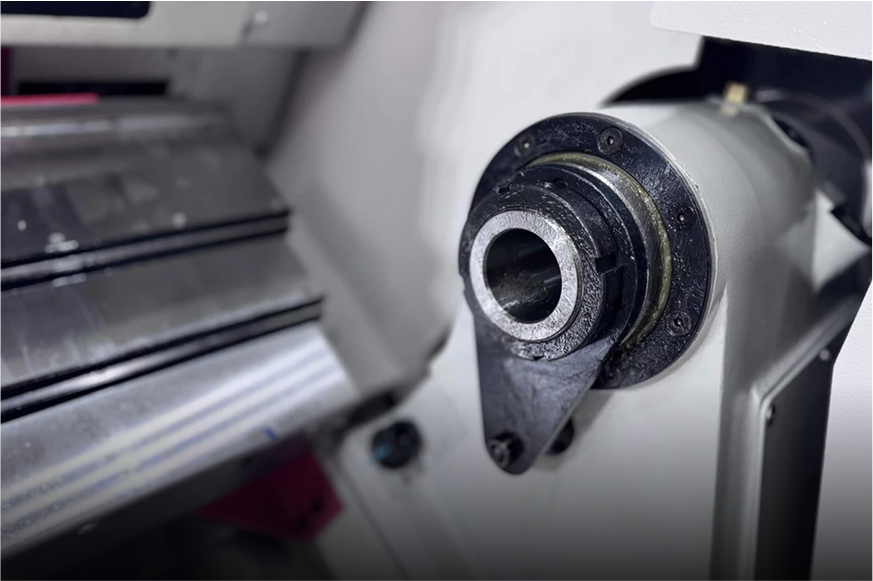

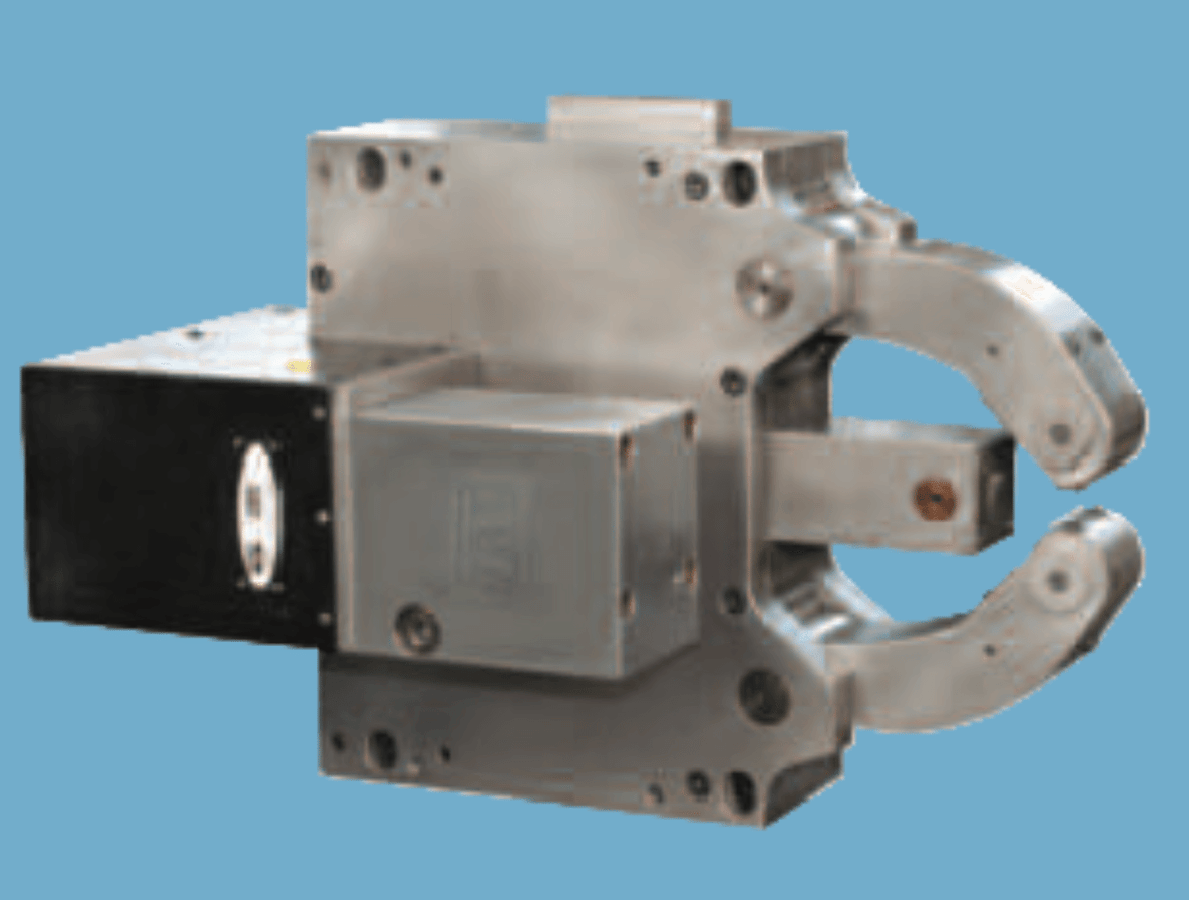

Koník
Velikost kuželu koníku
MT5
Rozměry a hmotnost
Rozměry stroje (D × Š × V)
2500 × 1720 × 1740 mm
Hmotnost
6200 kg / 6800 kg / 7220 kg

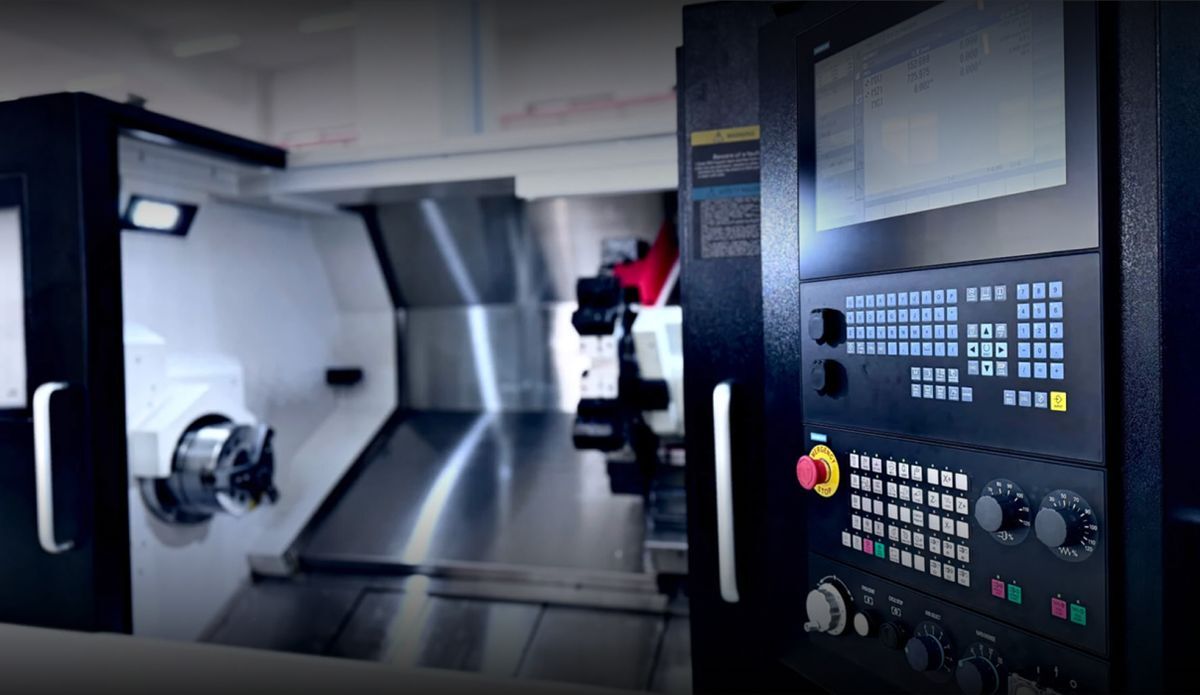

Soustruh s vysokou produktivitou

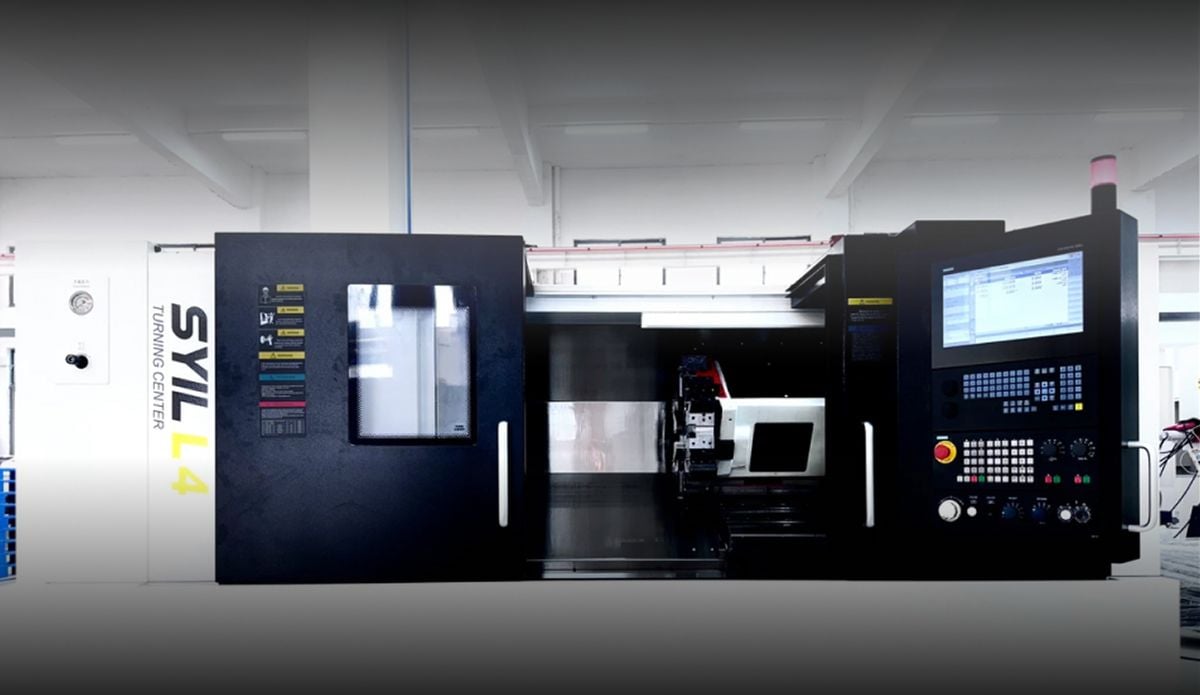

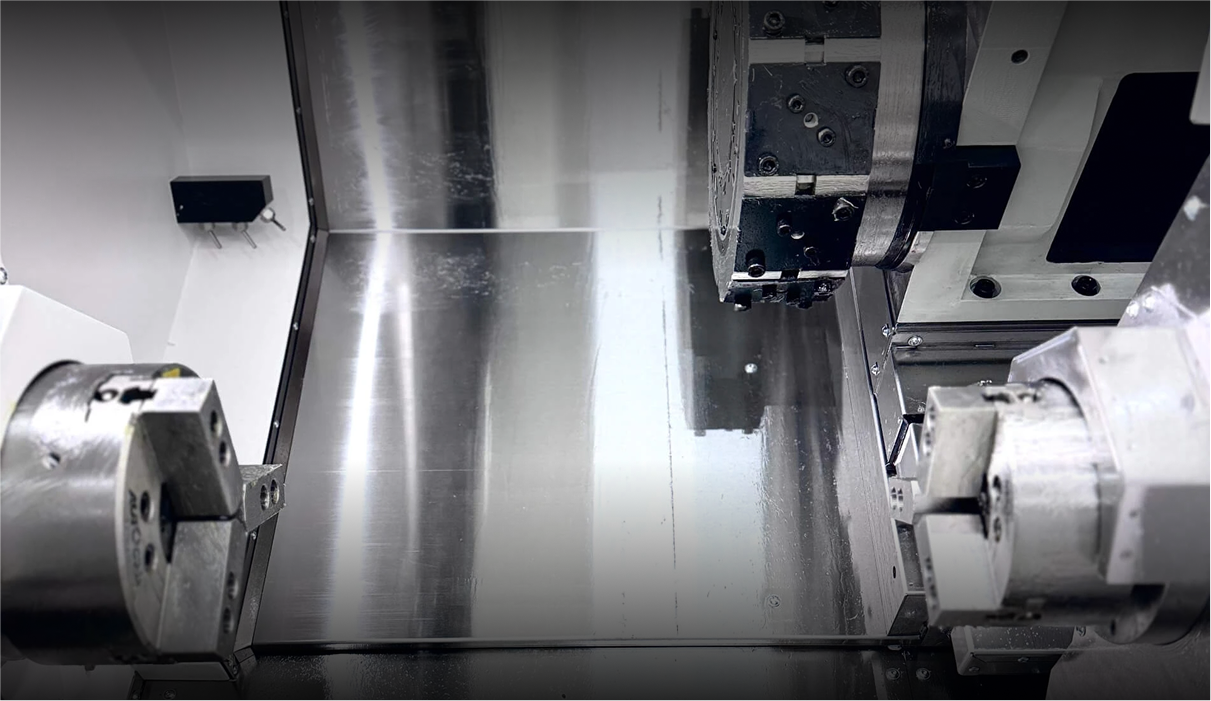

Soustružnické centrum SYIL L4: vysoce výkonné CNC obrábění velkých dílů.
.png?width=5760&name=Mask%20group%20(58).png)
.png)

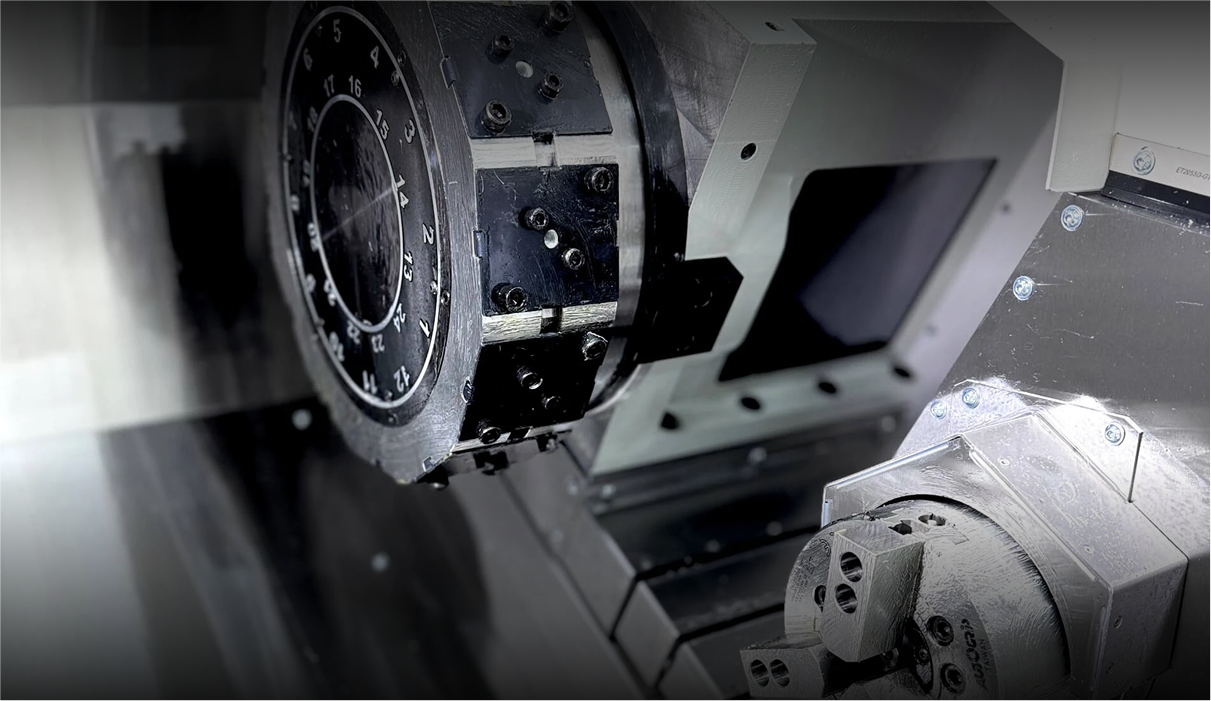

Vysokorychlostní servo nástrojová hlava
Maximální otáčky vřetena 4500 ot./min
Technická specifikace
L2
L3
L4
Kapacita obrábění
Velikost sklíčidla
200 mm
200 mm
250 mm
Max. obráběný průměr nad ložem
ø510 mm
ø550 mm
ø630 mm
Max. oběžný průměr nad suportem
ø260mm
ø290mm (s osou Y: 200mm)
ø330 mm
Max. délka obrobku
300mm
500mm (s osou Y: 530mm, s protivřetenem: 450mm)
800 mm (1100 mm/ 1500mm)
Max. průměr obrobku
ø380mm
ø380mm
ø520mm
Vřeteno
Max. otáčky
4000 ot/min
4000 ot/min
3500 ot/min
Typ vřetene
A2-6
A2-6
A2-8
Vrtání vřetene
ø66mm
ø63mm
ø91mm
Průchozí průměr vřetenem
ø52mm
ø52mm
ø75mm
Výkon na vřetení
11/15kW
11/15kW
15/18,5 kW
Min. indexování u osy C
---
0.001°
---
Protivřeteno
Velikost sklíčidla
---
150 mm
---
Maxiální otáčky
---
1750/6000 ot/min
---
1750/6000 ot/min
---
A2-5
---
Vrtání vřetene
---
ø56mm
---
Průchozí průměr vřetenem
---
ø45mm
---
Výkon na vřeteni
---
11kW
---
Pojezd
---
530 mm
---
Rychloposuv
---
30m/min
---
Nástrojová hlava
Typ
poháněná hlava
Pneumaticky poháněná hlava
poháněná hlava
Počet pozic
8/12
12
12
Rozměr stopky nástroje
25x25/20x20mm
25x25mm
25x25mm
Průměr stopky nástroje
ø40/ø32mm
ø40mm
ø40mm
Ryhlost indexování
---
0.2s
0.2s
Rychlost indexování
---
0.5s
0.5s
Max. otáčky poháněných nástrojů
---
5000 ot/min
5000 ot/min
Rozhraní upínání
---
BMT55
BMT55
Pojezdy
X Rychlo posuv
30m/min
30m/min
30m/min
Z Rychlo posuv
30m/min
30m/min
30m/min
Y Rychlo posuv
---
15m/min
---
X Pojezd
200mm
190+10mm
260+10 mm
Z Pojezd
360mm
550mm (s osou Y: 490+-50mm)
850mm (1150 mm/ 1550 mm)
Koník
Pojezd od koníku ke sklíčidlu
---
465mm (s osou Y: 500mm)
---
Rychlo posuv koníku
---
30m/min
10m/min
Typ kuželu
---
MT4
MT5
Rozměry a hmotnost
Dimensions(DxŠxV)
1775x1600x1690mm
2500x1720x1740mm (s osou Y: 2680x1750x1850mm, s protivřetenem: 2680x1750x1850mm)
2500x1720x1740 mm
Čistá hmotnost
3050kg
4000kg
6200 kg/ 6800 kg/ 7220 kg
