Možnosti zpracování
Maximální průměr tyče pro zpracování (mm)
Φ32 mm / Φ38 mm
Průměr průchozího otvoru vřetena (mm)
Φ37 mm / Φ39 mm
Maximální délka zpracování (mm) & (palce) (bez vodicího pouzdra)
2.5D (max. 80 mm) / 2.5D (max. 90 mm)
Maximální délka zpracování (mm) a (palce) (pevná vodicí objímka)
--
Maximální délka zpracování (mm) & (palce) (Rotační vodicí pouzdro)
310 mm
Maximální upínací průměr zadního vřetena (mm)
Φ32 mm / Φ38 mm
Maximální průměr vrtání vřetena (mm)
Φ13 mm
Možnosti zpracování
Maximální průměr závitového vřetena
M12
Maximální průměr vrtání zadního vřetena (mm)
Φ10
Maximální průměr závitu zadního vřetena
M10
Maximální průměr vrtání radiálního nástroje pod napětím (mm)
Φ10 mm
Maximální průměr závitu radiálního nástroje pod napětím
M8
Maximální průměr vrtání zpětně poháněného nástroje (mm)
Φ8 mm / Φ8 mm (volitelně)
Maximální průměr závitů nástroje se zpětným pohonem
M6 / M6(volitelně)
Mechanické schopnosti
Otáčky vřetena (ot/min)
8000 ot/min (otočné vodicí pouzdro 6000) / 6000 ot/min (otočný válec)
Otáčky zadního vřetena (ot/min)
8000 ot/min
Radiální otáčky nástroje pod napětím (r/min)
6000
Zpětná rychlost nástroje pod napětím (ot/min)
6000 ot/min / 6000 ot/min (volitelně)
Rychlost pohybu (m/min)
30 m/min (X2, Y1, Z1, Z2)
Rychlost pohybu (m/min)
24 m/min (X1, Y2) / 24 m/min (X1, Z1) / 24 m/min (X1, Y2, Z1)
Házivost vřetena (mm)
≤0.002
Přesnost opakovaného polohování (mm)
≤0.003
Systém nástrojů
Vnější válcové nástroje
6(□16) / 1(□20)+5(□16)
Nástroje pro čelní obrábění
4(ER20)
Radiální nástroje pod napětím
1(ER20)+3(ER16)
Držák nástrojů pro hluboké otvory
2(ER16)
Nástroje pro obrábění zad
4 (ER16)
Zpětně poháněný nástroj
4(ER16) / Volitelně
Držák nástrojů pro zpětné soustružení
Žádný
Výkon motoru
Vřeteno(kw)
6.3 kW
Protivřeteno (kW)
4.2 kW
Lineární hnací hřídel(kw)
1.1 kW (X1, X2, Y1, Z1, Z2)
Radiální nástroj pod napětím (kw)
1.1 kW
Nástroj Back live(kw)
1 kW / 1 kW (volitelně)
Chladicí čerpadlo (kw)
0.4
Ostatní
Hmotnost (kg)
3750 kg
Velikost (mm)
2960×1660×1920 mm / 3100×1660×1920 mm

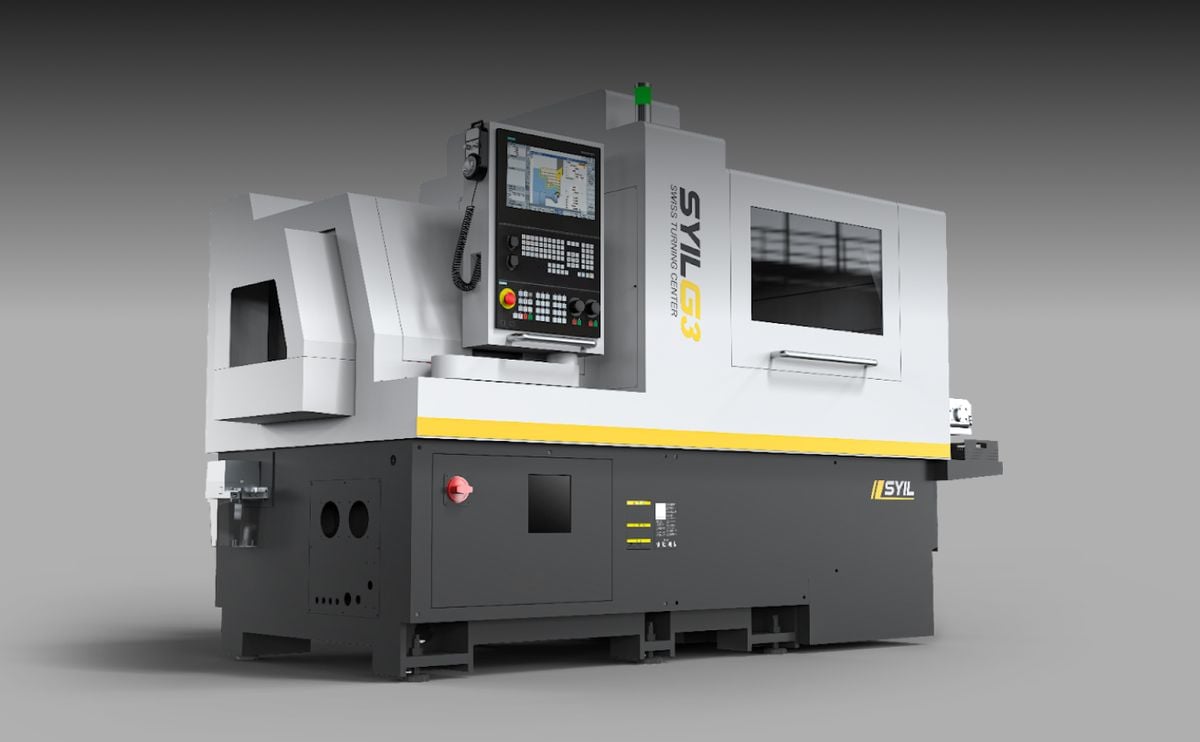

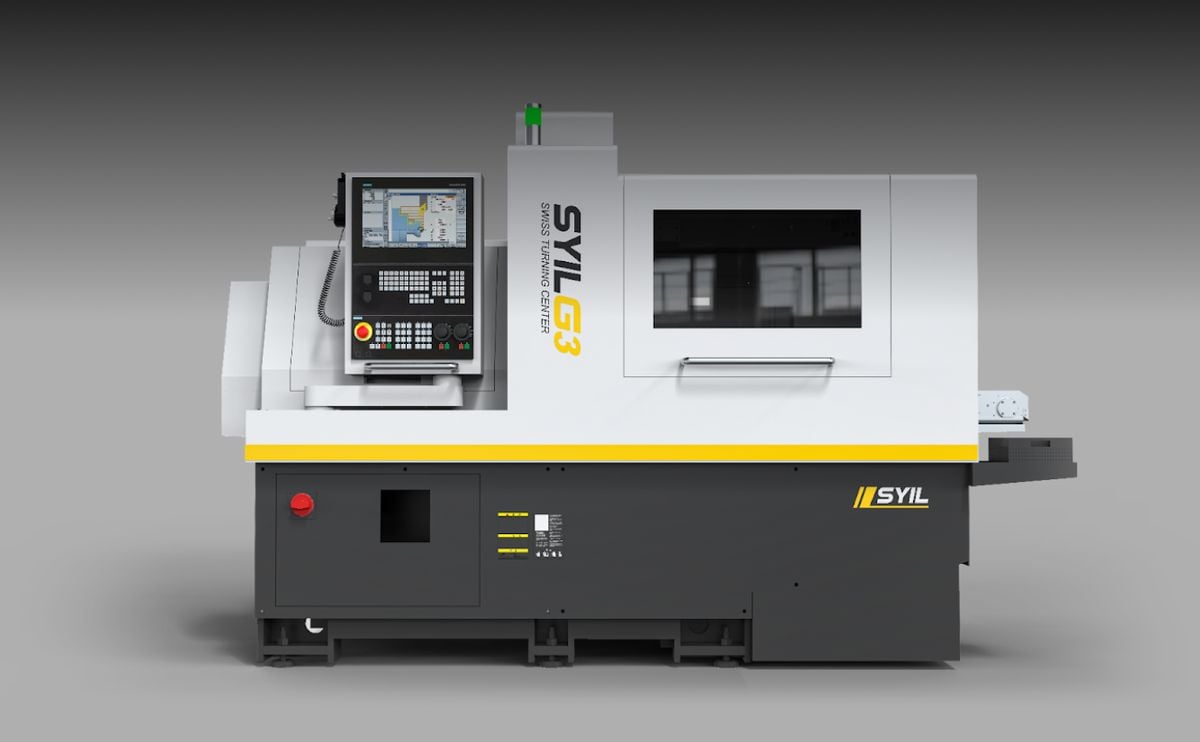

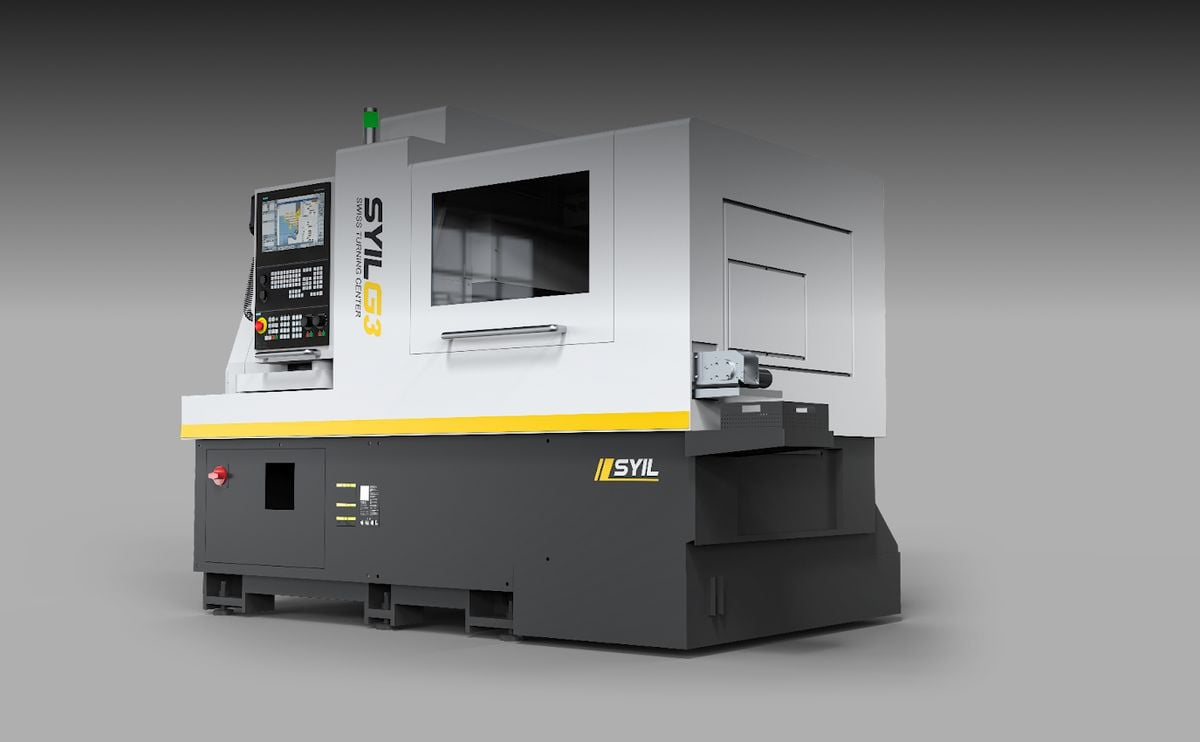

Funkce SYIL G3
Ideální pro obrábění malých a dlouhých dílů s mimořádnou přesností a stabilitou.
Technické specifikace
G3 L326
G3 L385
G3 L386
Možnosti zpracování
Maximální průměr zpracovatelské tyče (mm)
Φ32
Φ38
Φ38
Průměr průchozího otvoru vřetena (mm)
Φ37
Φ39
Φ39
Maximální délka zpracování (mm) & (palce) (bez vodicího pouzdra)
2.5D(maximálně 80)
2,5D(maximálně 90)
2,5D(maximálně 90)
Maximální délka zpracování (mm) a (palce) (pevná vodicí objímka)
--
--
--
Maximální délka zpracování (mm) & (palce) (Rotační vodicí pouzdro)
310
310
310
Maximální upínací průměr zadního vřetena (mm)
Φ32
Φ38
Φ38
Maximální průměr vrtání vřetena (mm)
Φ13
Φ13
Φ13
Maximální průměr závitového vřetena
M12
M12
M12
Maximální průměr vrtání zadního vřetena (mm)
Φ10
Φ10
Φ10
Maximální průměr závitu zadního vřetena
M10
M10
M10
Maximální průměr vrtání radiálního nástroje pod napětím (mm)
Φ10
Φ10
Φ10
Maximální průměr závitu radiálního nástroje pod napětím
M8
M8
M8
Maximální průměr vrtání nástroje se zadním pohonem (mm)
Φ8
Φ8(nepovinné)
Φ8
Maximální průměr závitů zpětně poháněného nástroje
M6
M6 (volitelně)
M6
Mechanické schopnosti
Otáčky vřetena (r/min)
8000 (rotační vodicí pouzdro 6000)
6000 (rotační válce)
6000 (rotační válce)
Otáčky zadního vřetena (ot/min)
8000
8000
8000
Radiální otáčky nástroje pod napětím (r/min)
6000
6000
6000
Zpětná rychlost nástroje pod napětím (ot/min)
6000
6000(volitelně)
6000
Rychlost pohybu (m/min)
30(X2, Y1, Z1, Z2)
30(X2, Y1, Z1, Z2)
30(X2, Y1, Z1, Z2)
Rychlost pohybu (m/min)
24(X1, Y2)
24(X1, Z1)
24(X1, Y2, Z1)
Házivost vřetena (mm)
≤0.002
≤0.002
≤0.002
Přesnost opakovaného polohování (mm)
≤0.003
≤0.003
≤0.003
Systém nástrojů
Vnější válcové nástroje
6(□16)
1(□20)+5(□16)
1(□20)+5(□16)
Nástroje pro čelní obrábění
4(ER20)
4(ER20)
4(ER20)
Radiální nástroje pod napětím
1(ER20)+3(ER16)
1(ER20)+3(ER16)
1(ER20)+3(ER16)
Držák nástrojů pro hluboké otvory
2(ER16)
2(ER16)
2(ER16)
Nástroje pro obrábění zad
4(ER16)
4(ER16)
4(ER16)
Zpětně poháněný nástroj
4(ER16)
Volitelně
4(ER16)
Držák nástrojů pro zpětné soustružení
--
--
--
Výkon motoru
Vřeteno(kw)
6.3
6.3
6.3
Zadní vřeteno (kw)
4.2
4.2
4.2
Lineární hnací hřídel(kw)
1.1(X1, X2, Y1, Z1, Z2)
1.1(X1, X2, Y1, Z1, Z2)
1.1(X1, X2, Y1, Z1, Z2)
Radiální nástroj pod napětím(kw)
1.1
1.1
1.1
Zpět nástroj pod napětím(kw)
1
1(nepovinné)
1
Chladicí čerpadlo (kw)
0.4
0.4
0.4
Hmotnost a velikost
Hmotnost (kg)
3750
3750
3750
Velikost (mm)
2960x1660x1920
3100x1660x1920
3100x1660x1920
