SYIL X7

Kompaktní rozměry, velké výhody

To nejdůležitější.

Přehrát video

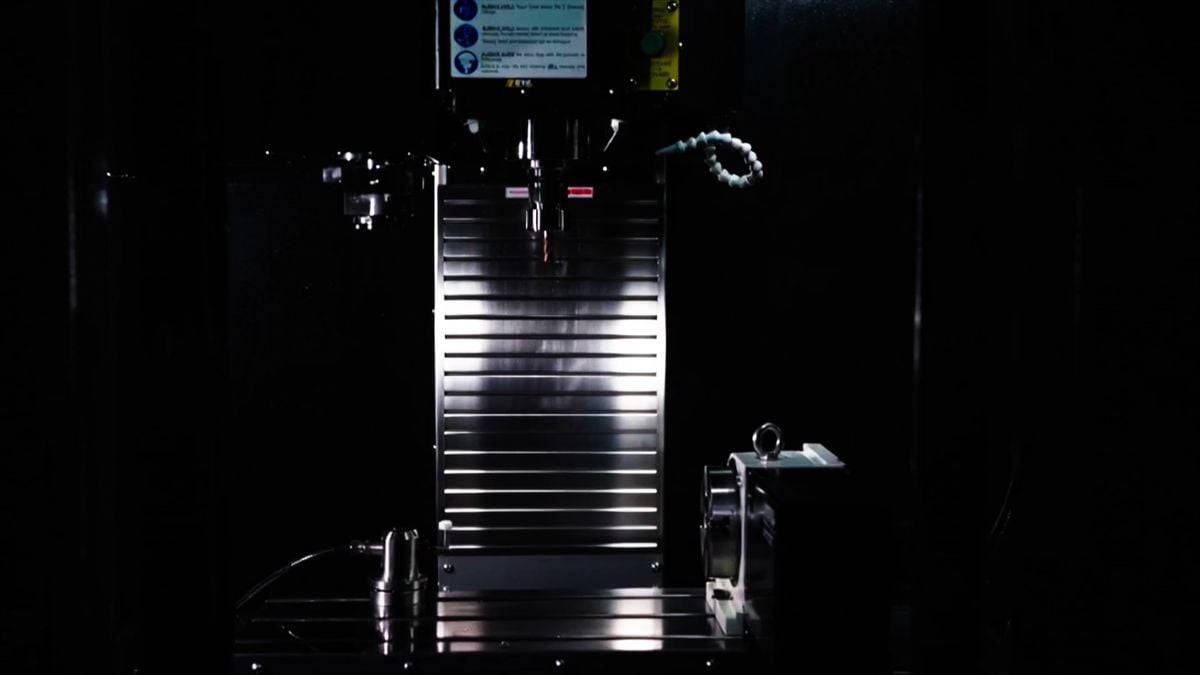

SYIL X7: pojezdy os

Pojezdy

V ose X

400 mm

V ose Y

300 mm

V ose Z

380 mm

Vzdálenost mezi koncem vřetena a deskou stolu

150-530 mm

Vzdálenostmezi vřetenem a povrchem sloupu

358 mm

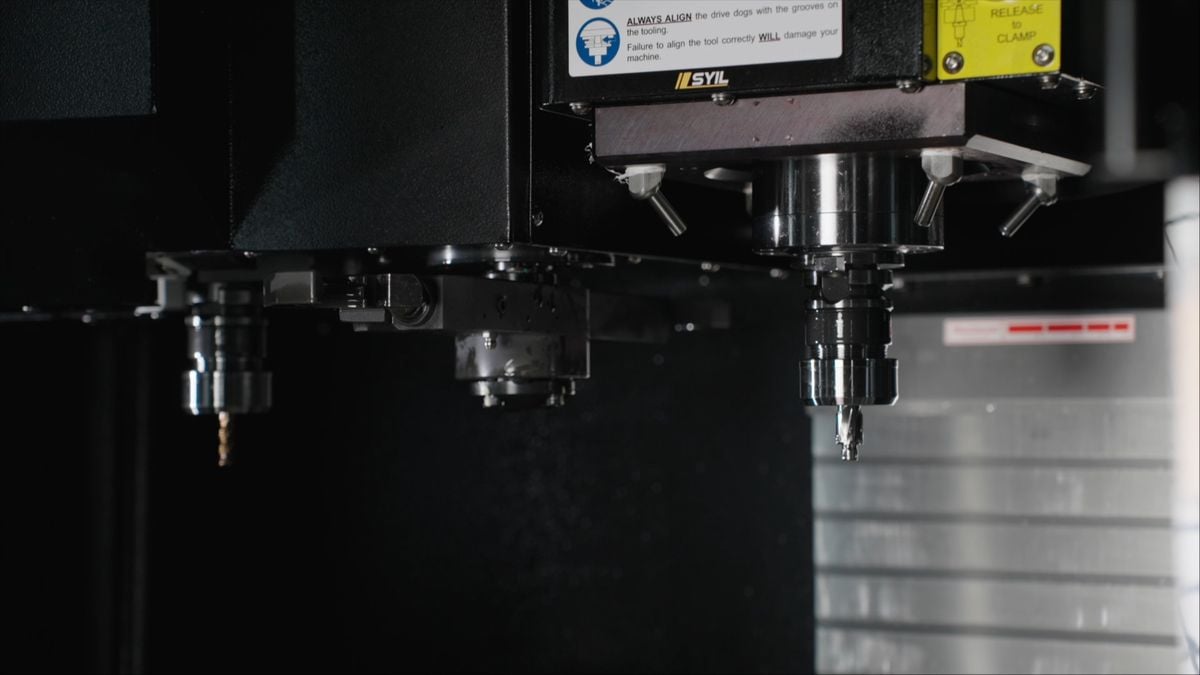

SYIL X7: pracovní stůl

Stůl

Velikost stolu

700 × 300 mm

T-drážky(počet×velikost×vzdálenost)

3×14×100 mm

Max.zatížení stolu

150 kg

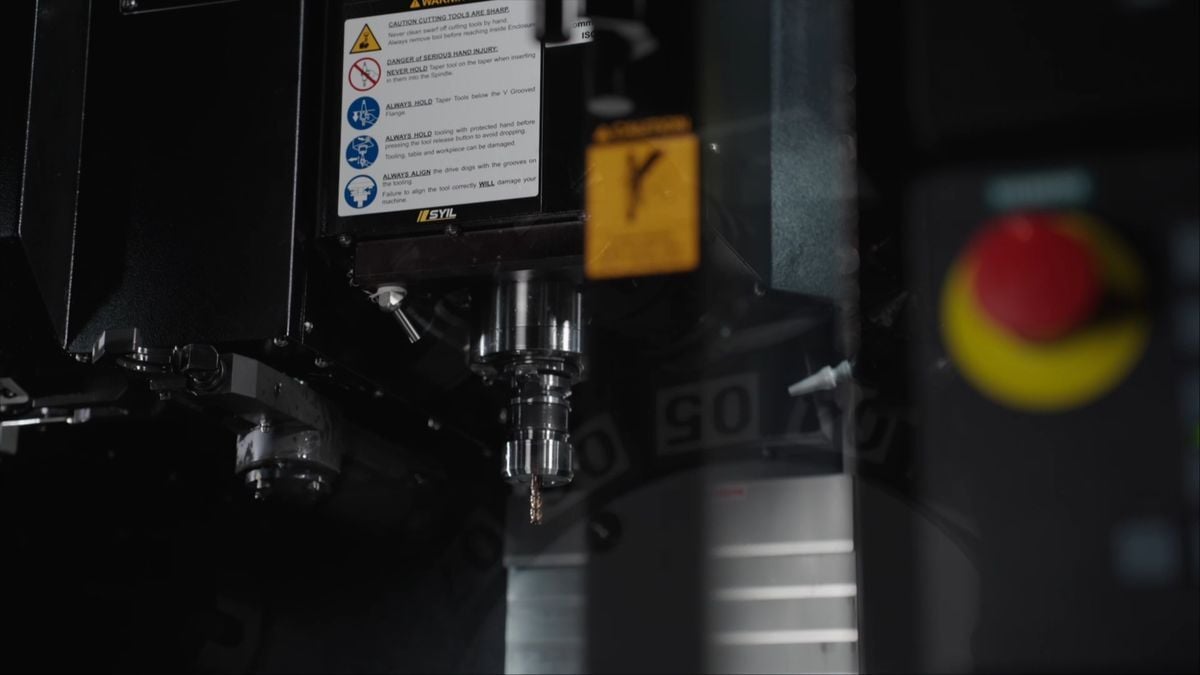

SYIL X7: vřeteno

Vřeteno

Typ vřetene

BT30

Otáčky vřetena

BT30 12 000 otáček za minutu

Převodový mechanismus

Řemen

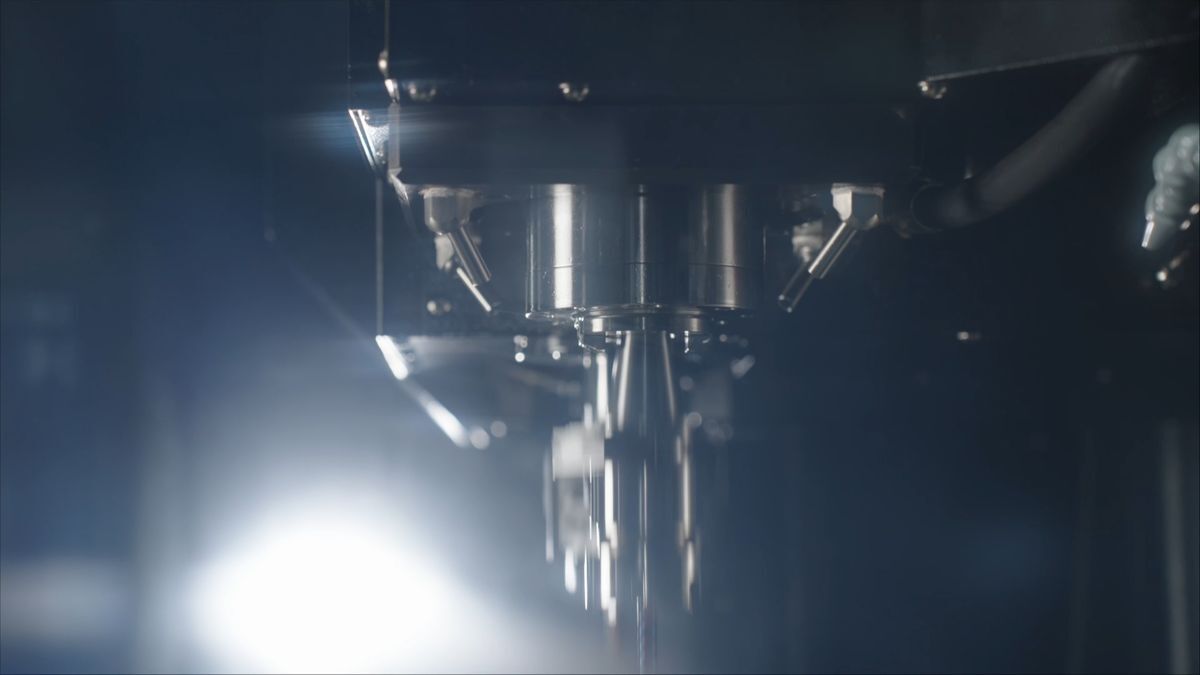

SYIL X7: obrábění s chladicí kapalinou

Posuvy

Pracovní posuv

10 000 mm/min

Rychloposuv

30 000 mm/min

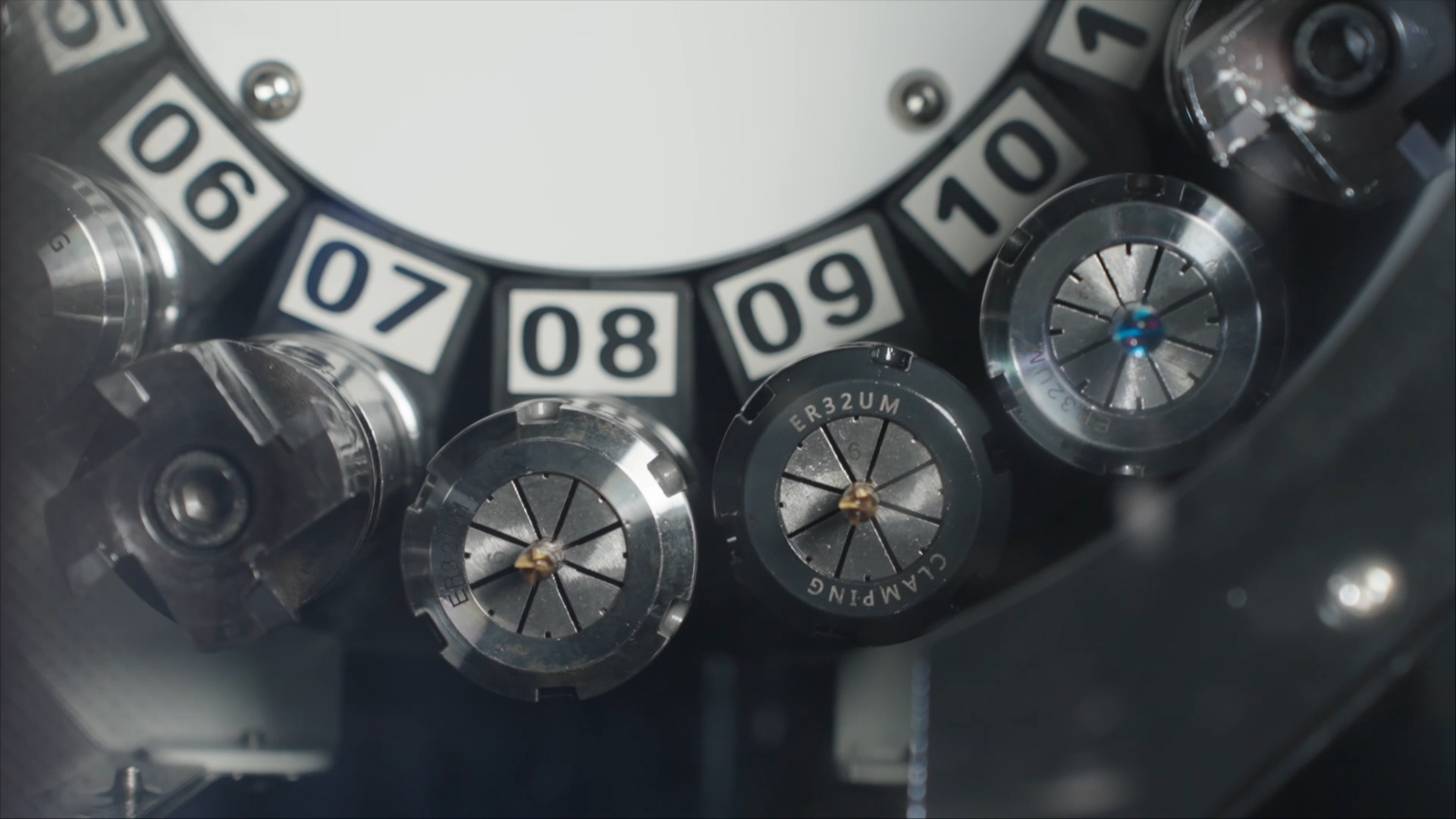

SYIL X7: automatická výměna nástrojů

Automatická výměna nástrojů

Typ nástroje

Rameno

Kapacita zásobníku nástrojů

16 pozic

Maximální průměr nástroje

63 mm

Max.délka nástroje

200 mm

Maximální hmotnost nástroje

3 kg

Rychlost výměny nástrojů

1,5 s

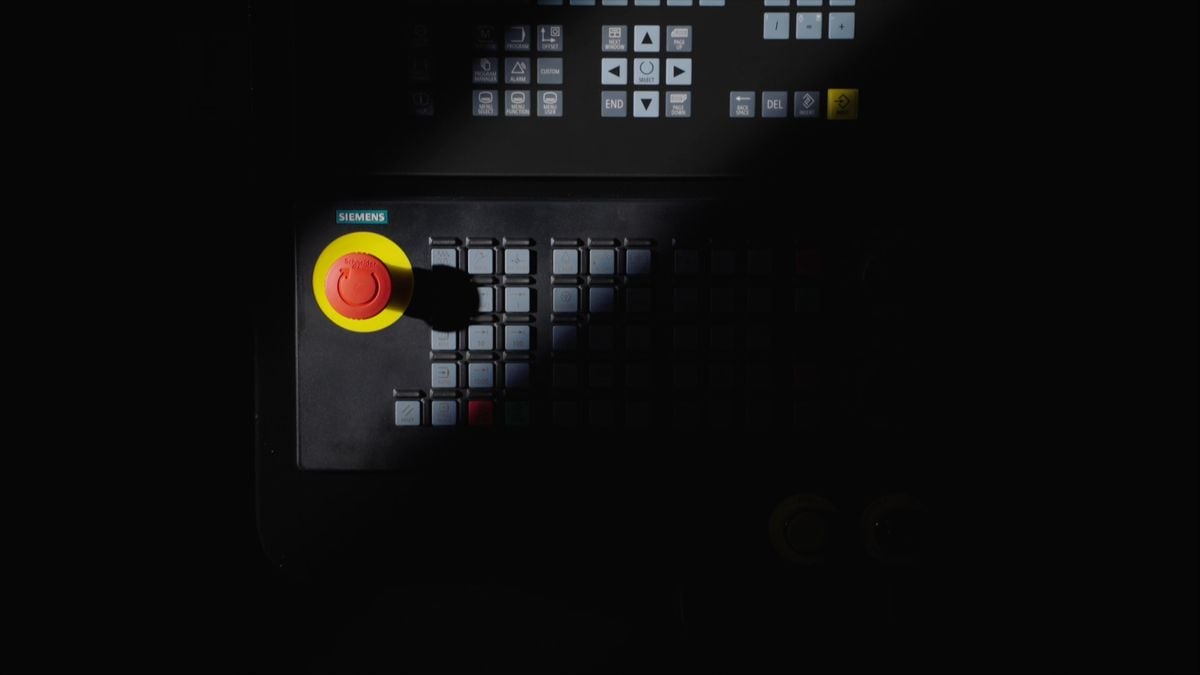

SYIL X7: ovládací panel Siemens

Motor - Siemens SINUMERIK 828D

Výkon vřetenového motoru (rychlost/max.)

7,5/11 kW

Motory pohonů (X, Y, Z): Výkon (motory)

1,1/2,2/2,2 kW

Zdroj napájení

AC380V/ 3-fázový

Výkon

14 kVA

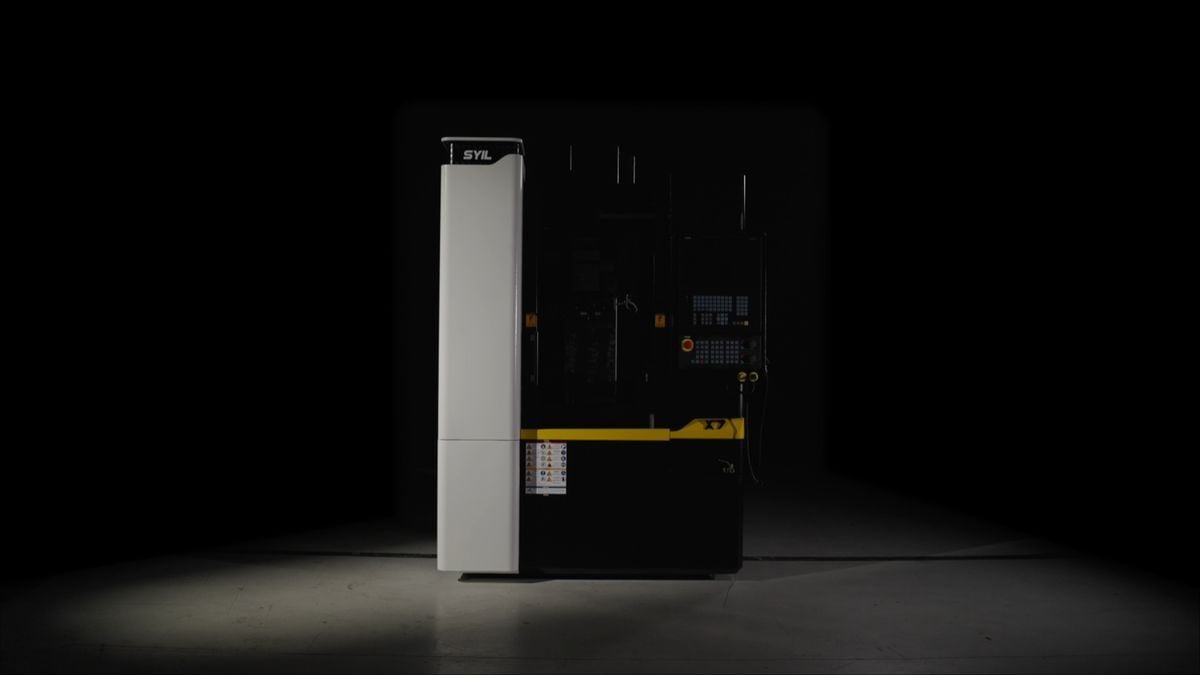

SYIL X7 vertikální obráběcí centrum

Rozměry a hmotnost stroje

Vnější rozměry stroje (D × Š × V)

1800 × 1600 × 2250 mm

Hmotnost

2200 kg

Technická specifikace SYIL X7

Zvyšte úroveň své produkce s tímto vertikálním obráběcím centrem

SYIL x Siemens.

SINUMERIK 828D ve standardní výbavě.

Požádat o nabídku

SYIL X7: řídicí systém Siemens SINUMERIK 828D

Kompaktní vertikální obráběcí centrum SYIL X7

Vertikální obráběcí centrum SYIL X7 nabízí kompaktní rozměry a vysokou rychlost. Poskytuje plné schopnosti CNC v kompaktním prostoru a zajišťuje vysokou kvalitu zpracování. Je dodáváno s řízením Siemens SINUMERIK 828D a navrženo společností SYIL v Německu.



SYIL X7 vertikální obráběcí centrum

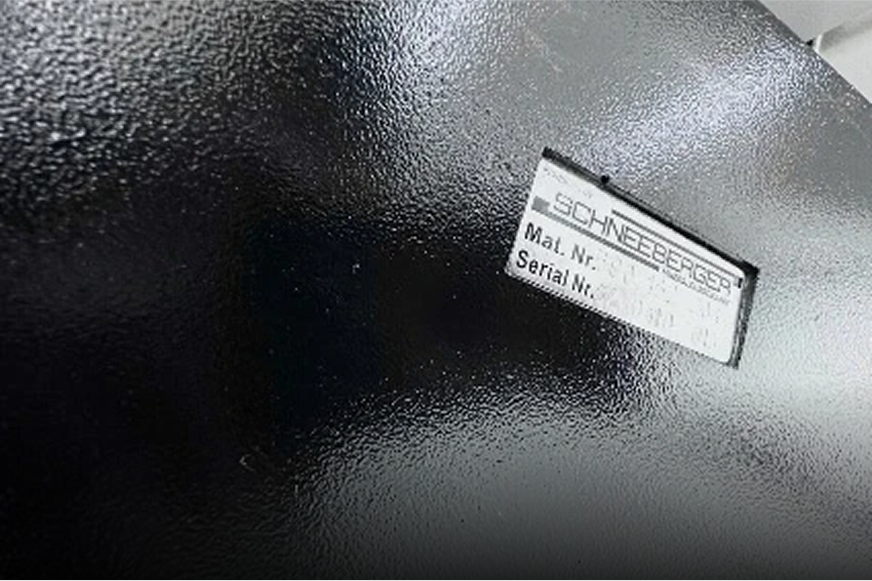

Schneeberger

Schneeberger

Rám stroje z minerálního odlitku

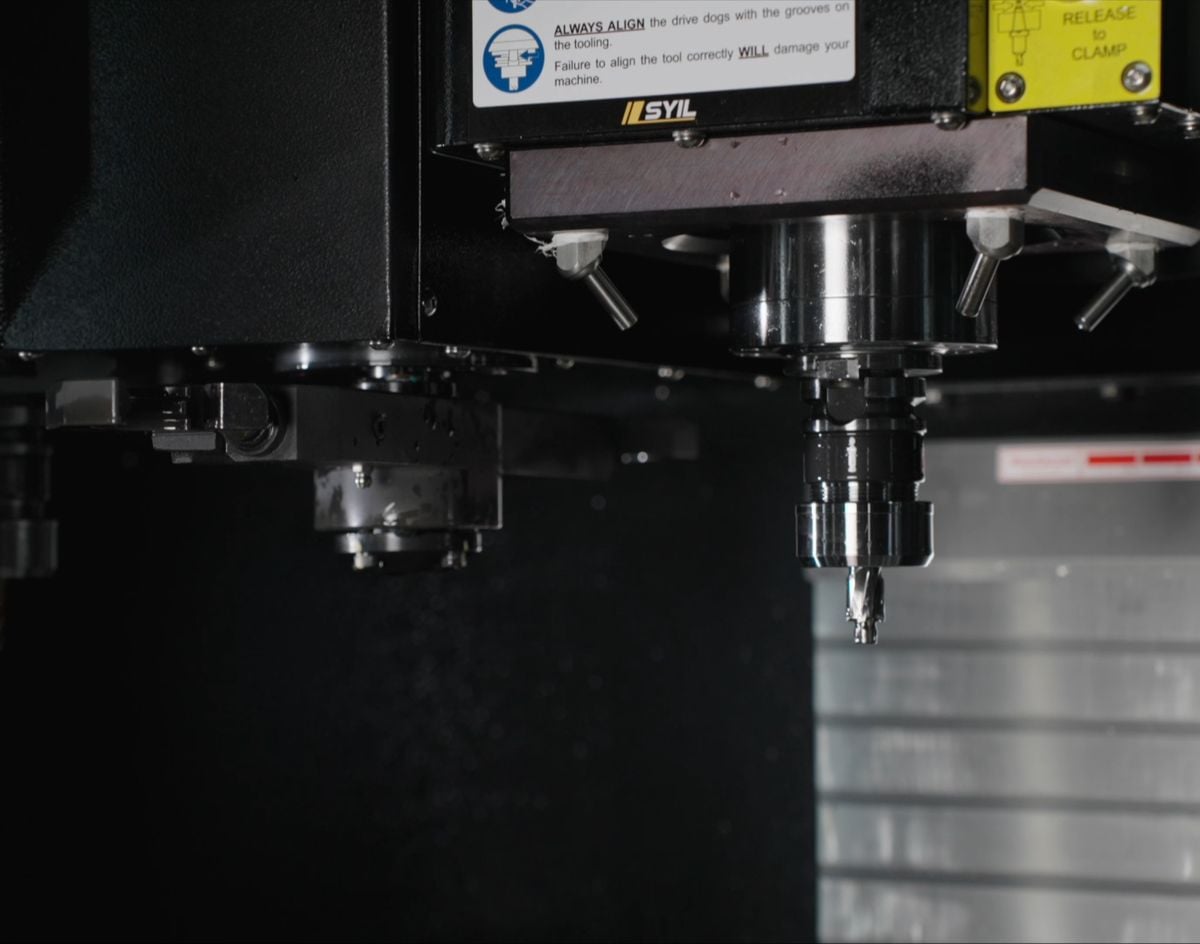

THK

THK

Japonské vysoce přesné kuličkové šrouby a lineární vedení

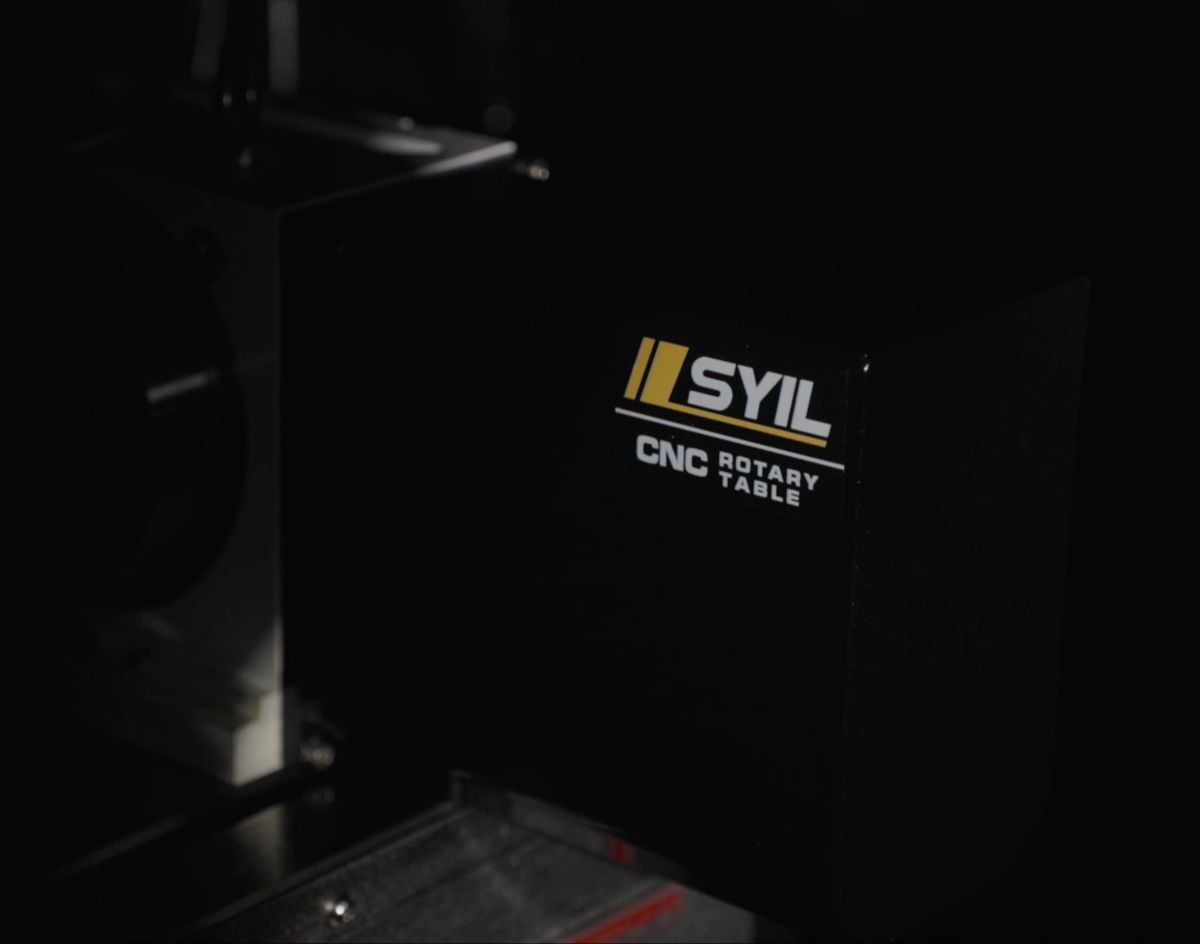

Čtvrtá osa

Čtvrtá osa

Volitelně k dispozici 4. a 5. osa. Proměňte toto obráběcí centrum v kompaktní 5osé obráběcí centrum.

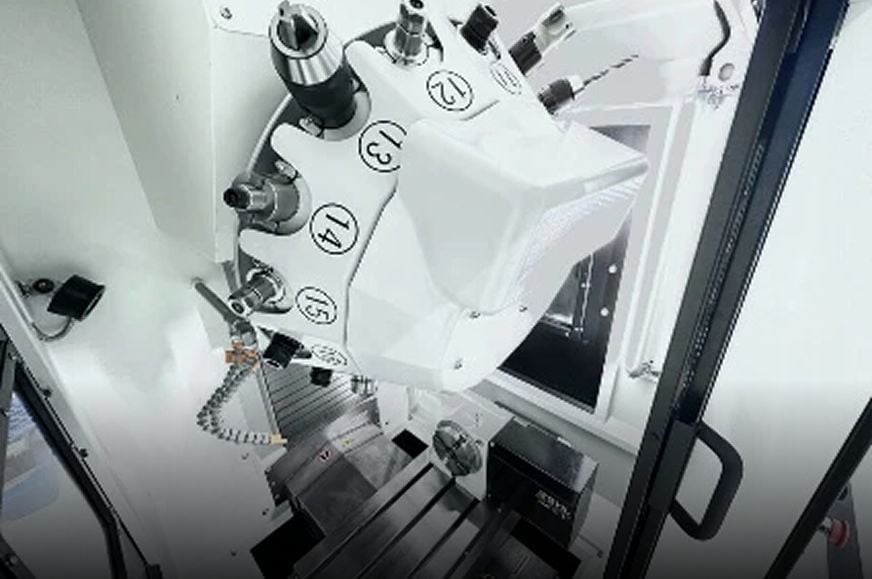

Vysokorychlostní servoměnič nástrojů

Vysokorychlostní servoměnič nástrojů

16 pozic BT30

SYIL X7 Volitelné příslušenství

125mm.

125mm otočný hrot pro NC rotační stůl

Měřící sonda bezdrátová

Nástrojová sonda typ TTC200.

S200.

NC otočný stůl se 4.osou Koník Měřicí sonda Měřič nástrojů Odsávání pracovního prostoru Filtermist

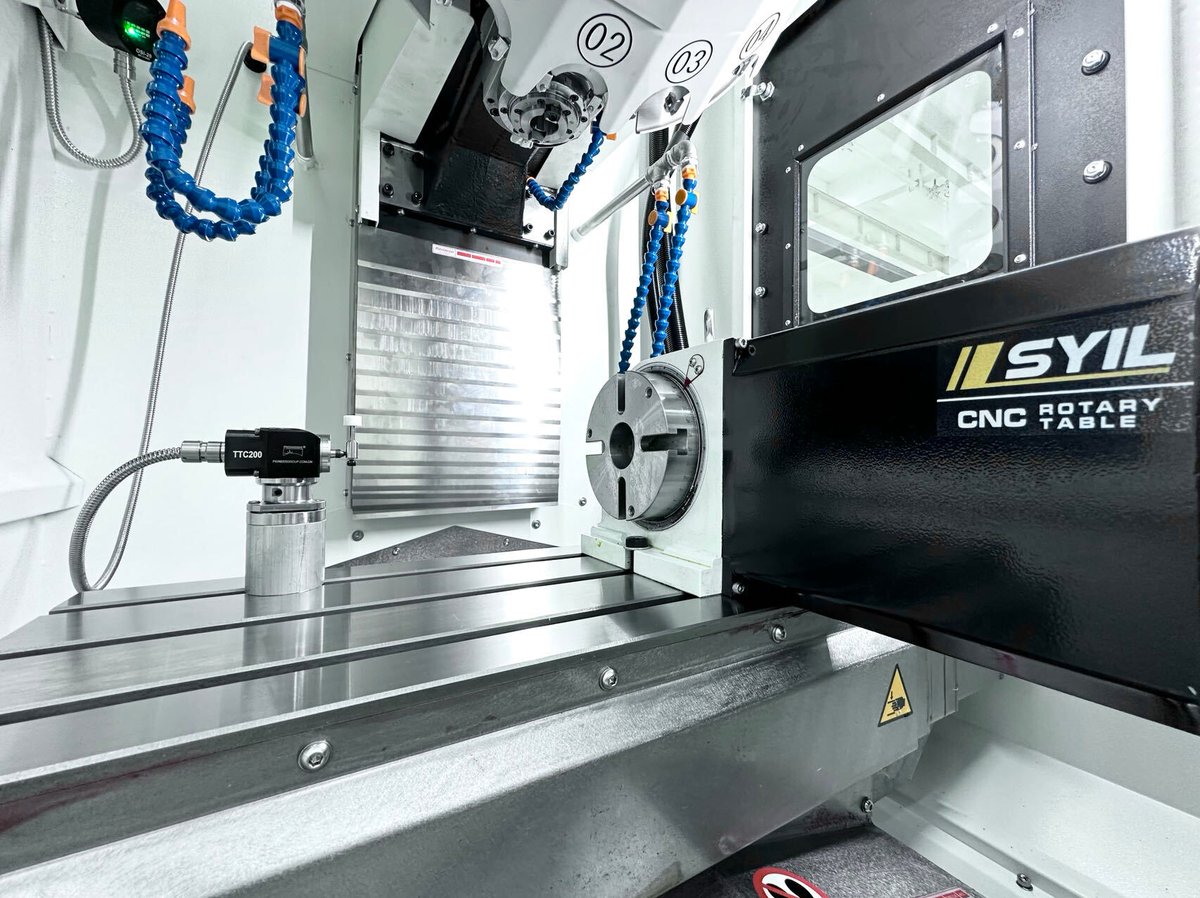

NC otočný stůl se 4.osou

125mm.

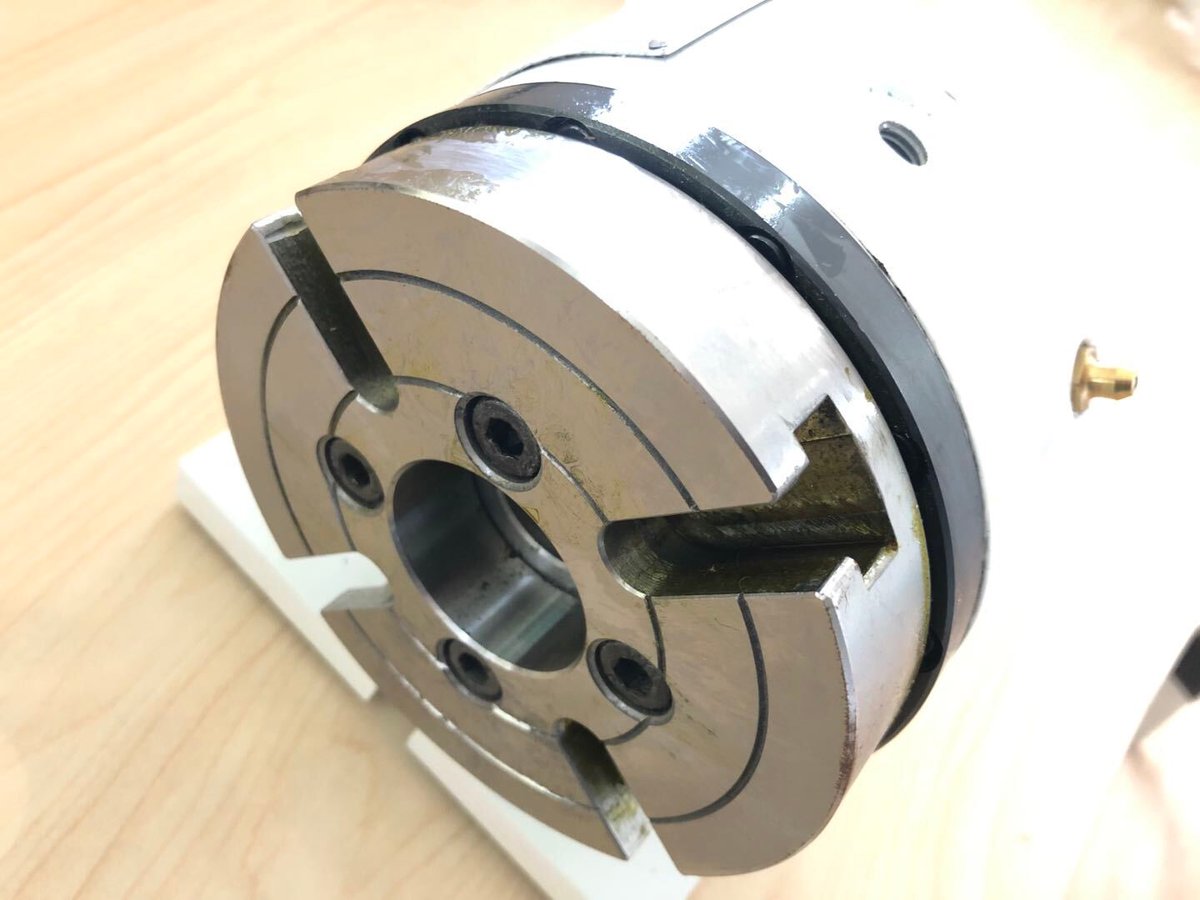

Koník

125mm otočný hrot pro NC rotační stůl

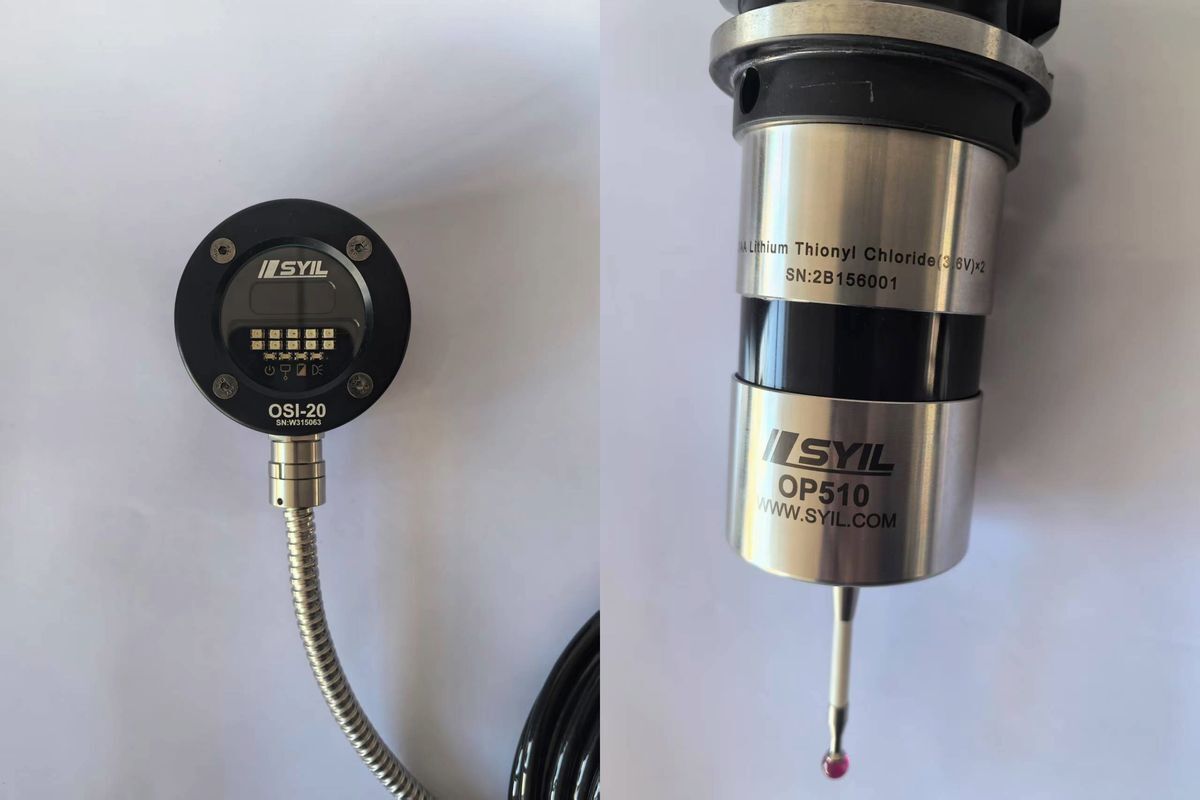

Měřicí sonda

Měřící sonda bezdrátová

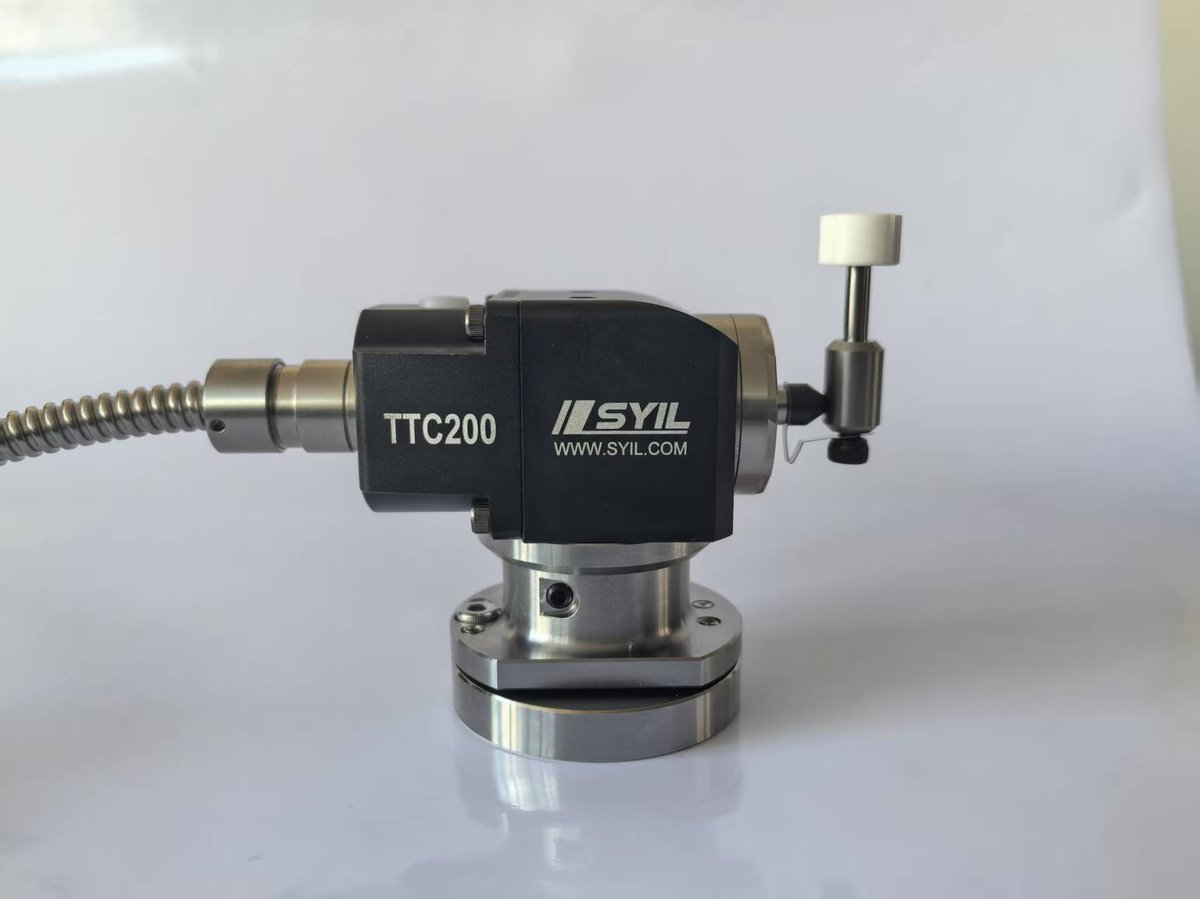

Měřič nástrojů

Nástrojová sonda typ TTC200.

Odsávání pracovního prostoru Filtermist

S200.

Technická specifikace

Logo SYIL
X5
X7
X9
Stůl
Rozměry stolu (mm)
560×260
700×300
860×500
Zatížení stolu (kg)
150
150
500
Rozměry stolu (počet×velikost×vzdálenost v mm)
T-drážka 3×14×80
T-drážka 3×14×100
T-drážka 5×18×100
Pojezdy
X-osa (mm)
300
400
760
Y-osa (mm)
260
300
500
Z-osa (mm)
300
380
500
Vzdálenost mezi vřetenem a deskou stolu
150-450
150-530
100-600
Vzdálenost mezi vřetenem a povrchem sloupu
330
358
530
Vřeteno
Typ a velikost vřetena
BT30
BT30
BT40
Pohon
Přímý
Řemenový
Řemenový
Max. otáčky vřetene (ot/min)
20,000
12,000
10,000 (12,000 volitelně)
Posuvy
Rychloposuv (mm / min)
30,000
30,000
30,000
Pracovní posuv (mm / min)
10,000
10,000
10,000
Měnič nástrojů
Typ
Měnič nástrojů
Rameno
Rameno
Typ upínání
BT30
BT30
BT40
Kapacita zásobníku nástrojů
16
16
24
Max. průměr nástroje (mm)
63
63
125
Max. délka nástroje (mm)
200
200
240
Max. hmotnost nástroje (kg)
3
3
7
Rychlost výměny nástroje (s)
1
1.5
2
Další parametry
Hmotnost stroje (kg)
2180
2200
5000
Rozměry stroje D x Š x V (mm)
Rozměry včetně zásobníku na chaldící kapalinu a ovládacího panelu
2020×1000×2360
1800×1600×2250
1850×2245×2800
Min/max tlak vzduchu (MPa (psi))
0.4/0.8 (60/120)
0.4/0.8 (60/120)
0.4/0.8 (60/120)
Objem nádrže pro chladící kapalinu (Litrů)
80
80
130
