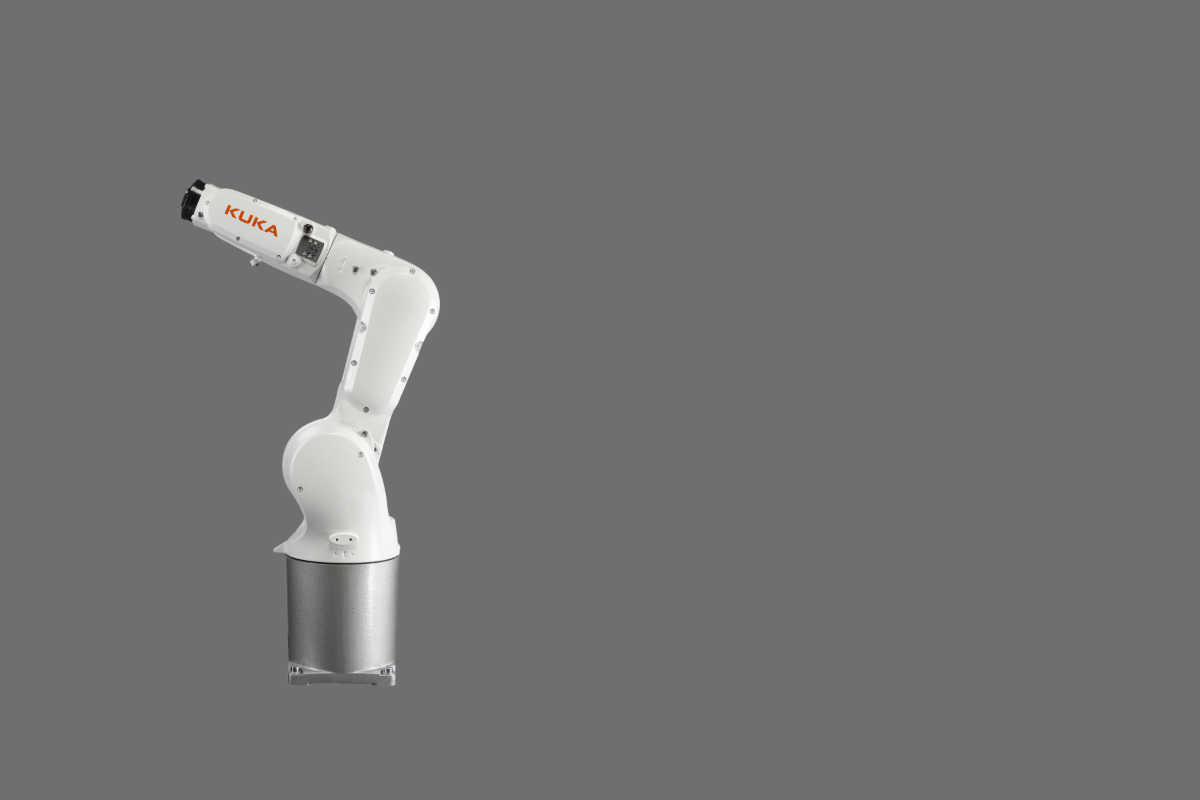

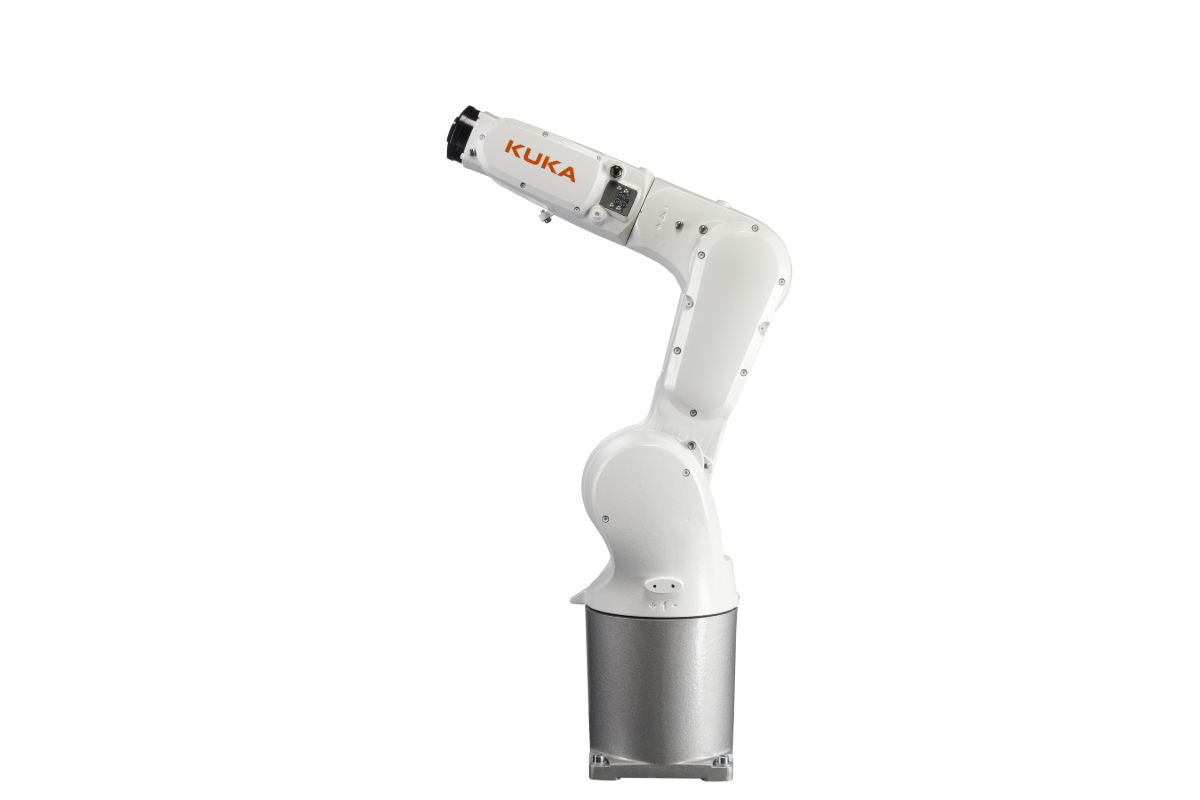

Robotické rameno KUKA
Spolehlivý malý průmyslový 6osý robot s maximální nosností 6,7 kg.
Hmotnost dílu
Max
3 kg
Robotické rameno
Užitečné zatížení
6.7 kg
Dosah
901 mm
Úroveň IP
IP65 | IP67 [paže|zápěstí]
Opakovatelnost polohy (ISO 9283)
± 0.02 mm
Robotické nástroje
Paralelní pneumatická chapadla
1
Sada univerzálních prstů
1
Čisticí tryska
1
Záběr na čelist
8 mm
Síla uzavření/otevření
550/610 N
Ostatní údaje
Způsob manipulace s materiálem
Mřížkový vzor
Dostupný prostor
600 x 520 x 150 mm
Velikost jednotky
850 x 1200 x 2000 mm
Průměr stopky nástroje
ø40/ø32 mm
SYIL R1 – poháněno společnostmi KUKA a Siemens
Objevte novou úroveň produktivity
Vyzkoušejte výhody zjednodušené automatizace se systémem obsluhy strojů SYIL R1. Kompletní řešení automatizace, které se rychle instaluje a snadno ovládá z vašeho SINUMERIK 828D. Systém R1 eliminuje manuální a opakované úkoly z vašich CNC operací automatizací procesu nakládání a vykládání.
Systém SYIL R1 Machine Tending System, postavený na spolehlivém 6osém robotu KUKA, je ideálním řešením pro úkoly s vysokou variabilitou a malým objemem.
Nyní můžete svůj čas věnovat rozvoji svého podnikání namísto opakovaným úkolům!

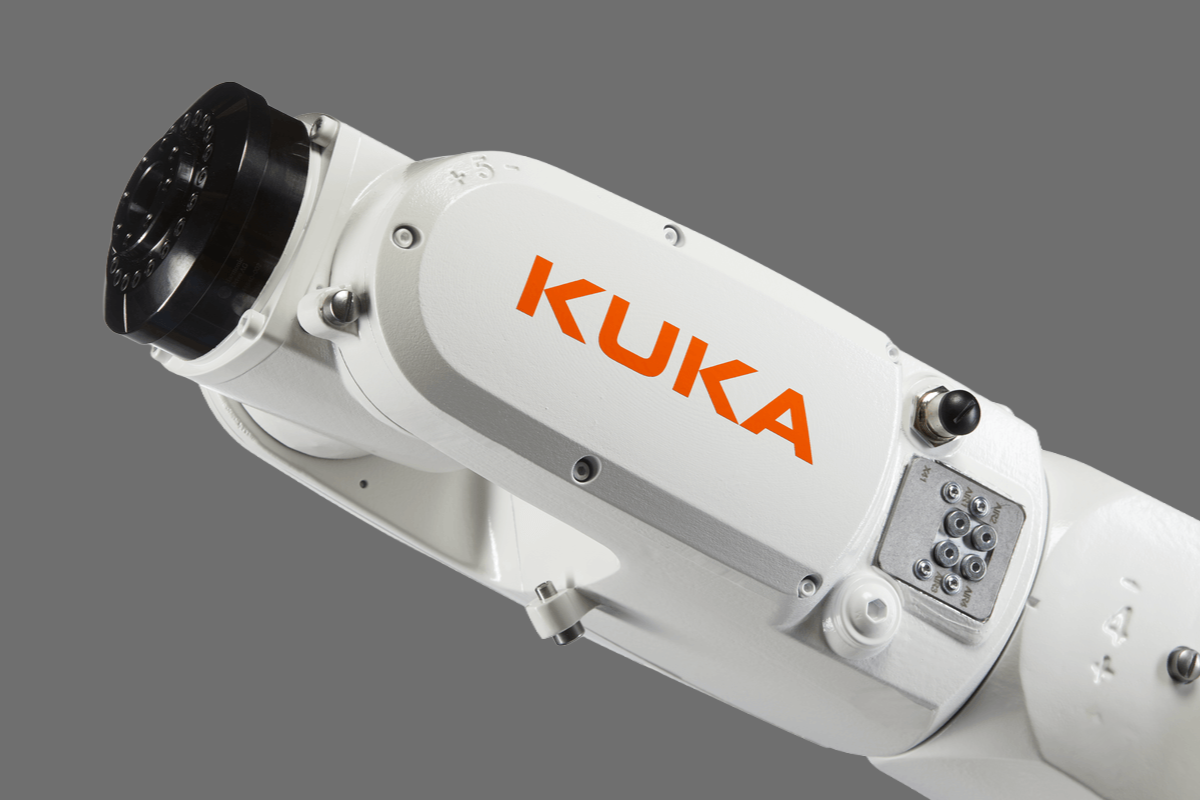

SYIL R1 používá robotické rameno KUKA. SYIL je oficiálním partnerem KUKA.
SYIL R1 – Co obsahuje toto předem připravené řešení?

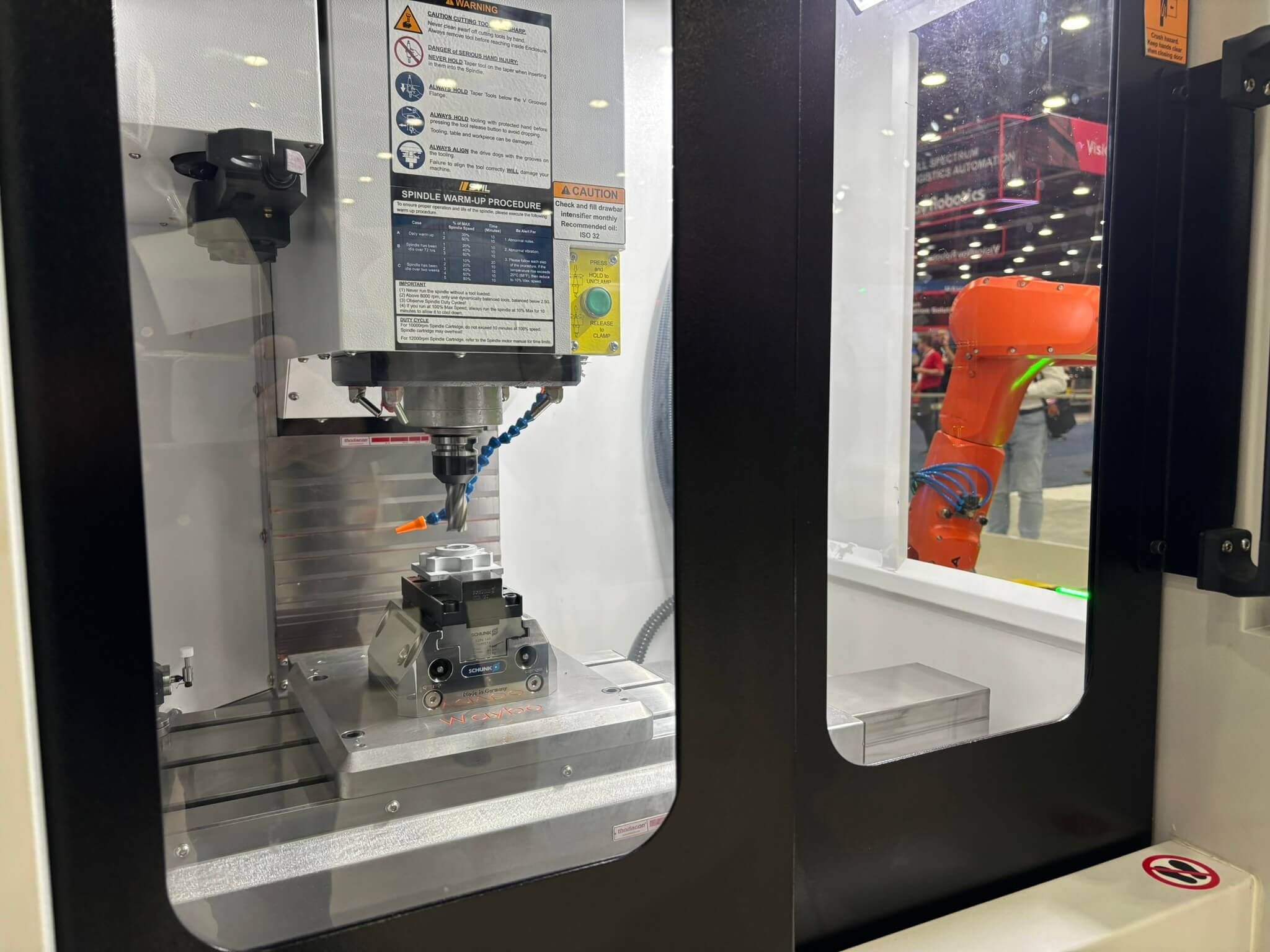

Buňka R1 je navržena k automatizaci opakujících se úkolů souvisejících s obsluhou strojů, jako je nakládání a vykládání dílů do CNC strojů. Robot autonomně odebírá díly z plochého stolu, nakládá je do stroje, vyjímá hotové díly a umisťuje je zpět na plochý stůl nebo na jakýkoli jiný výstupní mechanismus.
Balíček R1 obsahuje:
- Kompaktní rám s plochým stolem pro manipulaci s materiálem
- robotické rameno KUKA
- robotické nástroje
- dostupné doplňkové upínací zařízení a dvojité chapadlo
- buňka je připravena pro integraci typu plug-and-play s jakýmkoli strojem SYIL Siemens
- automatické dveře (pokud je R1 zakoupen společně se strojem SYIL)

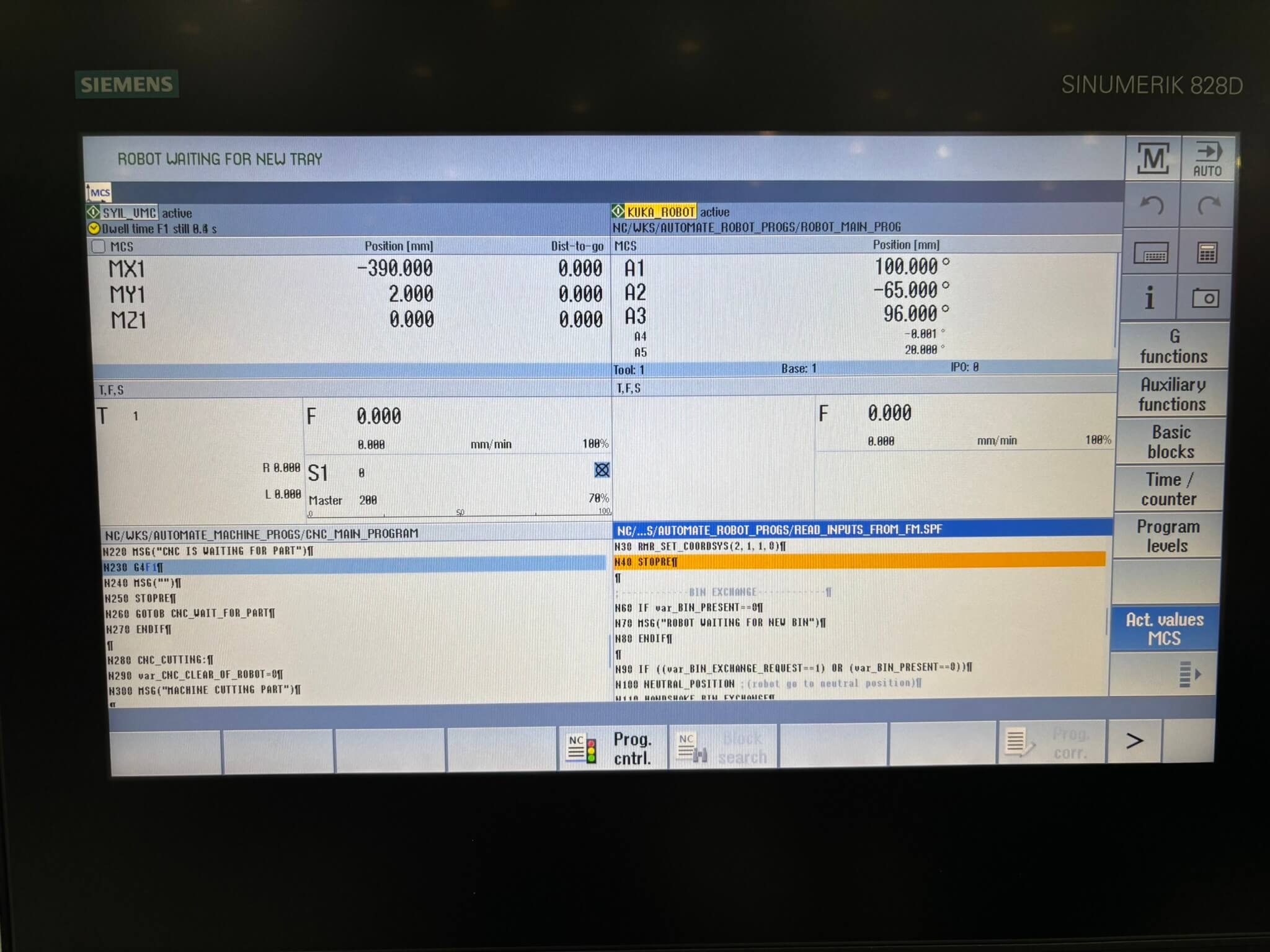

Siemens SINUMERIK
Integrované automatizační řešení pro zakázkovou výrobu, které umožňuje plynulé řízení CNC strojů i robotů KUKA z jediného rozhraní.

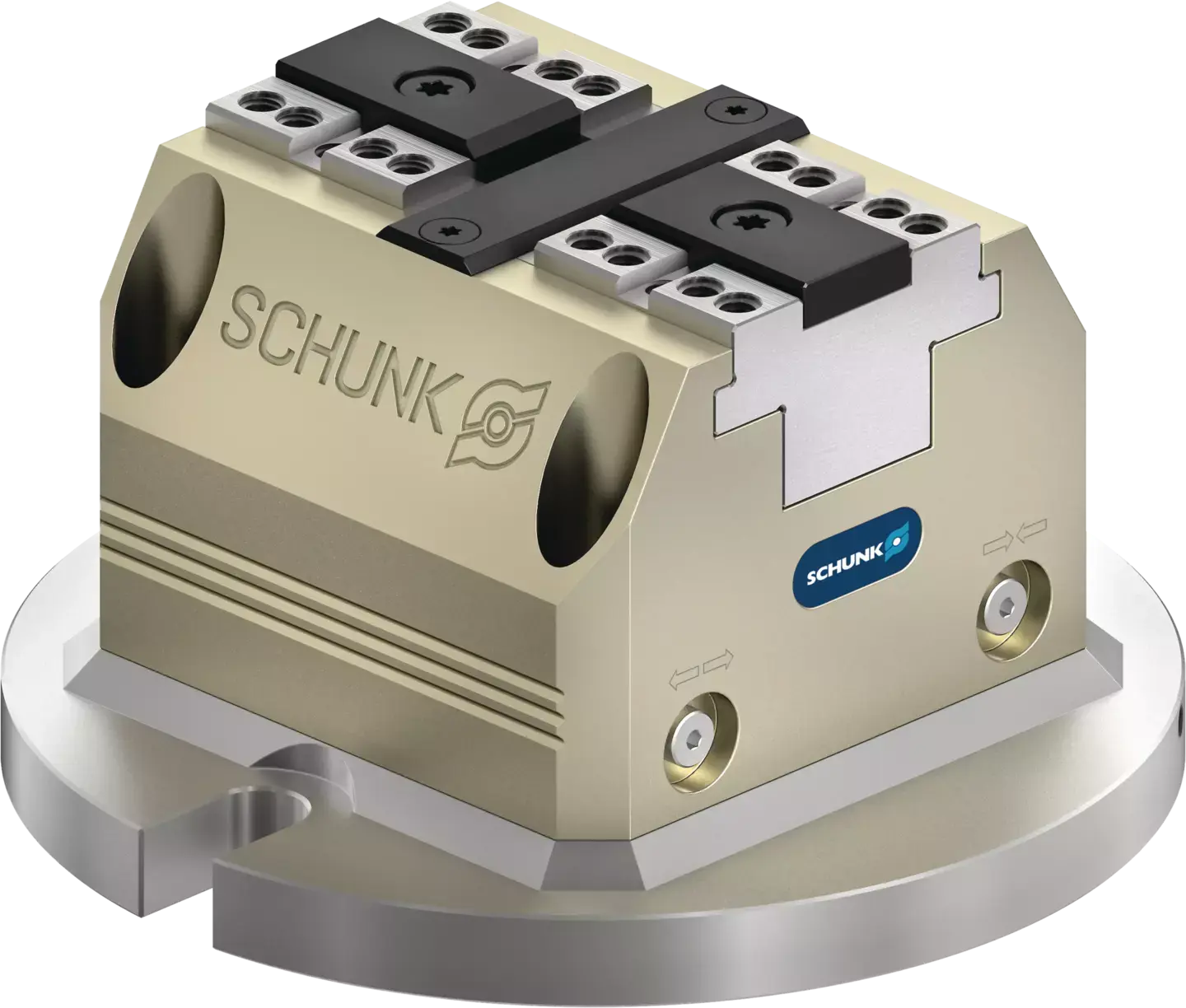

SCHUNK
Pneumatický upínací blok.

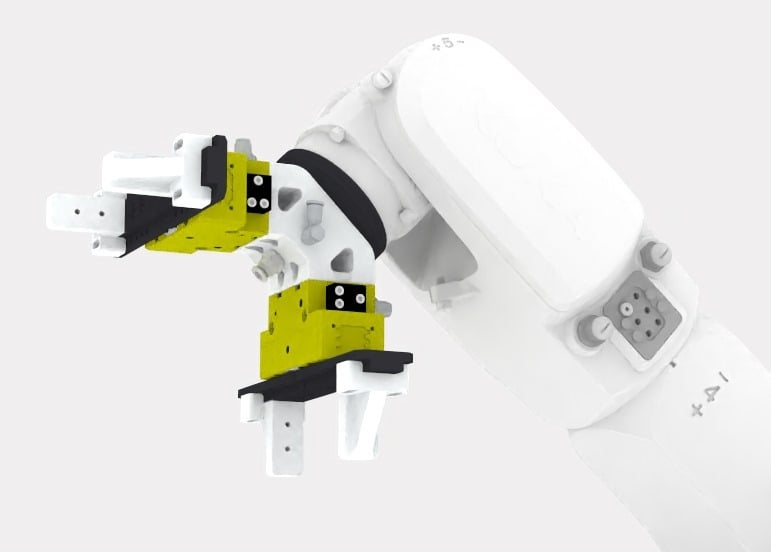

Dvojitá chapadla
Používají se, pokud má hotový díl jiný tvar než surovina.

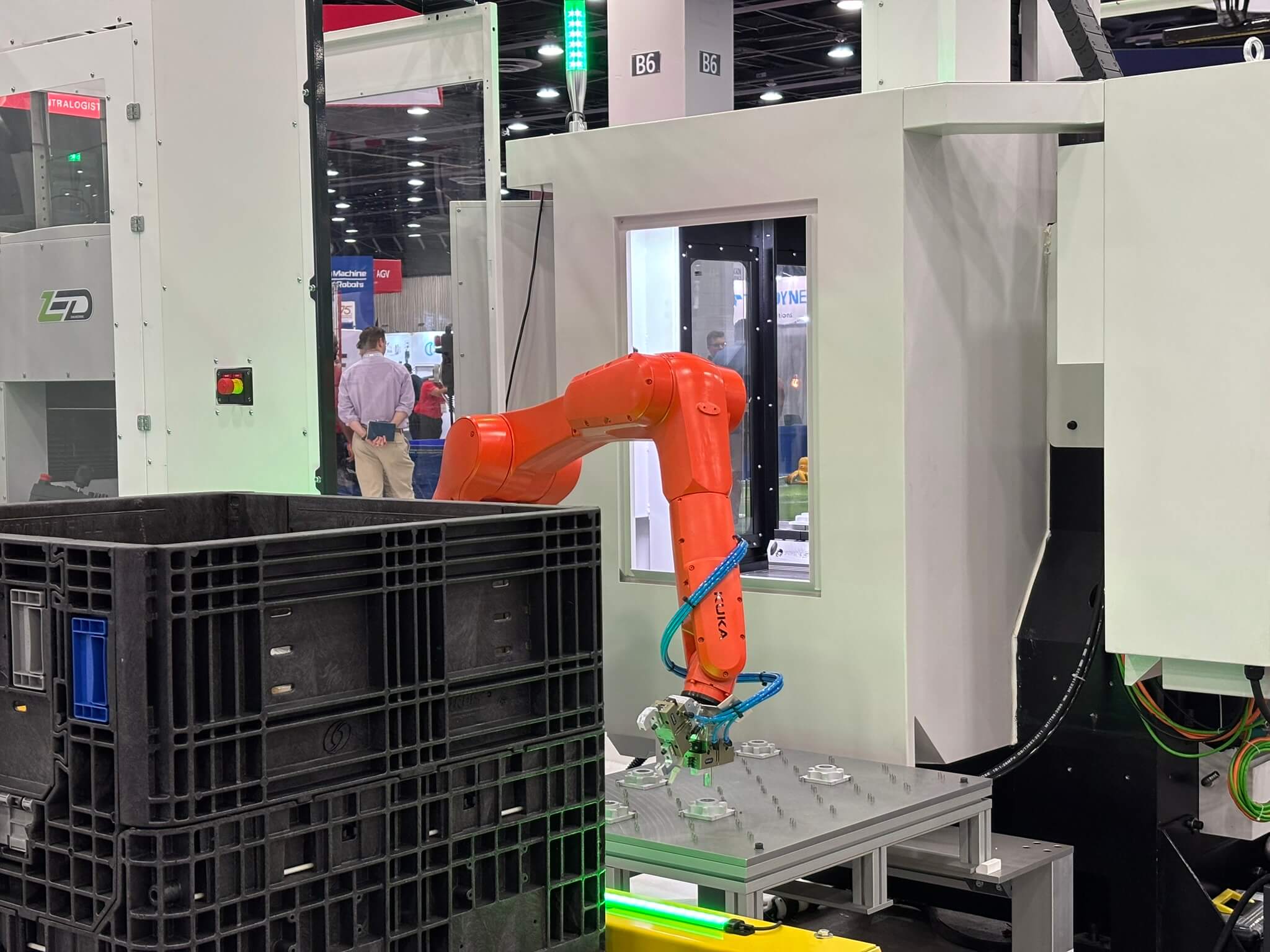

Automatické dveře
Na míru vyrobené automatické dveře namontované na boční dveře vašeho stroje SYIL.

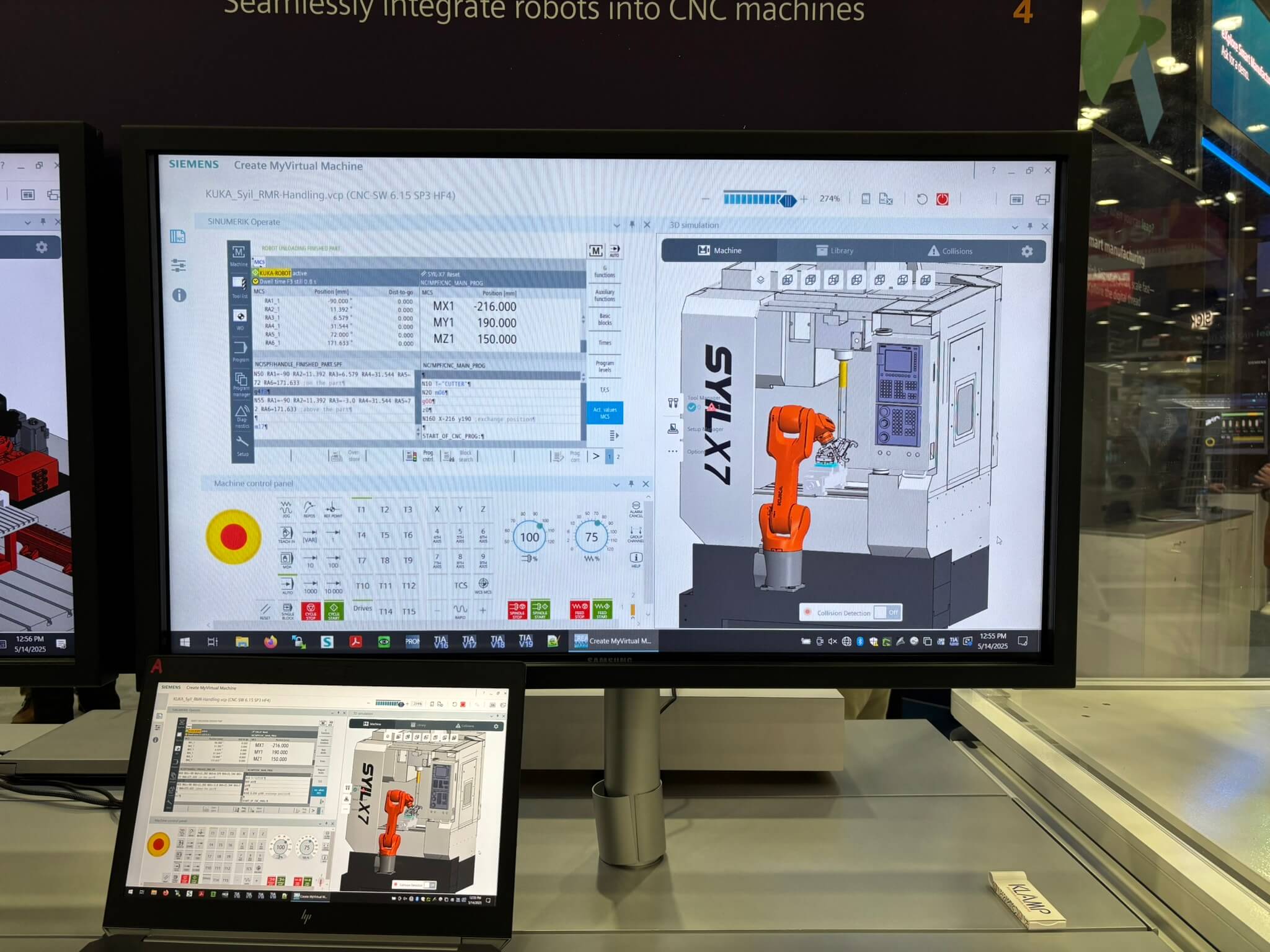

Digitální dvojče
Rozšiřte svůj R1 o digitální dvojče, které vám umožní simulovat a programovat obráběcí a obslužné operace bez nutnosti fyzického přístupu ke stroji.
Technické specifikace
R1
Hmotnost dílu
Maximální hmotnost [kg]
3
Robotické rameno
Užitečné zatížení [kg]
6.7
Dosah [mm]
901
Úroveň IP [paže|zápěstí]
IP65|IP67
Opakovatelnost polohy (ISO 9283) [mm]
± 0.02
Robotické nástroje
Paralelní pneumatická chapadla
1
Sada univerzálních prstů
1
Čisticí tryska
1
Záběr na čelist [mm]
8
Uzavírací síla [N]
550
Otevírací síla [N]
610
Další údaje
Způsob manipulace s materiálem
Mřížka
Dostupný prostor [mm]
600 x 520 x 150
Velikost jednotky [mm]
850 x 1200 x 2000
Elektrické požadavky
200-240 VAC - 16 Amp
Požadavky na pneumatický systém [psi]
90-120
