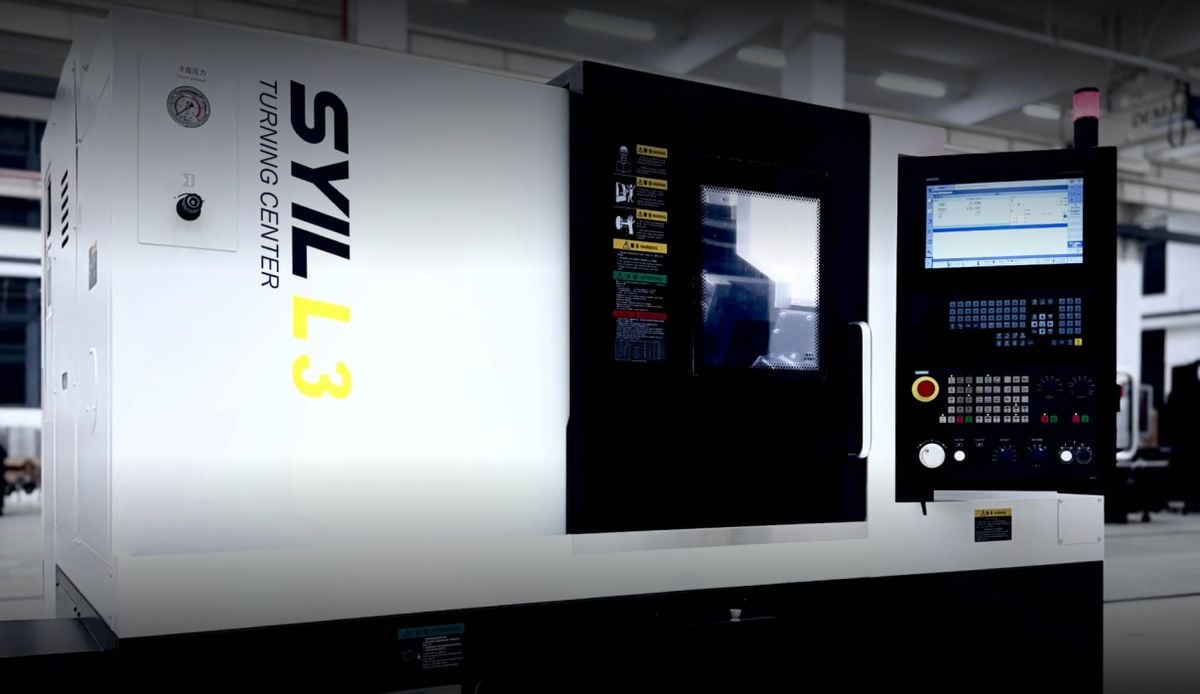

SYIL L3 CNC soustruh

Pro vysoce výkonné soustružení

8 palcové hydraulické sklíčidlo
Maximální obráběný průměr obrobku: ø500 mm
Průměr vrtání vřetene: ø63 mm
Vřeteno A2-6
Rychlost poháněných jednotek 5 000 otáček za minutu
Řídicí systém Siemens SINUMERIK 828D 15“

Požádejte o cenovou nabídku

Kapacita obrábění

Velikost sklíčidla:

8“

Maximální oběžný průměr nad ložem:

ø550 mm

Maximální obráběný průměr nad sedlem:

ø290 mm (sosou Y: 200 mm)

Maximální délka obrobku:

500 mm (sosou Y: 530 mm, s protivřetenem: 450 mm)

Maximální průměr obrobku:

ø380 mm

Vřeteno

Maximální otáčky:

4000 ot/min

Čelo vřetena: max:

A2-6

Průměr otvoru vřetene:

ø63 mm

Průměr průchozího otvoru vřetena:

ø52 mm

Výkon vřetena:

11/15 kW

Minimální indexování osy C:

0,001°

Protivřeteno

Velikost sklíčidla:

6“

Rychlostotáčení / maximální otáčky:

1750/6000 ot/min

Čelo vřetena:

A2-5

Průměr otvoru vřetena:

ø56 mm

Průměr průchozího otvoru vřetena:

ø45 mm

Výkon vřetena:

11kW

Pojezdy:

530m

Rychlý posuv:

1,5 m: 30 m/min

Držáky nástrojů

Typ:

Silová nástrojová hlava

Nástroje:

12

Minimální doba indexování:

0,2 s

Maximální doba indexování:

0,5 s

Maximální velikost stopky nástroje:

25x25 mm

Maximální průměr stopky nástroje:

ø40 mm

Maximální otáčky poháněného nástroje:

5000 ot/min

Typ upnutí poháněných nástrojů:

BMT55

Pojezdy

Rychloposuv v ose X:

30 m/min

Rychloposuv v ose Z:

30 m/min

Rychloposuv v ose Y:

15 m/min

Pojezd v ose X:

190+10 mm

Pojezd v ose Z:

550 mm (s osou Y: 490+-50 mm)

Koník

Pojezdod koníku ke sklíčidlu:

465 mm (s osou Y: 500 mm)

Rychloposuv koníku:

30 m/min

Velikost rozhraní koníku:

MT4

Přesnost

Přesnost dokončování soustružení tvaru válce:

IT6

Dosažitelná drsnost soustružených dílů:

Ra0,4-1,6

Kruhovitost soustružených dílů:

≤0,003 mm

Přesnost polohování (Ｘ):

0,005 mm

Přesnost polohování (Ｚ):

0,008 mm

Přesnost opakování (Ｘ):

0,002 mm

Přesnost opakování (Ｚ):

0,004 mm

Rozměry a hmotnost

Vnější rozměry stroje (DxŠxV):

250x172x174 cm (s osou Y: 268x175x185 cm, s protivřetenem: 268x175x185 cm)

Čistá hmotnost:

4000 kg

Specifikace soustružnického centra SYIL L3

Ideální volba pro výrobu prototypů nebo menších dílců.

Požádejte o cenovou nabídku

SYIL L Siemens

SYIL L3 je standardně vybaven řídicím systémem Siemens SINUMERIK 828D. Řízení SINUMERIK 828D se svým jedinečným výkonem CNC nastavuje standardy produktivity, pokud jde o frézování na strojích SYIL. S novými pohony SINAMICS a motory SIMOTICS pro řízení pohybu je nyní systém SINUMERIK 828D ještě produktivnější. Robustní hardwarová architektura a inteligentní řídicí algoritmy spolu s vysoce kvalitní technologií pohonů a motorů zajišťují maximální dynamiku a přesnost při obrábění.

Požádejte o cenovou nabídku

Zdokonalte své obrábění díky CNC soustruhům SYIL

Je vybaven výkonným revolverem, který výrazně zkracuje dobu výměny nástroje.

Soustruh s vysokou produktivitou

Soustružnické centrum SYIL L3 s poháněnými nástroji pro vysoký výkon CNC obrábění malých a středně velkých obrobků.



THK

Vysocepřesné kuličkové šrouby a lineární vedení

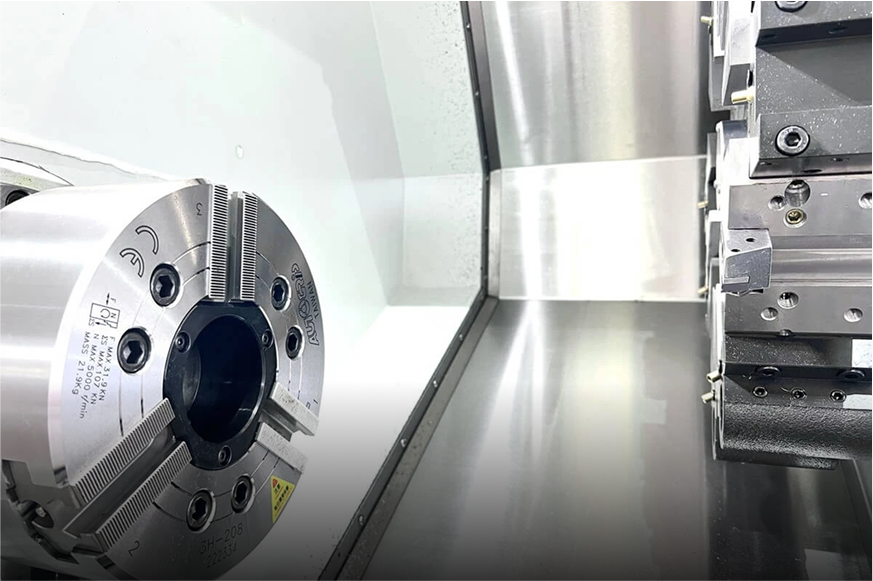

Vysokorychlostní servovřetenová jednotka

Maximální otáčky vřetena 4500 ot./min

SYIL L3 Options

Discover the versatile SYIL L3 mini mill, perfect for hobbyists and professionals. Compact design, high precision, and affordable pricing.

Získat ceny

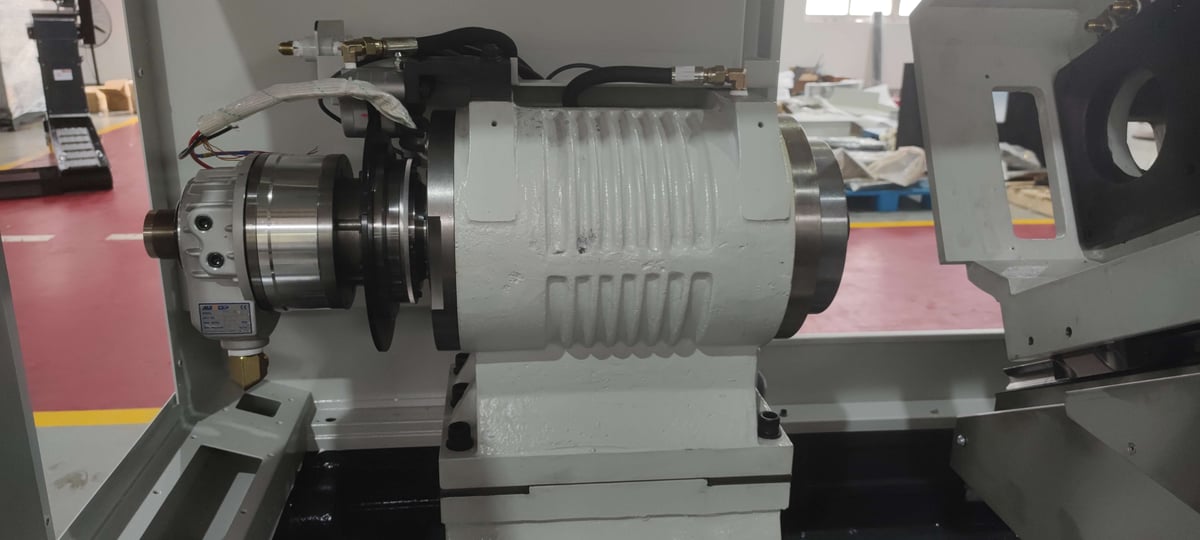

Sub-Spindle

150mm Sub Spindle Chuck, 6000RPM.

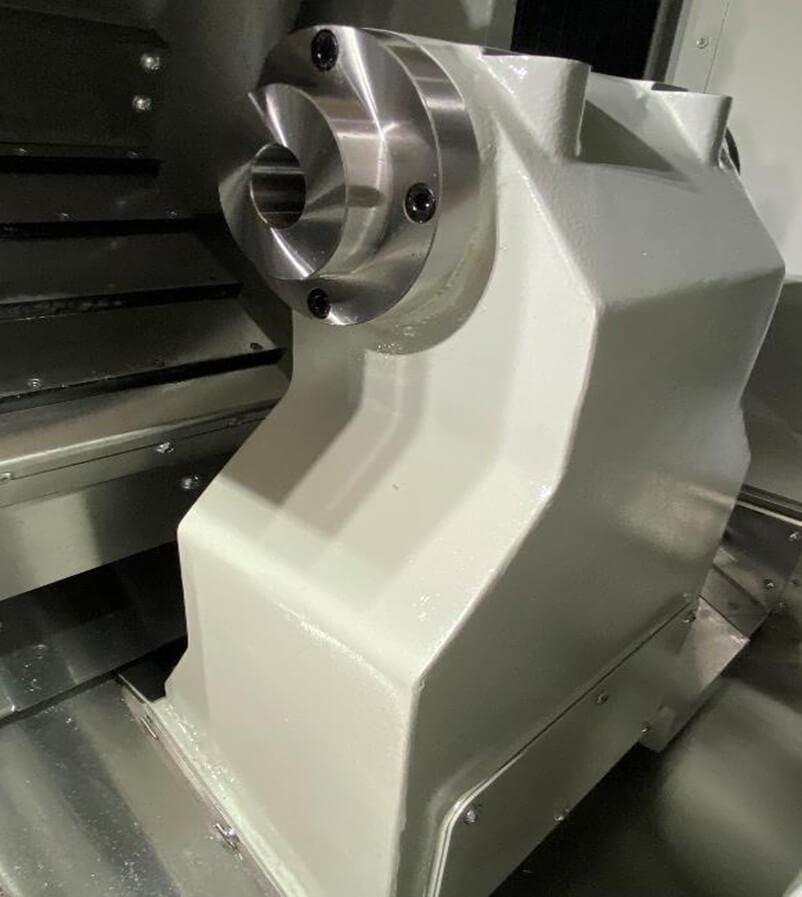

Hydraulic Tail Stock

Including Custom Screen for Tail Stock Movement.

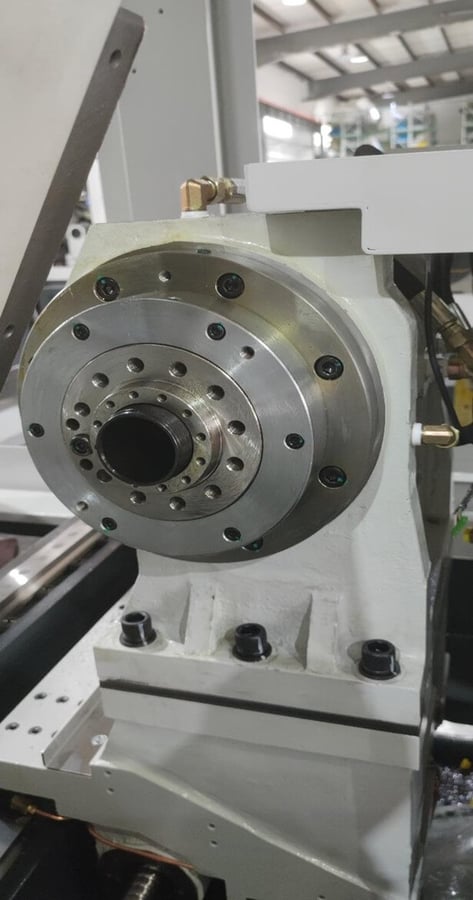

Servo Tail Stock

Programmable Tail Stock Including Custom Screen.

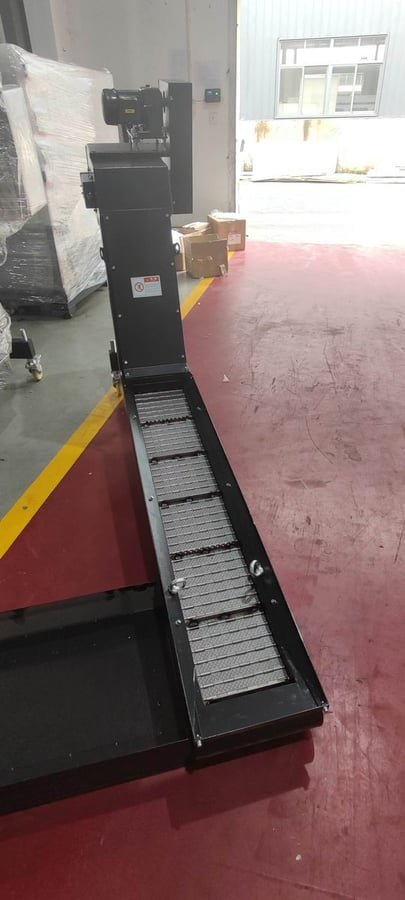

Chip Conveyor

incl. chip pickup trolley.

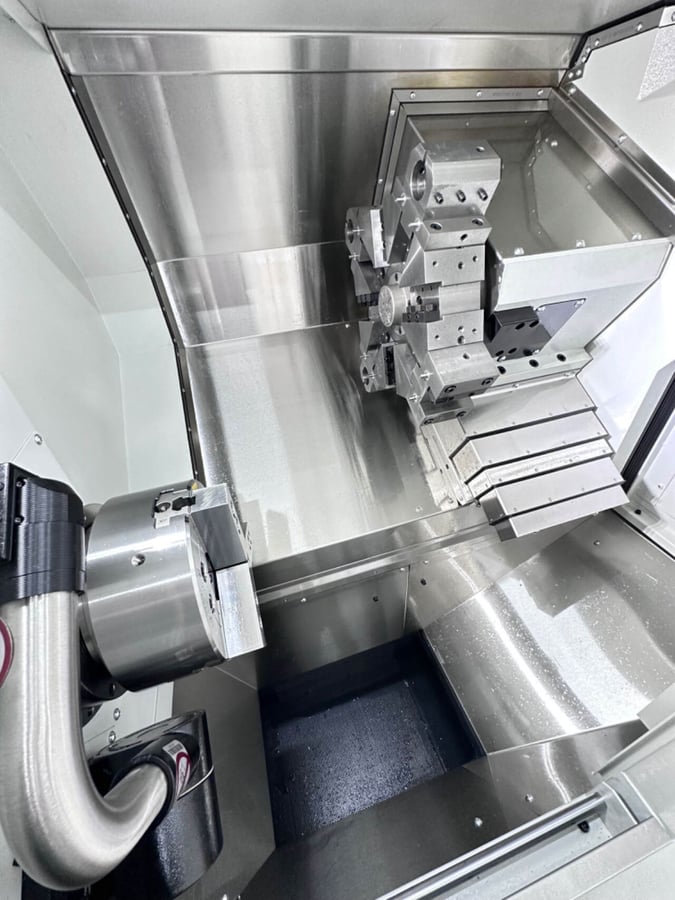

Tool Setter

Renishaw.

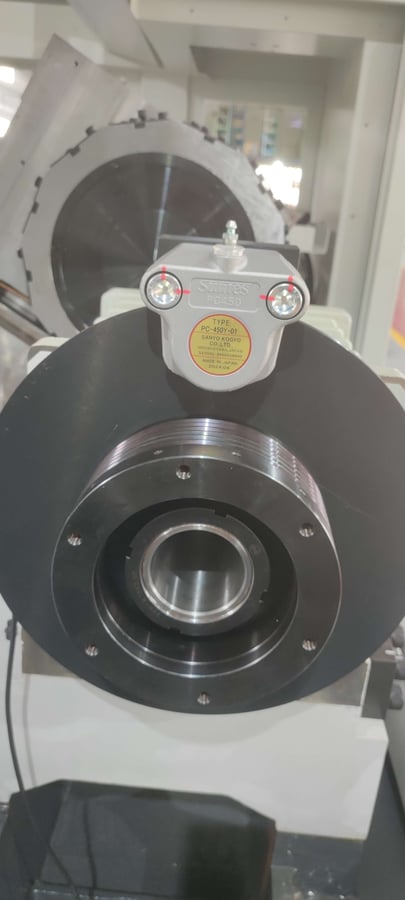

Sub-spindle actuator

for the L3.

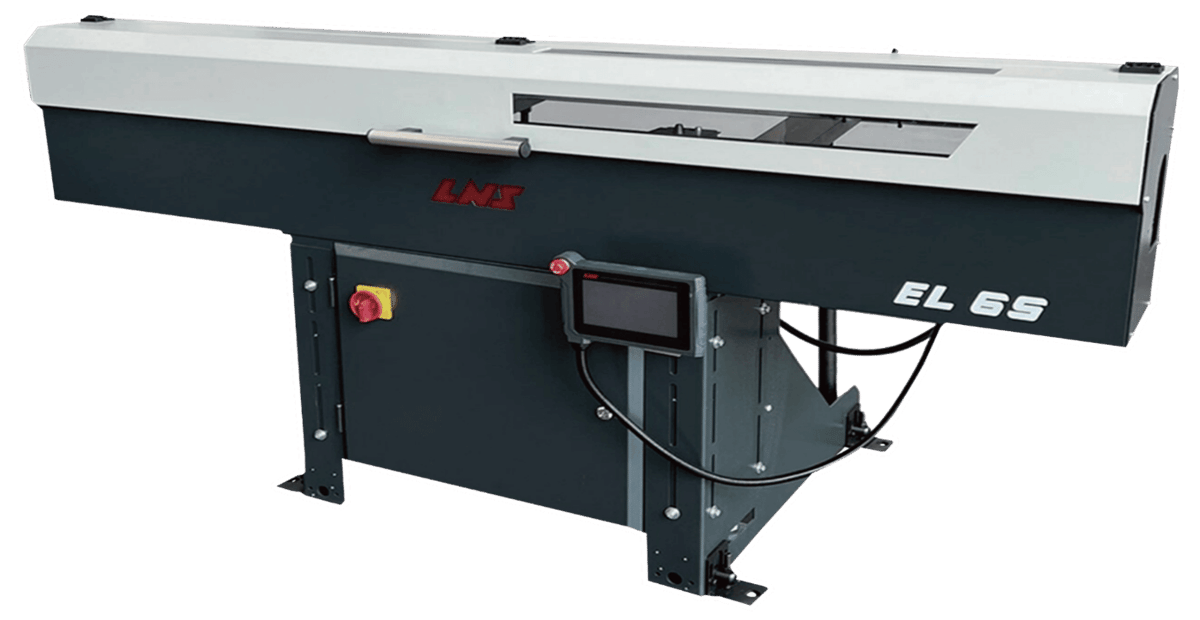

Bar Feeder

LNS EL65.

Parts Catcher

L3.

Technical Specifications

logo
L2
L3
L4
Processing Capacity
Chuck size
8 inch
8 inches
10 inches
Max. swing diameter over bed
ø510 mm
ø550 mm
ø630 mm
Max. swing diameter over carriage
ø260mm
ø290mm (with Y axis: 200mm)
ø330 mm
Max. workpiece Length
300mm
500mm (with Y axis: 530mm, with Counter Spindle: 450mm)
800 mm (1100 mm/ 1500mm)
Max. work piece diameter
ø380mm
ø380mm
ø520mm
Spindle
Max speed
4000rpm
4000rpm
3500 rpm
Spindle nose
A2-6
A2-6
A2-8
Spindle bore diameter
ø66mm
ø63mm
ø91mm
Through spindle bore diameter
ø52mm
ø52mm
ø75mm
Spindle power
11/15kW
11/15kW
15 KW
Min. C-axis indexing
--
0.001°
--
Counter Spindle
Chuck size
--
6 inches
--
Rate speed / Max speed
--
1750/6000rpm
--
Spindle nose
--
A2-5
--
Spindle bore diameter
--
ø56mm
--
Through spindle bore diameter
--
ø45mm
--
Spindle power
--
11kW
--
Travels
--
530m
--
Rapid traverse
--
30m/min
--
Tool Holder
Type
Servo turret
Power Turret
Servo Turret
Tools
8/12
12
12
Tool shank size
25x25/20x20mm
25x25mm
25x25mm
Tool shank diameter
ø40/ø32mm
ø40mm
ø40mm
Min. Tool to Tool
--
0.2 seconds
0.2s
Max. Tool to Tool
--
0.5s
0.5s
Max. Live Tooling Speed
--
5000rpm
5000rpm
Live Tooling Model
--
BMT55
BMT55
Travels
X Rapid traverse
30m/min
30m/min
30m/min
Z Rapid traverse
30m/min
30m/min
30m/min
Y Rapid traverse
--
15m/min
--
X Travels
200mm
190+10mm
260+10 mm
Z Travels
360mm
550mm (with Y axis: 490+-50mm)
850mm (1150 mm/ 1550 mm)
Tail Stock
Travels from Tail Stock to Chunk
--
465mm (with Y axis: 500mm)
--
Tail Stock Rapid Traverse
--
30m/min
10m/min
Sleeve taper
--
MT4
MT5
Accuracy
Finish turning cylindrical accuracy
IT6
IT6
IT6
Finish turning parts surface
Ra0.4-1.6
Ra0.4-1.6
Ra0.4-1.6
Finished turning parts roundness
≤0.003mm
≤0.003mm
≤0.003mm
Position accuracy(Ｘ)
0.005mm
0.005mm
0.005mm
Position accuracy(Ｚ)
0.008mm
0.008mm
0.008mm
Repeat accuracy (Ｘ)
0.002mm
0.002mm
0.002mm
Repeat accuracy(Ｚ)
0.004mm
0.004mm
0.004mm
Dimensions and Weight
Dimensions(LxWxH)
1775x1600x1690mm
2500x1720x1740mm (with Y axis: 2680x1750x1850mm, with Counter Spindle: 2680x1750x1850mm)
2500x1720x1740 mm
N.W.
3050kg
4000kg
6200 kg/ 6800 kg/ 7220 kg
