Schneeberger
Rám stroje z minerálního odlitku
Pojezdy
Pojezd v ose X
300 mm
Pojezd v ose Y
260 mm
Pojezd v ose Z
300 mm
Vzdálenost mezi vřetenem a deskou stolu
150-450 mm
Vzdálenost mezi vřetenem a povrchem sloupu
330 mm

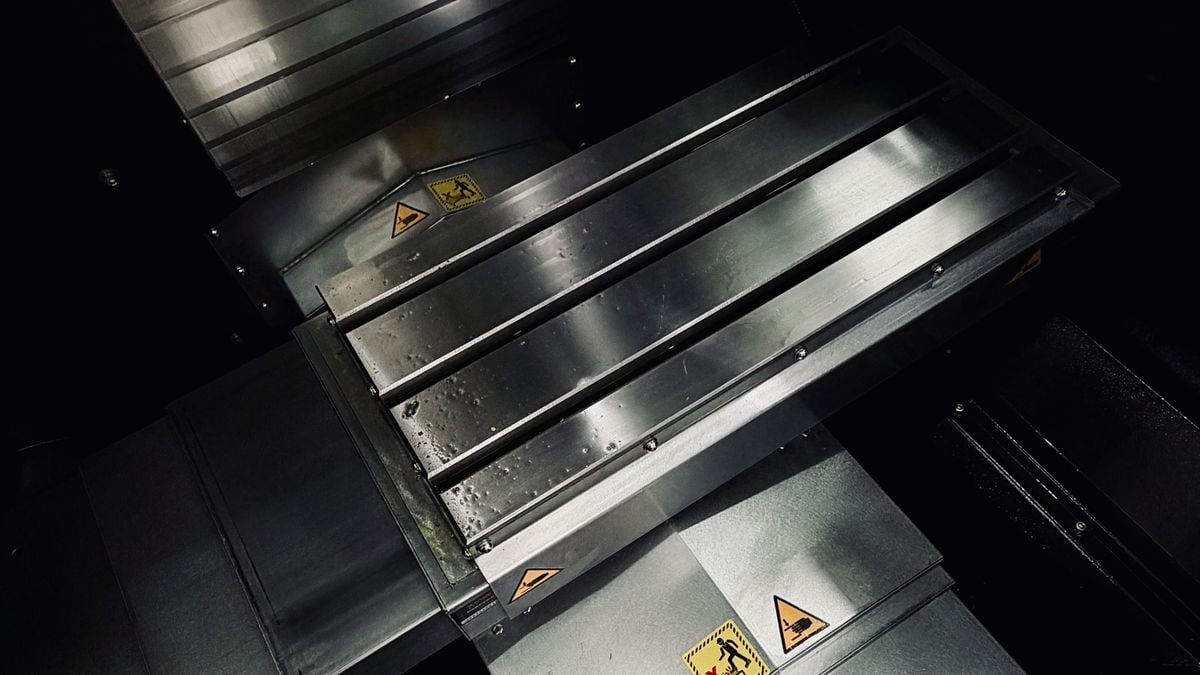

Stůl
Velikost stolu
560 × 260 mm
T-drážky (počet×velikost×vzdálenost)
3×14,3×80 mm
Max.zatížení stolu
150 kg

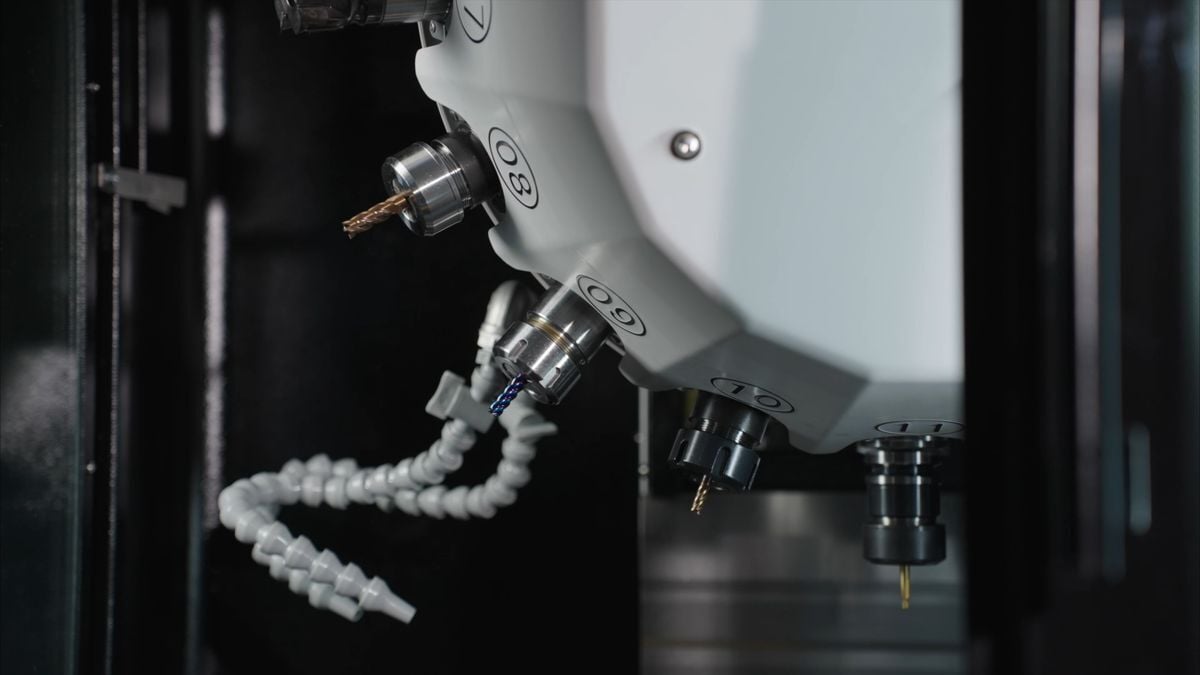

Vřeteno
Typ vřetene
BT30
Otáčky vřetene
20 000 ot/min
Mechanismus převodu
Přímý

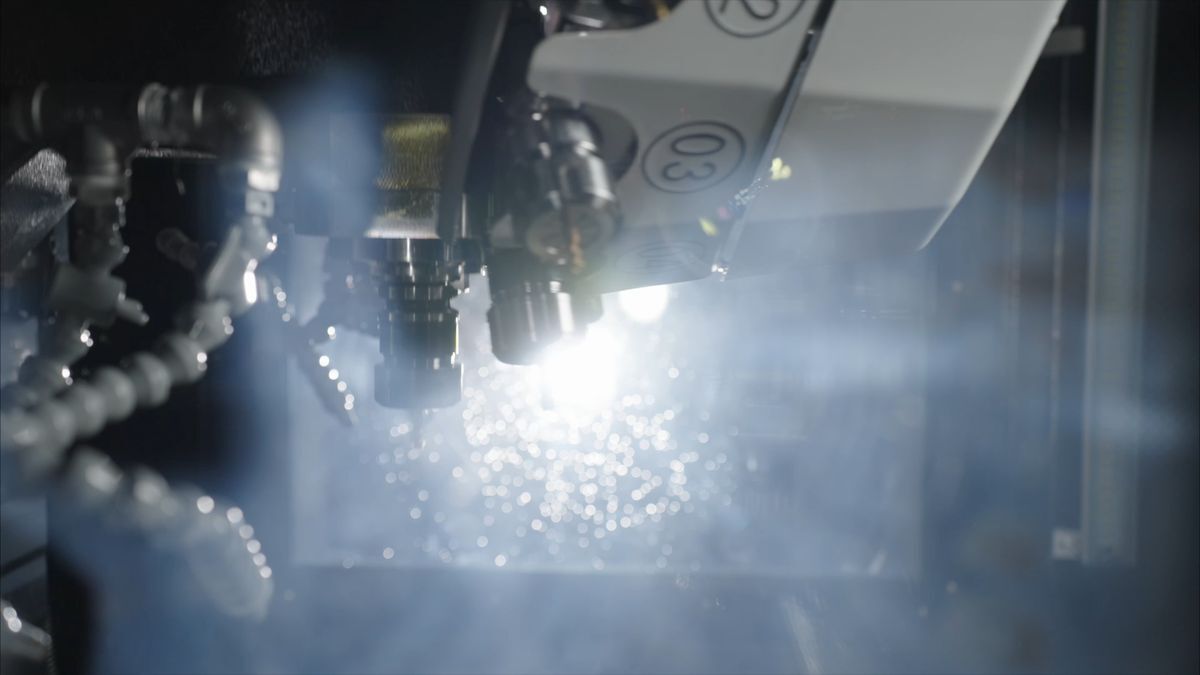

Posuv
Pracovní posuv
10 000 mm/min
Rychloposuv
30,000 mm/min

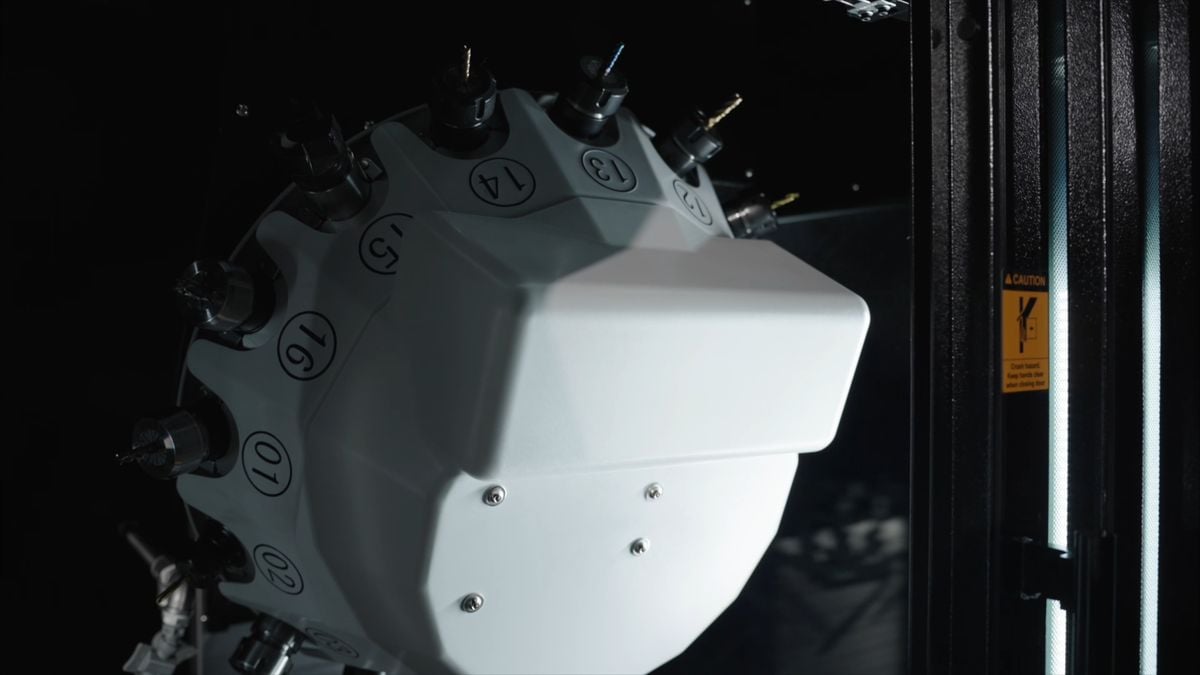

Automatická výměna nástrojů
Typ zásobníku
Kruhový
Kapacita zásobníku nástrojů
16 pozic
Maximální průměr nástroje
63 mm
Max.délka nástroje
200 mm
Maximální hmotnost nástroje
3 kg
Rychlost výměny nástrojů
1s

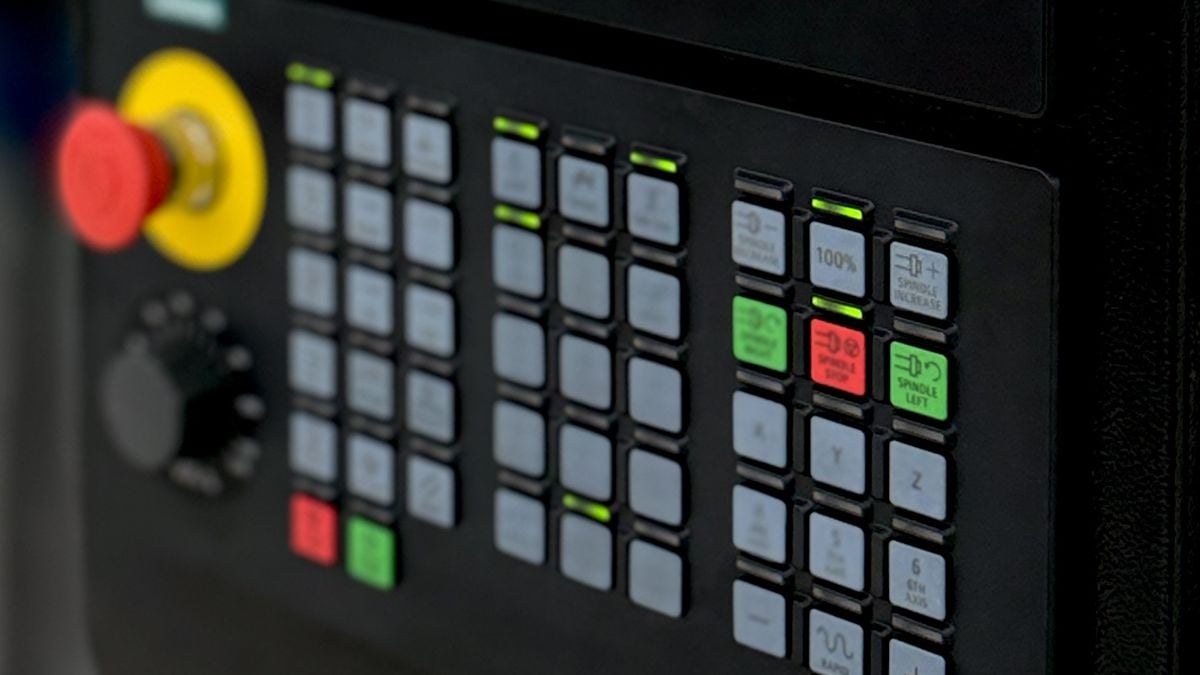

Motor - SIEMENS
Výkon vřetenového motoru (rychlost/max.)
4,8 kW
Motory pohonů (X, Y, Z)
1,5/2,2/3,5 kW
Zdroj napájení
AC380V/ 3-fázový
Výkon
12kVA

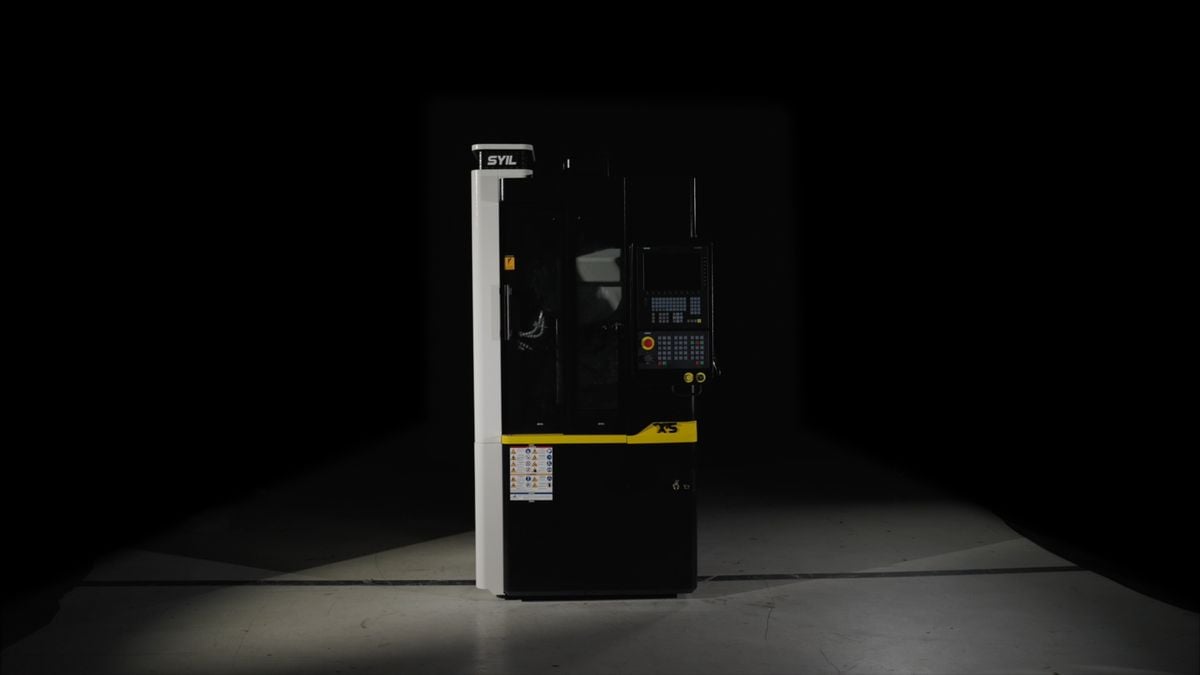

Rozměry a hmotnost stroje
Vnější rozměry stroje (D × Š × V)
2020 × 1000 × 2360 mm
Čistá hmotnost
2150 kg
Celková hmotnost
2250 kg
Úspora místa a peněz

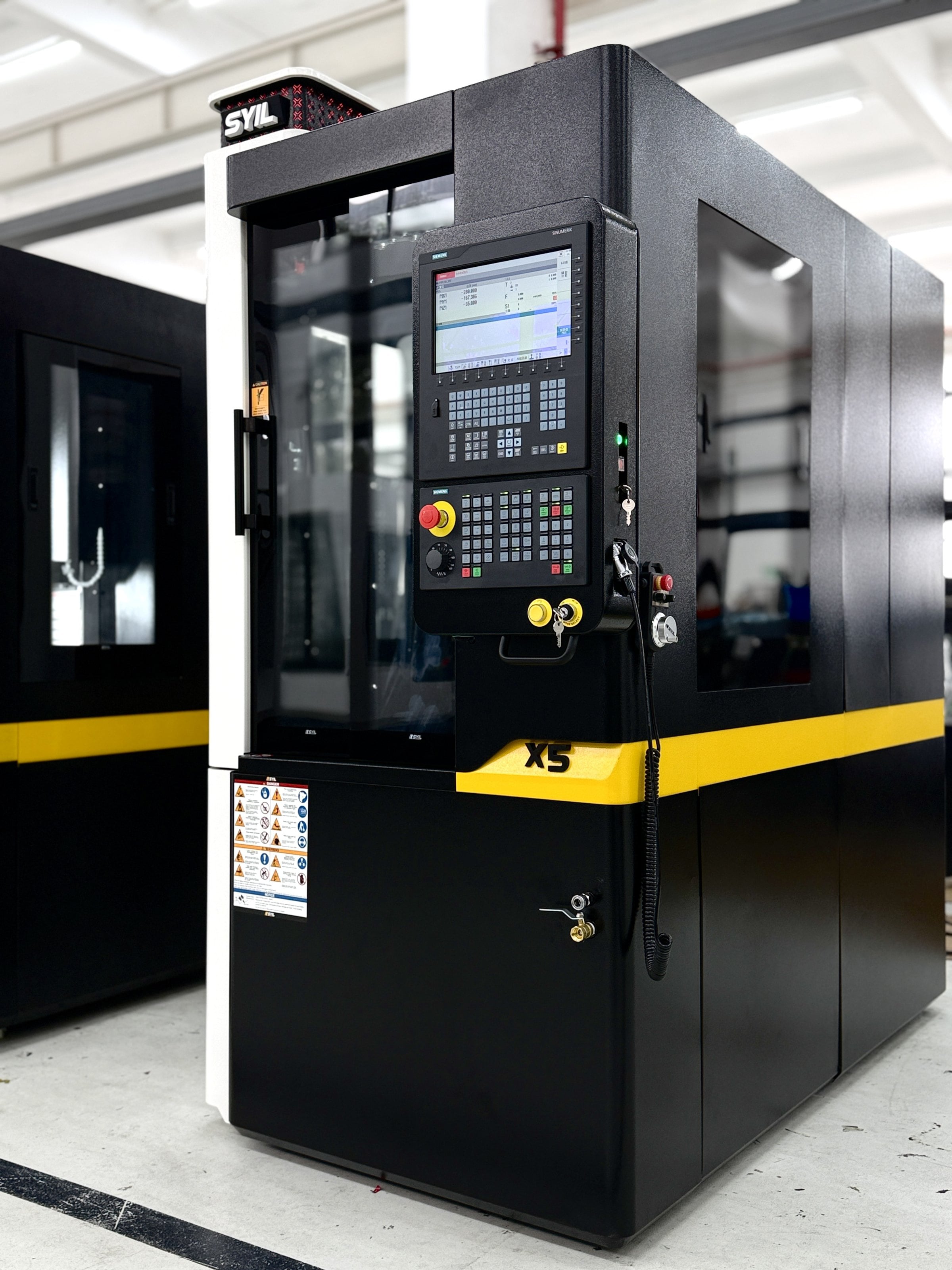

Objevte toto tříosé obráběcí centrum SYIL pro maximální přesnost a vysoký výkon za dostupnou cenu. Své tříosé obráběcí centrum SYIL X5 můžete snadno doplnit o 4. osu.

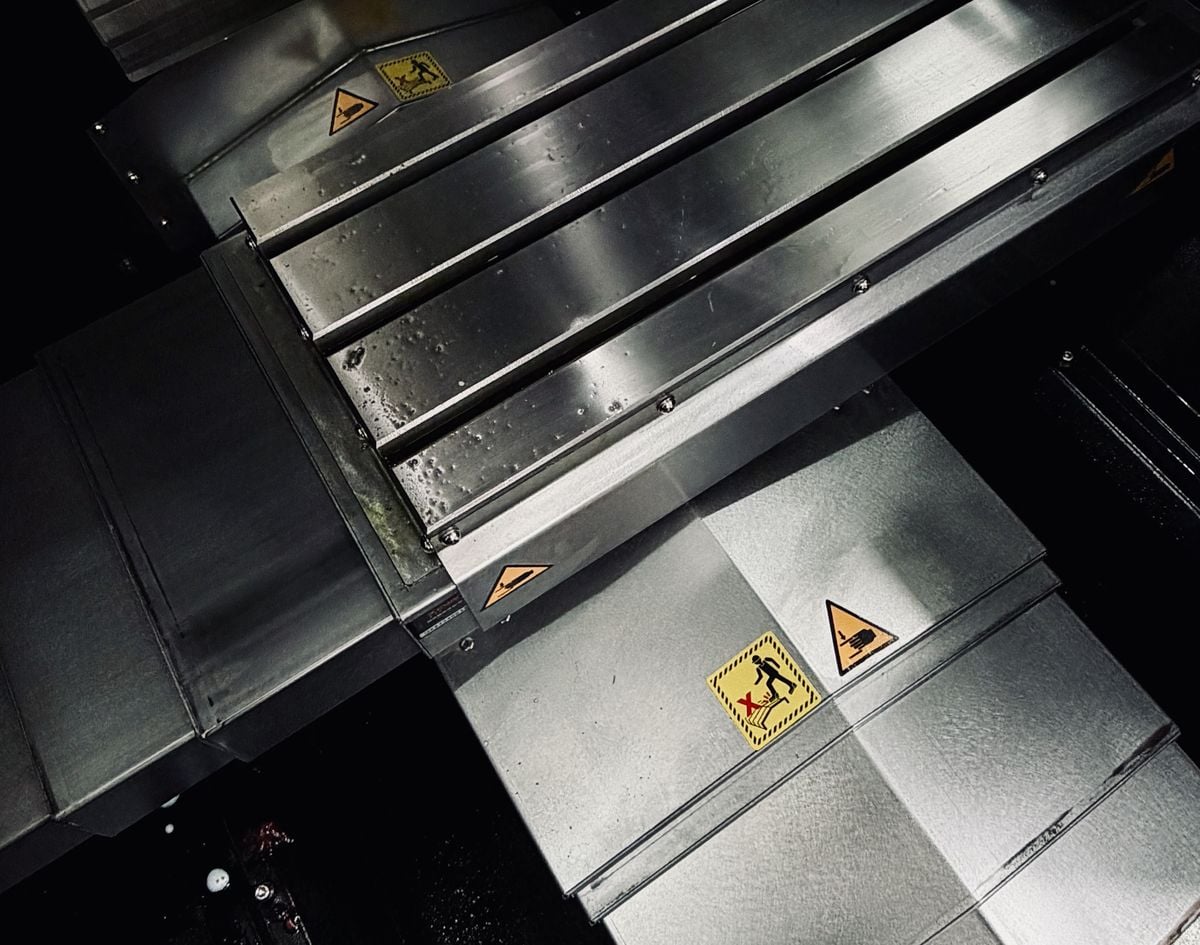

THK
Vysoce přesné kuličkové šrouby a lineární vedení

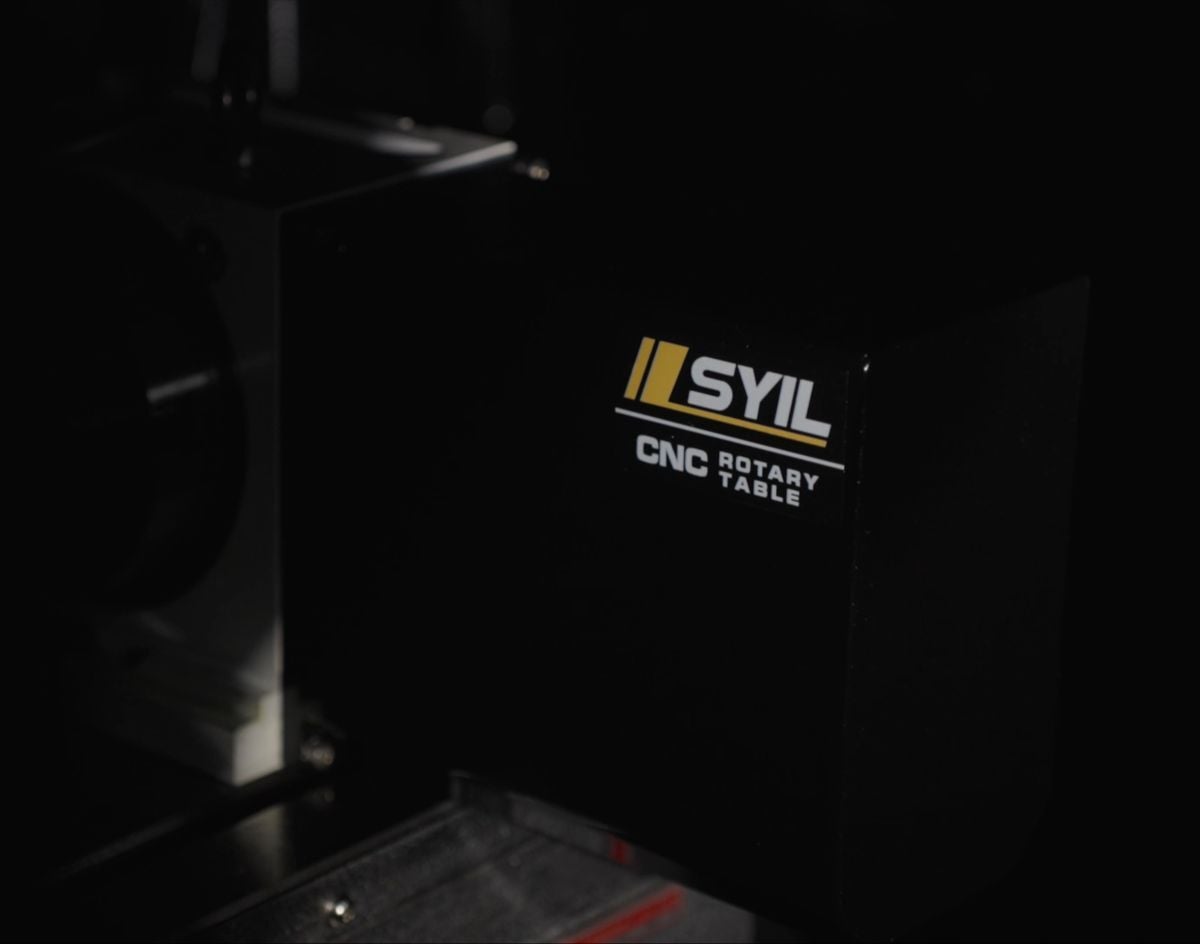

4.osa
Volitelná 4. osa k dispozici

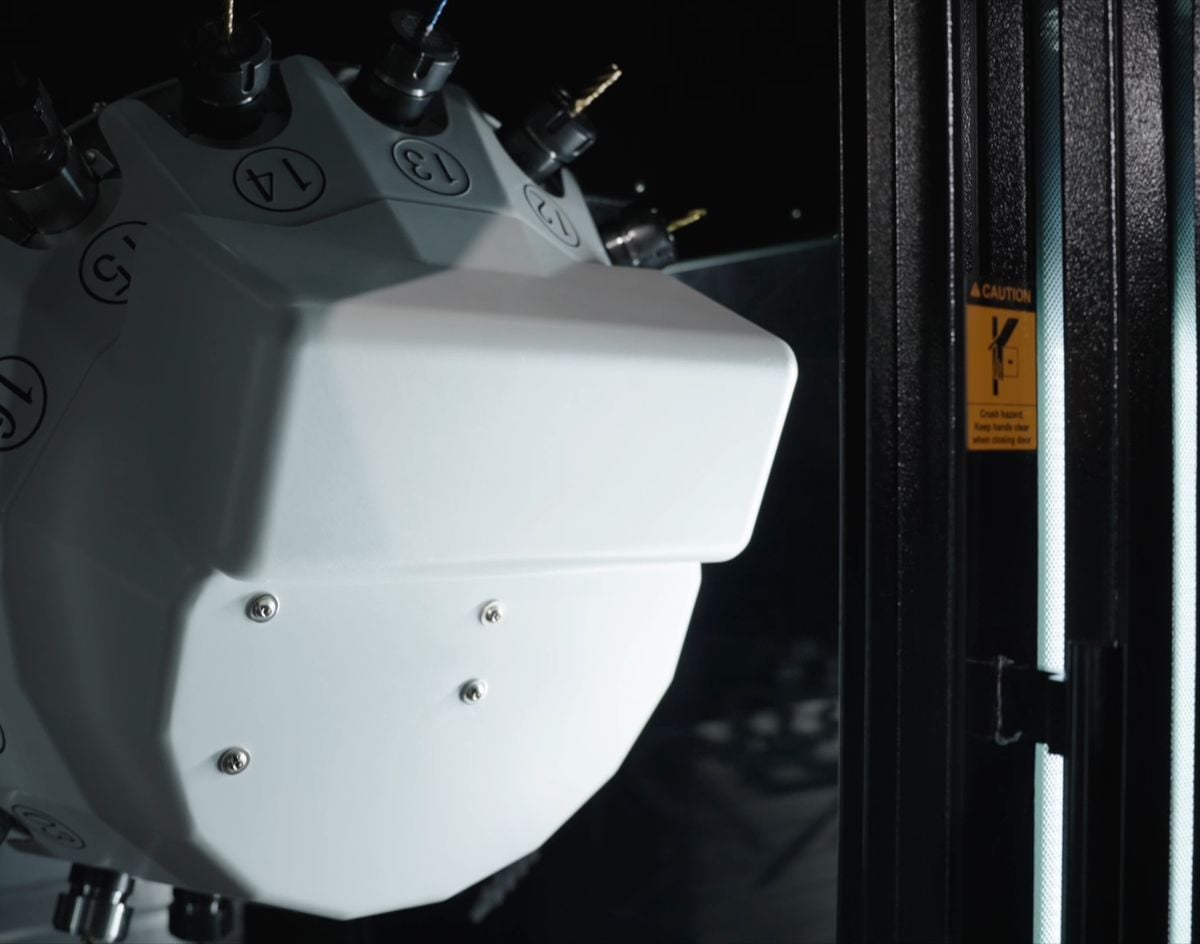

Vysokorychlostní servoměnič nástrojů
16 pozic BT30
SYIL X5 Volitelné příslušenství
125mm.
125mm otočný hrot pro NC rotační stůl
Odsávání pracovního prostoru Filtermist S200
Měřící sonda bezdrátová
Nástrojová sonda typ TTC200.
Technická specifikace
X5
X7
X9
X11
Stůl
Rozměry stolu (mm)
560×260
700×300
860×500
1050×550
Zatížení stolu (kg)
150
150
500
600
Rozměry stolu (počet×velikost×vzdálenost v mm)
T-drážka 3×14×80
T-drážka 3×14×100
T-drážka 5×18×100
T-drážka 5×18×90
Pojezdy
X-osa (mm)
300
400
760
1000
Y-osa (mm)
260
300
500
500
Y-osa (mm)
300
380
500
500
Vzdálenost mezi vřetenem a deskou stolu
150-450
150-530
100-600
---
Vzdálenost mezi vřetenem a povrchem sloupu
330
358
530
650
Vřeteno
Typ a velikost vřetena
BT30
BT30
BT40
BT40
Pohon
Přímý
Řemenový
Řemenový
Řemenový
Max. otáčky vřetene (ot/min)
20,000
12,000
10,000 (12,000 volitelně)
10,000
Posuvy
Rychloposuv (mm / min)
30,000
30,000
30,000
30,000
Pracovní posuv (mm / min)
10,000
10,000
10,000
10,000
Měnič nástrojů
Typ
Měnič nástrojů
Rameno
Rameno
Rameno
Typ upínání
BT30
BT30
BT40
BT40
Kapacita zásobníku nástrojů
16
16
24
24
Max. průměr nástroje (mm)
63
63
125
125
Max. délka nástroje (mm)
200
200
240
300
Max. hmotnost nástroje (kg)
3
3
7
7
Rychlost výměny nástroje (s)
1
1.5
2
2.5
Další parametry
Hmotnost stroje (kg)
2180
2200
5000
7000
Rozměry stroje D x Š x V (mm)
Rozměry včetně zásobníku na chaldící kapalinu a ovládacího panelu
Rozměry včetně zásobníku na chaldící kapalinu a ovládacího panelu
2020×1000×2360
1800×1600×2250
1850×2245×2800
2600×2150×2500
Min/max tlak vzduchu (MPa (psi))
0.4/0.8 (60/120)
0.4/0.8 (60/120)
0.4/0.8 (60/120)
0.4/0.8 (60/120)
Objem nádrže pro chladící kapalinu (Litrů)
80
80
130
240
