Zpracovatelské kapacity
Maximální průměr zpracovávané tyče (mm)
Φ20 mm
Průměr průchozího otvoru vřetena (mm)
ø25
Maximální délka zpracování (mm) a (palce) (bez vodicího pouzdra)
2,5D (maximálně 50)
Maximální délka zpracování (mm) a (palce) (pevné vodicí pouzdro)
220 (volitelné)

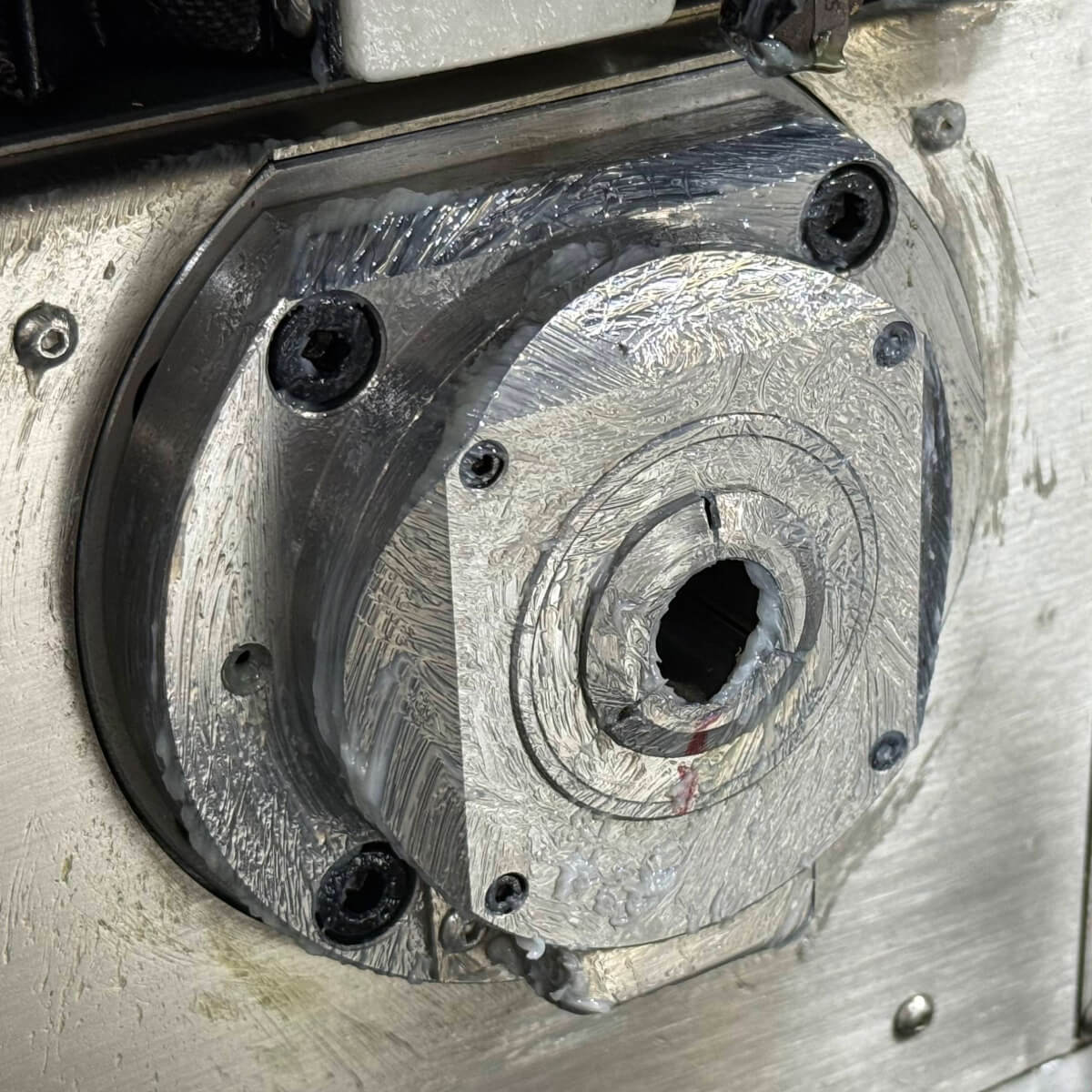

Maximální délka zpracování (mm) a (palce) (rotační vodicí pouzdro)
180
Maximální upínací průměr zadního vřetena (mm)
Φ20
Maximální vrtací průměr vřetena (mm)
Φ10
Zpracovatelské kapacity
Maximální průměr závitování vřetena
M10
Maximální průměr vrtání zadního vřetena (mm)
Φ10
Maximální průměr upínání zadního vřetena
M10
Maximální průměr vrtání radiálního poháněného nástroje (mm)
Φ8
Maximální průměr řezu radiálního poháněného nástroje
M6
Maximální průměr vrtání zadního poháněného nástroje (mm)
Φ8(volitelný)
Maximální průměr řezu zadního poháněného nástroje
M6(volitelný)
Mechanické schopnosti
Otáčky vřetena (ot./min)
10000 (otočná vodicí objímka 8000)
Rychlost zadního vřetena (ot./min)
10000
Rádiová rychlost živého nástroje (ot./min)
6000
Rychlost živého nástroje (ot./min)
6000(volitelný)
Rychlost pohybu (m/min)
24(X2, Y1, Z1, Z2)
Rychlost pohybu (m/min)
20(X1)
Válcová odchylka vřetena (mm)
≤0.002
Opakovaná přesnost polohování (mm)
≤0.003
Systém nástrojů
Vnější válcové nástroje
1(□16)+6(□12)
Nástroje pro obrábění čelních ploch
4(ER16)
Radiální živé nástroje
2(ER11)+3(ER16)
Držák nástroje pro hluboké otvory
2(ER16, volitelný)

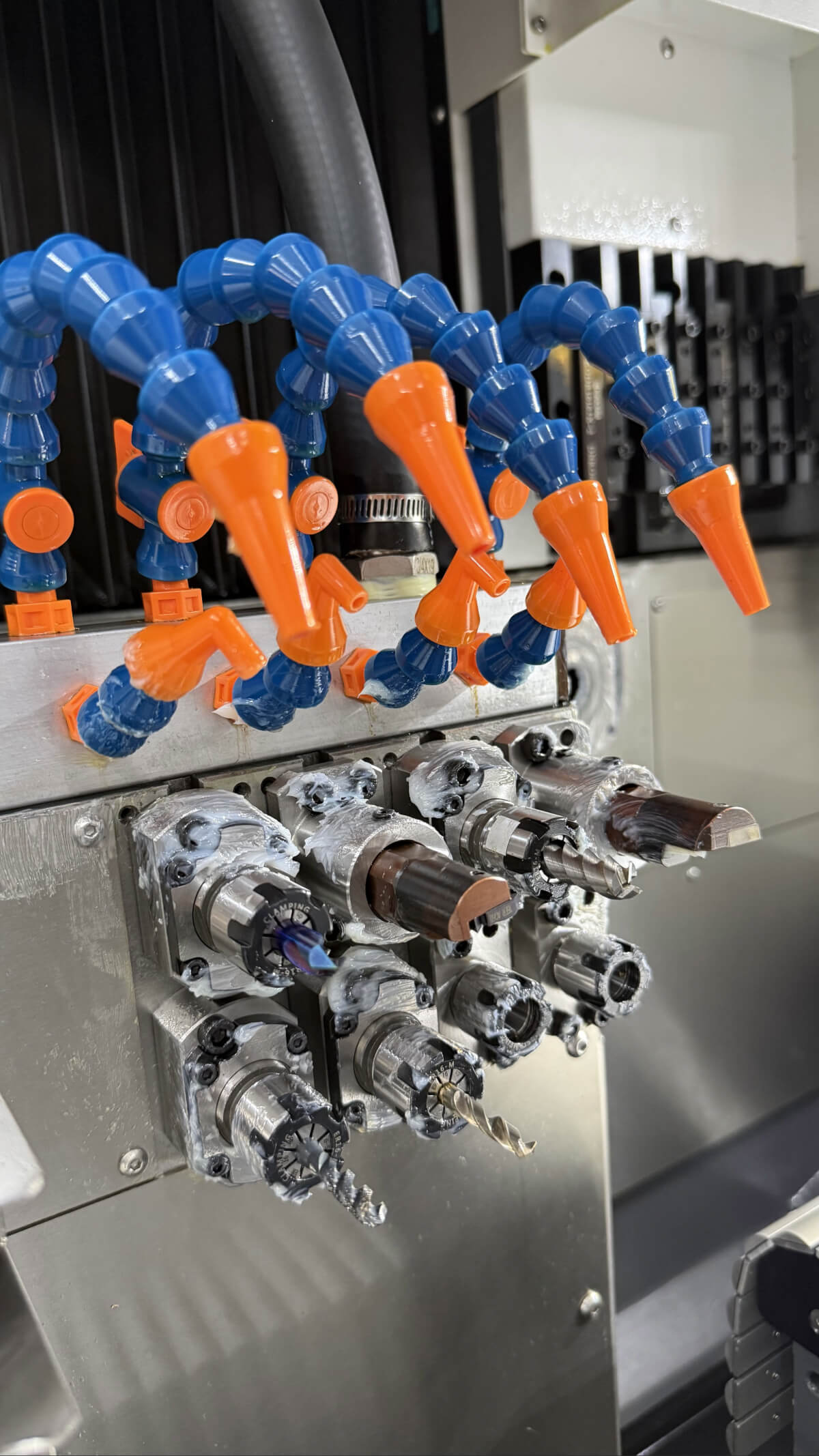

Nástroje pro obrábění zadní strany
4(ER16)
Nástroj s pohonem zezadu
Volitelné
Držák nástroje pro obrábění zadní strany
žádný
Výkon motoru
Vřeteno (kW)
6.5
Lineární hnací hřídel (kW)
1 (Siemens: 0,94)
Radiální živé nástroje (kw)
1 (Siemens: 0,94)
Zpět živý nástroj (kw)
1 (Siemens: 0,94) (volitelné)
Chladicí čerpadlo (kW)
0.4
Ostatní
Velikost (mm)
2565x1350x1850
Hmotnost (kg)
2900

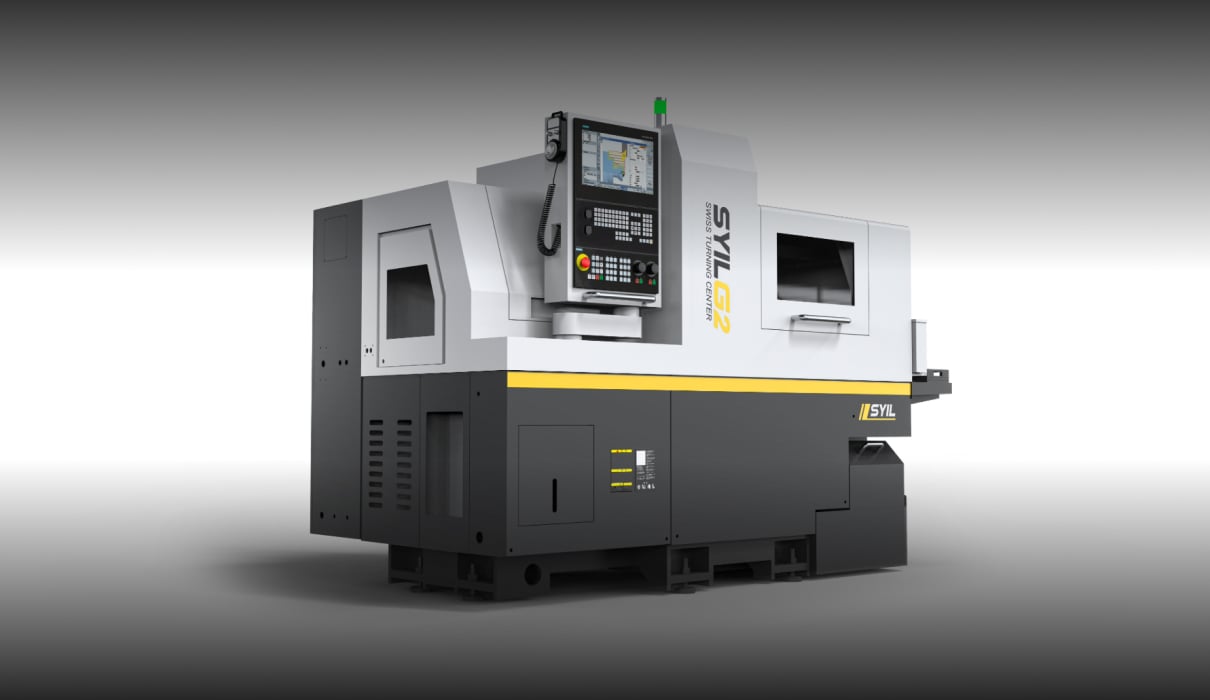

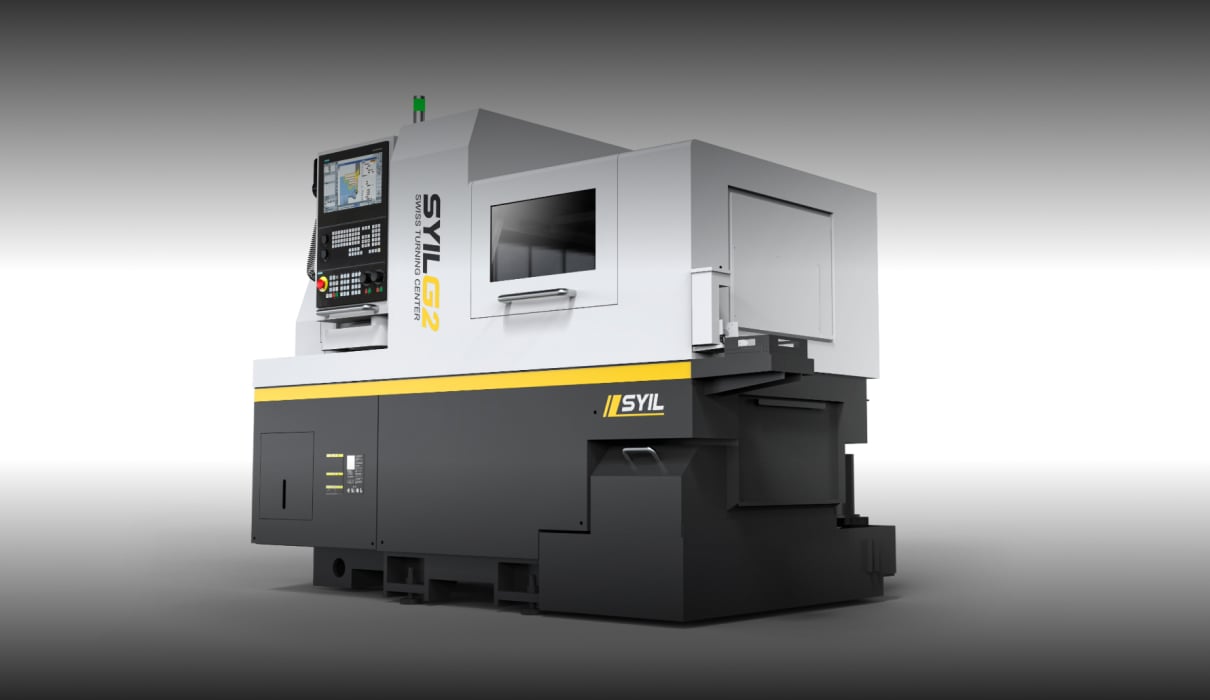

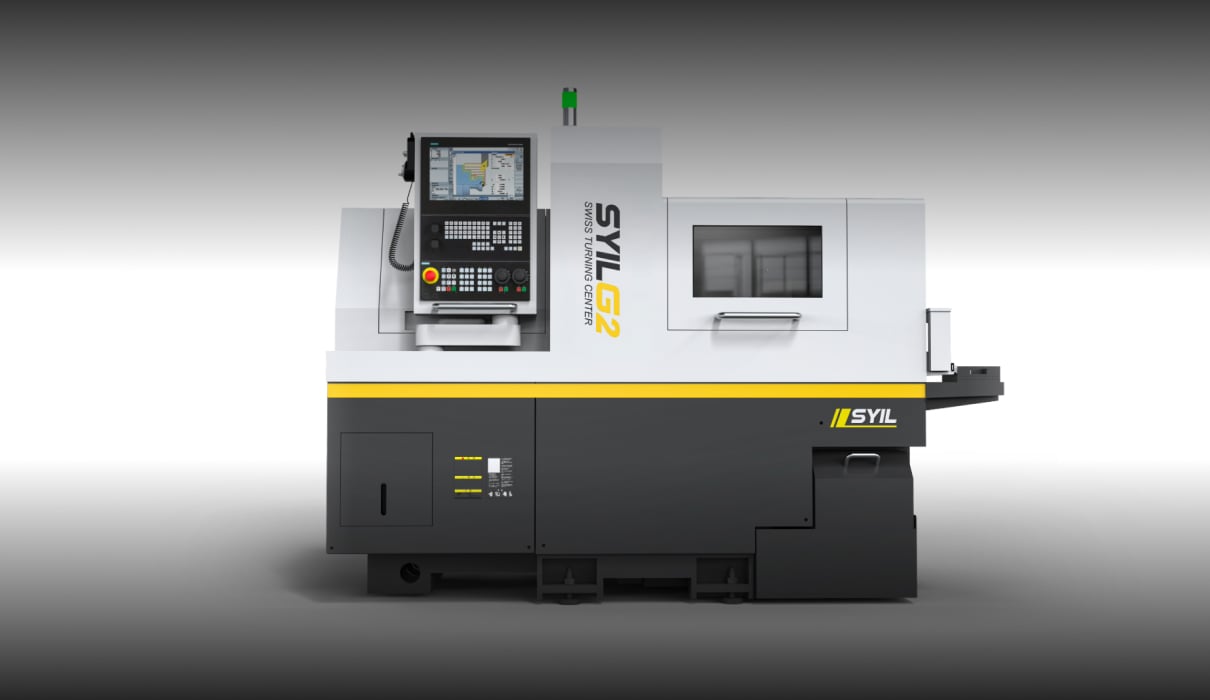

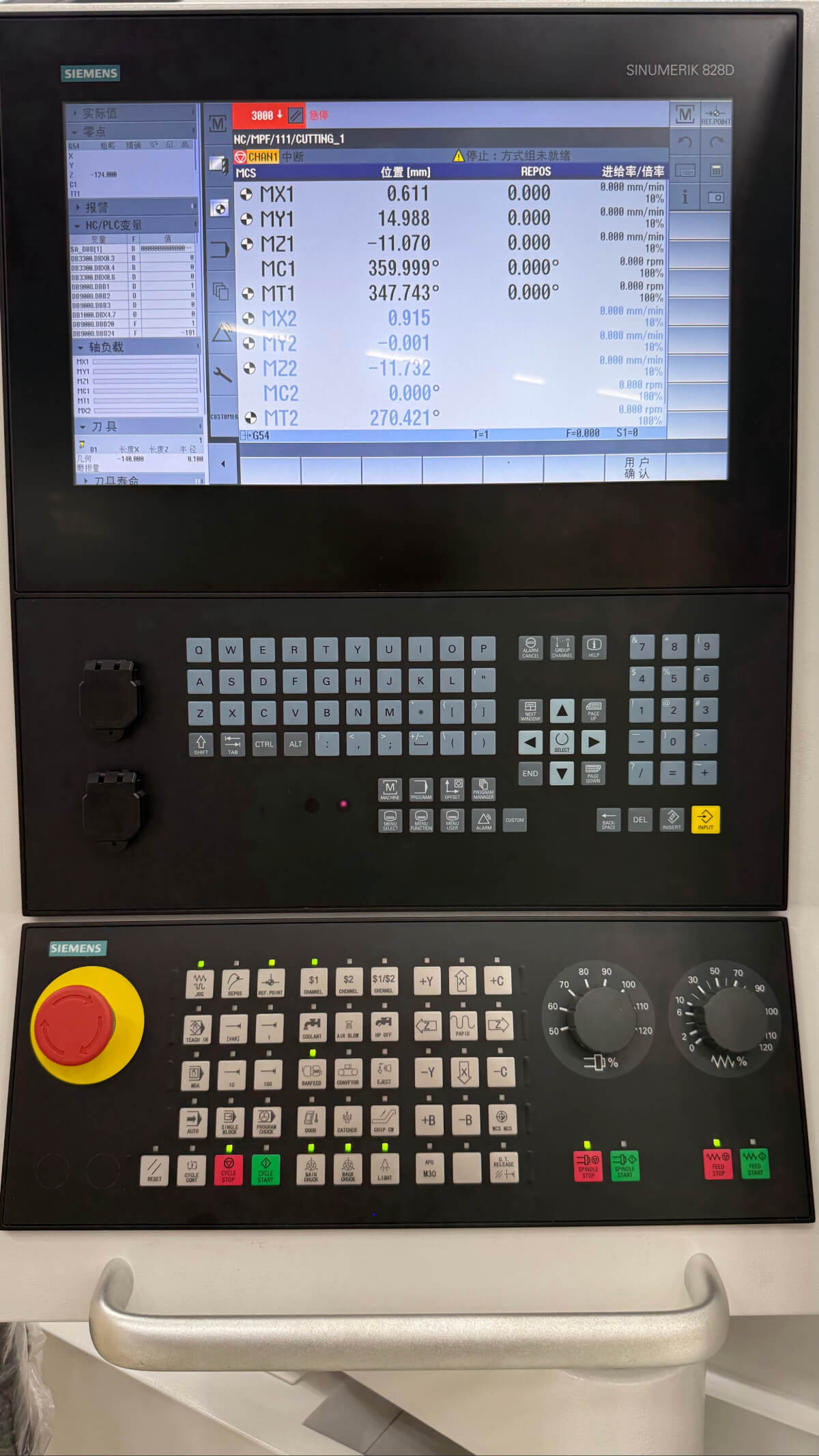

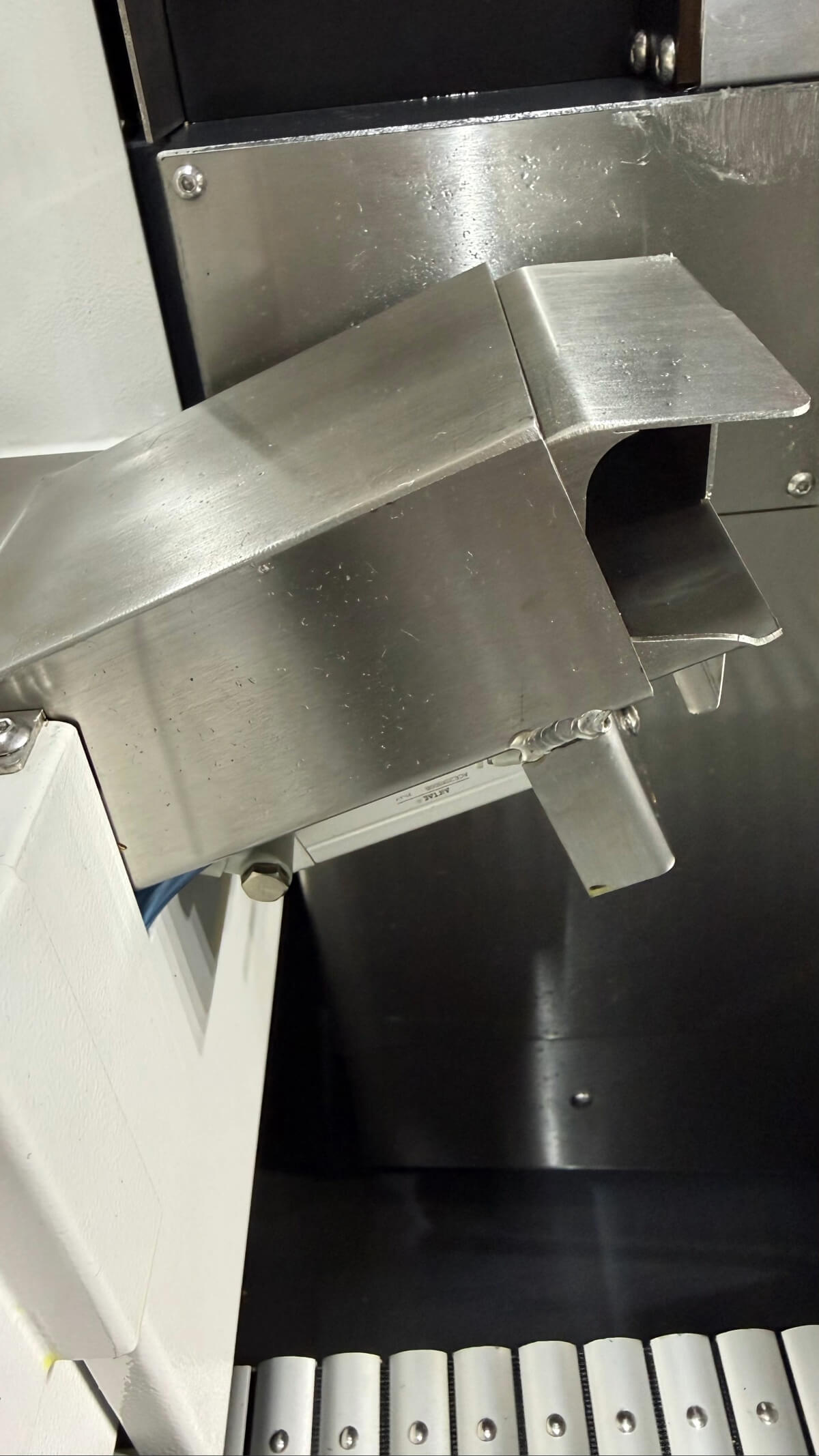

Vlastnosti SYIL G2
Ideální pro obrábění malých a dlouhých dílů s výjimečnou přesností a stabilitou.
Technické specifikace
G2 L205
G2 L265
G2 205
G2 206
G2 265
G2 266
Obráběcí možnosti
Max. průměr tyče (mm)
Φ20
Φ26
Φ20
Φ20
Φ26
Φ26
Průměr průchozího otvoru vřetena (mm)
Φ25
Φ30
Φ25
Φ25
Φ30
Φ30
Max. délka obrábění (mm) (bez vodicího pouzdra)
2.5D(max. 50)
2.5D(max. 50)
2.5D(max. 50)
2.5D(max. 50)
2.5D(max. 50)
2.5D(max. 50)
Max. délka obrábění (mm) (pevné vodicí pouzdro)
220(volitelně)
220(volitelně)
220(volitelně)
220(volitelně)
220(volitelně)
220(volitelně)
Max. délka obrábění (mm) (rotační vodicí pouzdro)
180
180
180
180
180
180
Max. upínací průměr protivřetena (mm)
Φ20
Φ20
Φ20
Φ20
Φ20
Φ20
Max. průměr vrtání vřetena (mm)
Φ10
Φ10
Φ10
Φ10
Φ10
Φ10
Max. průměr závitování vřetena
M10
M10
M10
M10
M10
M10
Max. průměr vrtání protivřetena (mm)
Φ10
Φ10
Φ10
Φ10
Φ10
Φ10
Max. průměr závitování protivřetena
M8
M8
M10
M10
M10
M10
Max. průměr vrtání radiálního poháněného nástroje (mm)
Φ8
Φ8
Φ8
Φ8
Φ8
Φ8
Max. průměr závitování radiálního poháněného nástroje
M6
M6
M6
M6
M6
M6
Max. průměr vrtání zadního poháněného nástroje (mm)
Φ8(volitelně)
Φ8(volitelně)
Φ8(volitelně)
Φ8
Φ8(volitelně)
Φ8
Max. průměr závitování zadního poháněného nástroje
M6(volitelně)
M6(volitelně)
M6(volitelně)
M6
M6(volitelně)
M6
Mechanické parametry
Otáčky vřetena (r/min)
10000(rotační vodicí pouzdro 8000)
10000(rotační vodicí pouzdro 8000)
10000(rotační vodicí pouzdro 8000)
10000(rotační vodicí pouzdro 8000)
10000(rotační vodicí pouzdro 8000)
10000(rotační vodicí pouzdro 8000)
Otáčky protivřetena (r/min)
10000
10000
10000
10000
10000
10000
Otáčky radiálního poháněného nástroje (r/min)
5000
5000
6000
6000
6000
6000
Otáčky zadního poháněného nástroje (r/min)
6000 (volitelně)
6000 (volitelně)
6000 (volitelně)
6000
6000 (volitelně)
6000
Rychloposuv (m/min)
24(X2, Y1, Z1, Z2)
24(X2, Y1, Z1, Z2)
24(X2, Y1, Z1, Z2)
24(X2, Y1, Z1, Z2)
24(X2, Y1, Z1, Z2)
24(X2, Y1, Z1, Z2)
Rychloposuv (m/min)
20(X1)
20(X1)
20(X1)
20(X1, Y2)
20(X1)
20(X1, Y2)
Házivost vřetena (mm)
≤0.002
≤0.002
≤0.002
≤0.002
≤0.002
≤0.002
Opakovatelnost polohování (mm)
≤0.003
≤0.003
≤0.003
≤0.003
≤0.003
≤0.003
Nástrojový systém
Nástroje pro vnější soustružení
1(□16)+5(□12)
1(□16)+5(□12)
1(□16)+6(□12)
1(□16)+6(□12)
1(□16)+6(□12)
1(□16)+6(□12)
Nástroje pro čelní obrábění
4(ER16)
4(ER16)
4(ER16)
4(ER16)
4(ER16)
4(ER16)
Radiální poháněné nástroje
2(ER11)+2(ER16)
2(ER11)+2(ER16)
2(ER11)+3(ER16)
2(ER11)+3(ER16)
2(ER11)+3(ER16)
2(ER11)+3(ER16)
Držák pro hluboké vrtání
4(ER16)+1(Φ20)
4(ER16)+1(Φ20)
2(ER16, volitelně)
2(ER16, volitelně)
2(ER16, volitelně)
2(ER16, volitelně)
Nástroje pro zadní obrábění
--
--
4(ER16)
4(ER16)
4(ER16)
4(ER16)
Zadní poháněný nástroj
--
--
Volitelně
4(ER16)
Volitelně
4(ER16)
Držák pro zadní soustružení
--
--
žádný
2(□16, volitelně)
žádný
2(□16, volitelně)
Výkon motorů
Vřeteno (kW)
4.2
4.2
4.2
4.2
4.2
4.2
Protivřeteno (kW)
3.1
3.1
4.2
4.2
4.2
4.2
Lineární pohonná osa (kW)
1 (X1, X2, Y1, Z1) 0.75(Z2)
1 (X1, X2, Y1, Z1) 0.75(Z2)
1(Siemens: 0.94)
1(Siemens: 0.94)
1(Siemens: 0.94)
1(Siemens: 0.94)
Radiální poháněný nástroj (kW)
1
1
1(Siemens: 0.94)
1(Siemens: 0.94)
1(Siemens: 0.94)
1(Siemens: 0.94)
Zadní poháněný nástroj (kW)
0.75
0.75
1(Siemens:0.94)(volitelně)
1(Siemens:0.94)
1(Siemens:0.94)(volitelně)
1(Siemens:0.94)
Čerpadlo chladicí kapaliny (kW)
0.4
0.4
0.4
0.4
0.4
0.4
Hmotnost a rozměry
Hmotnost (kg)
2400
2400
2900
3000
2900
3000
Rozměry (mm)
2380x1300x1770
2380x1300x1770
2565x1350x1850
2565x1350x1850
2565x1350x1850
2565x1350x1850
