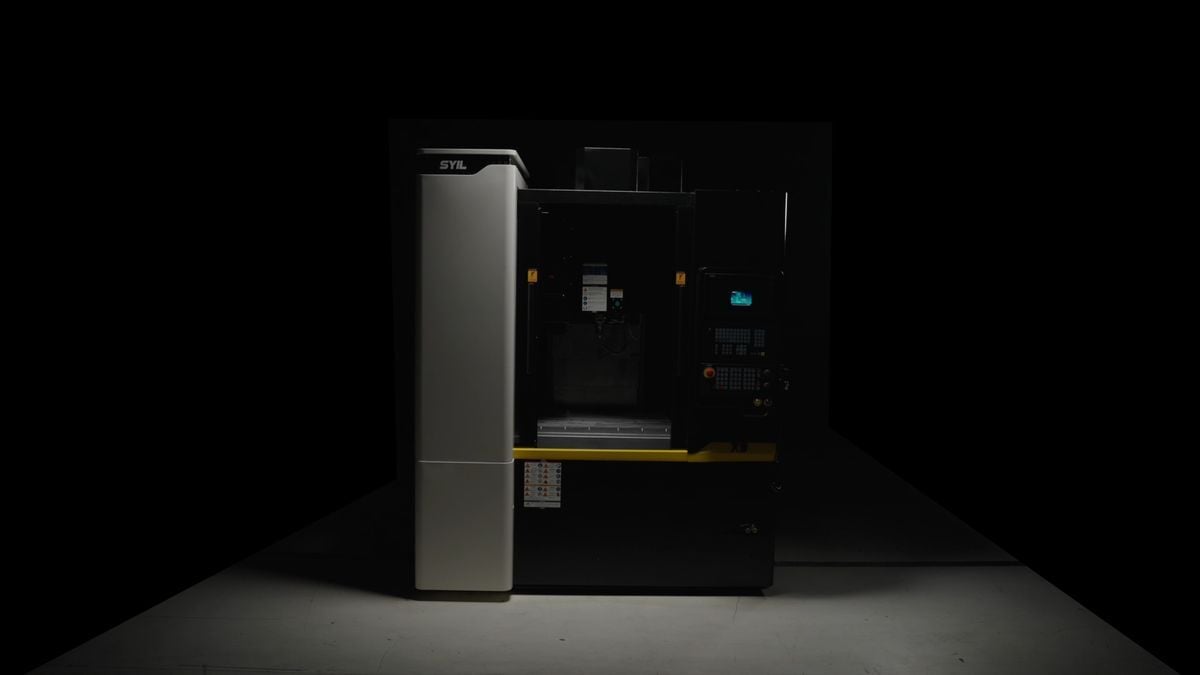

Vertikální obráběcí centrum SYIL X9

Prvotřídní komponenty a tuhá konstrukce

760 x 500 x 500 (XYZ) pojezdy os Zásobník s 24 pozicemiVřeteno BT40 s 10 000 ot./minLineární vedení THKRám stroje z minerálního odlitku Schneeberger

Požádejte o cenovou nabídku

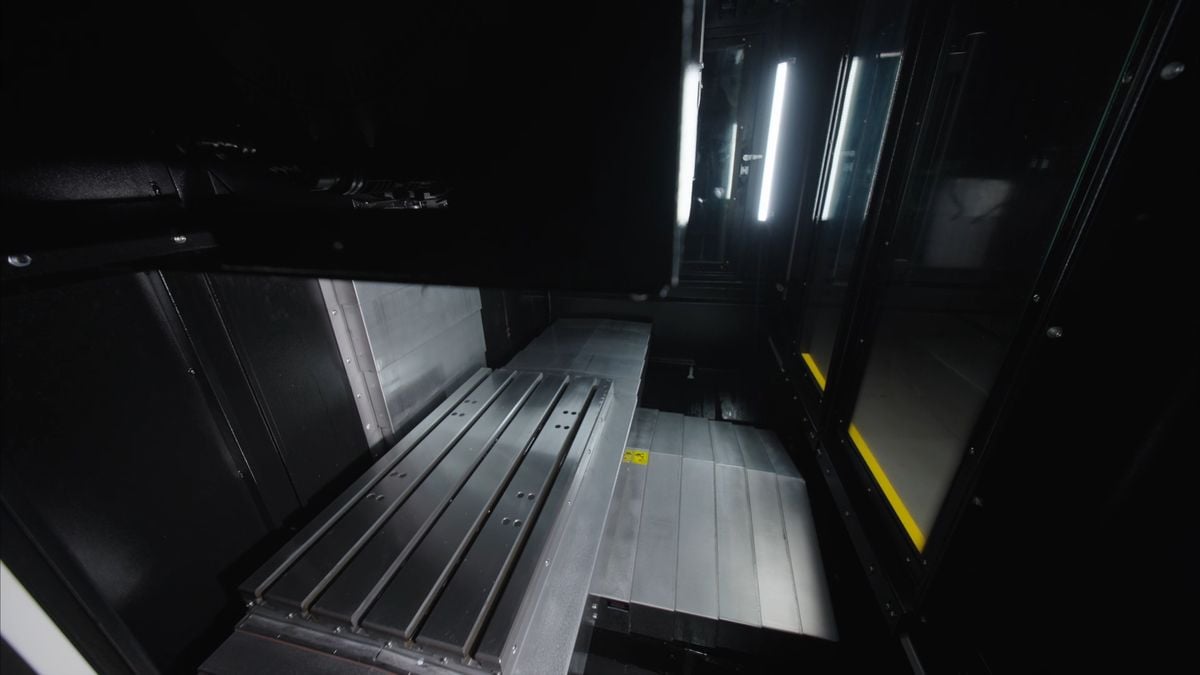

Stůl

Pracovní plocha stolu:

860 × 500 mm

T-drážky(počet × velikost × vzdálenost):

18×5×100 mm

Max.zatížení stolu:

500 kg

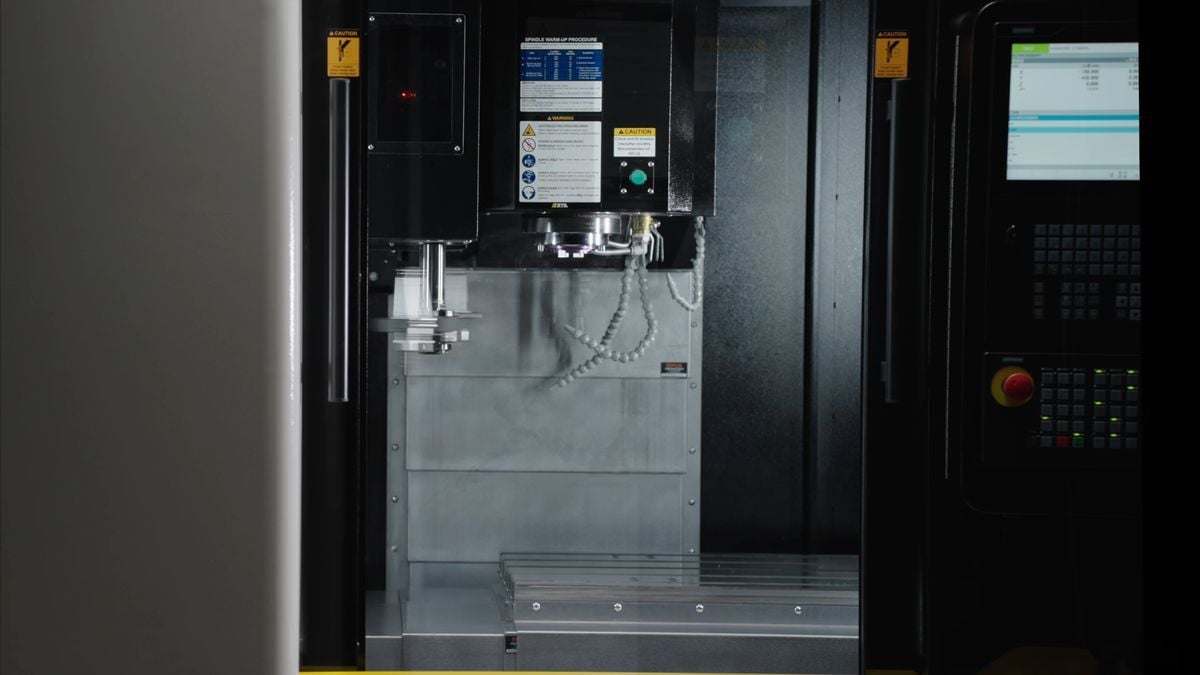

Pojezdy

V ose X:

760 mm

V ose Y:

500 mm

V ose Z:

500 mm

Vzdálenost mezi vřetenem a deskou stolu:

100-600 mm

Vzdálenost mezi vřetenem a povrchem sloupu:

100 mm

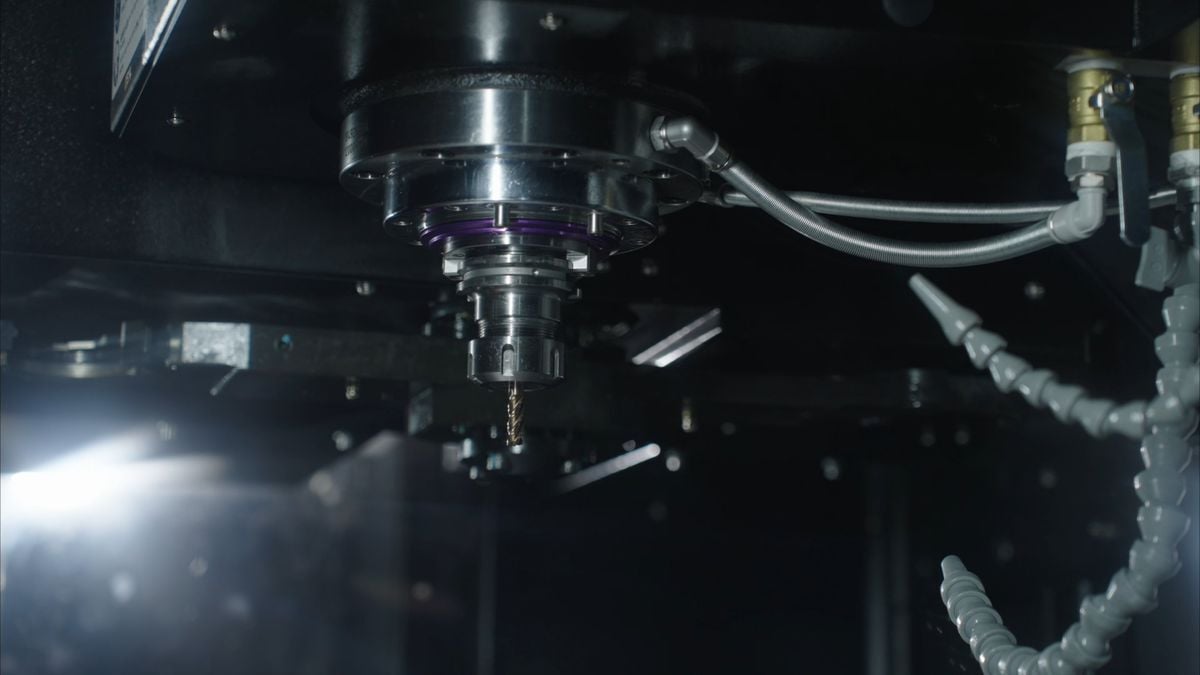

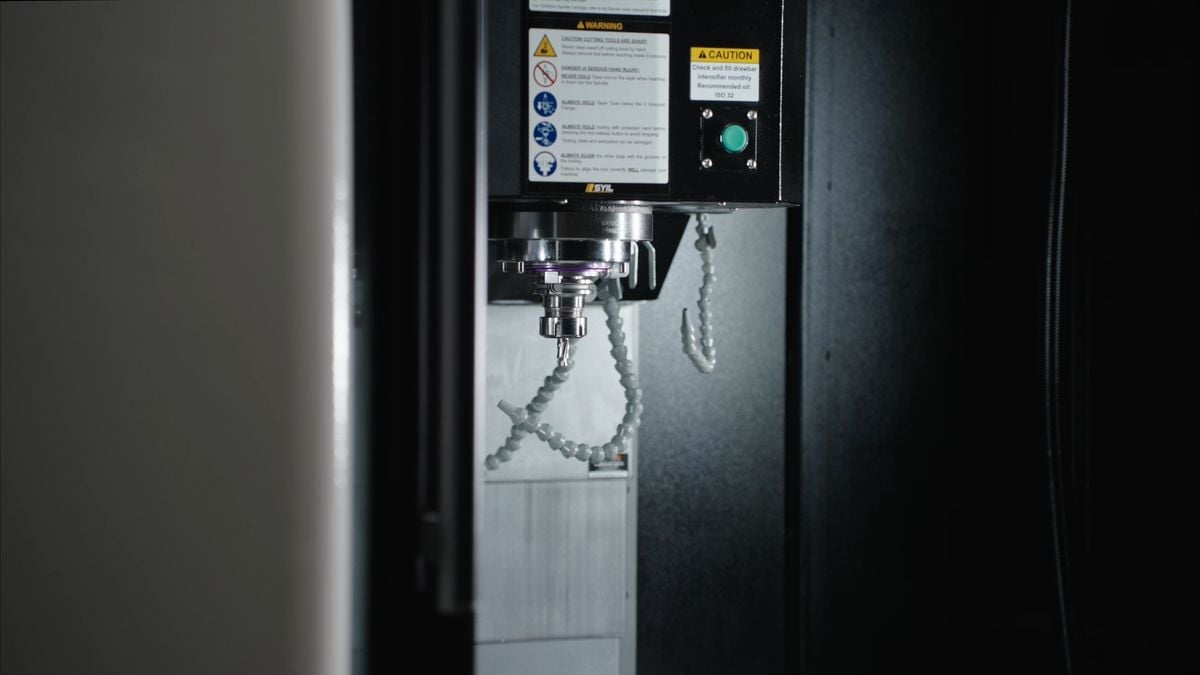

Vřeteno

Typvřetene:

BT40

Otáčky vřetena:

BT40 12 000 otáček za minutu

Mechanismus převodu:

řemen/přímý

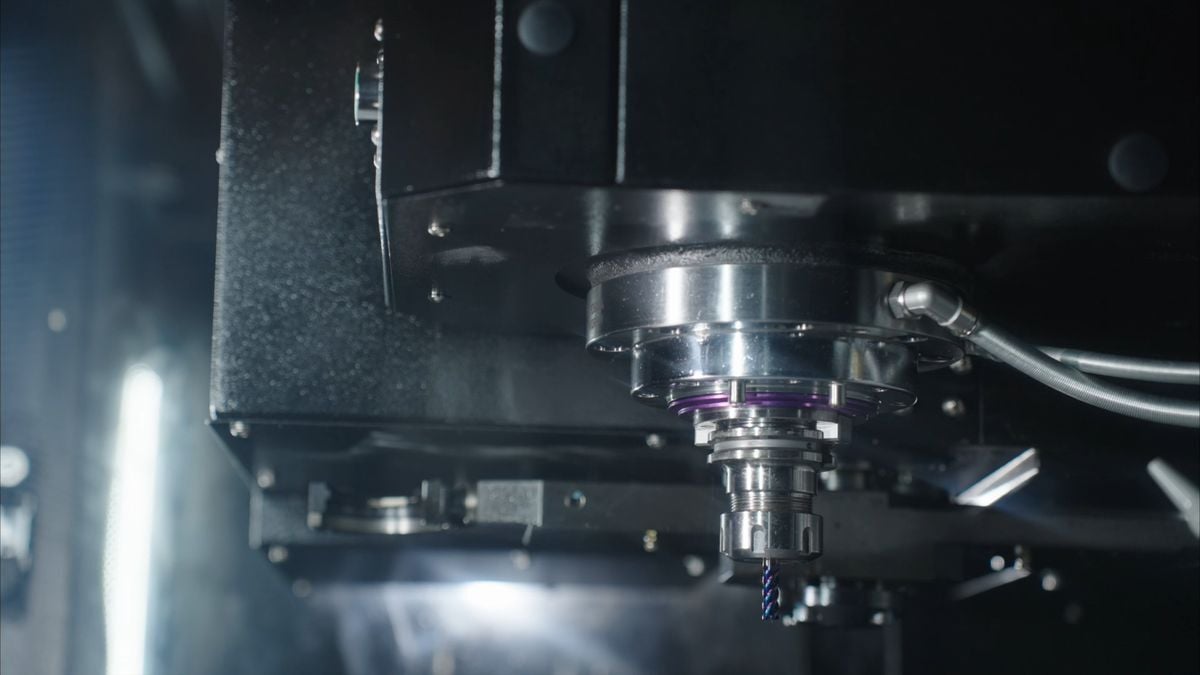

Posuvy

Pracovn íposuv:

10 000 mm/min

Rychloposuv:

30 000 mm/min

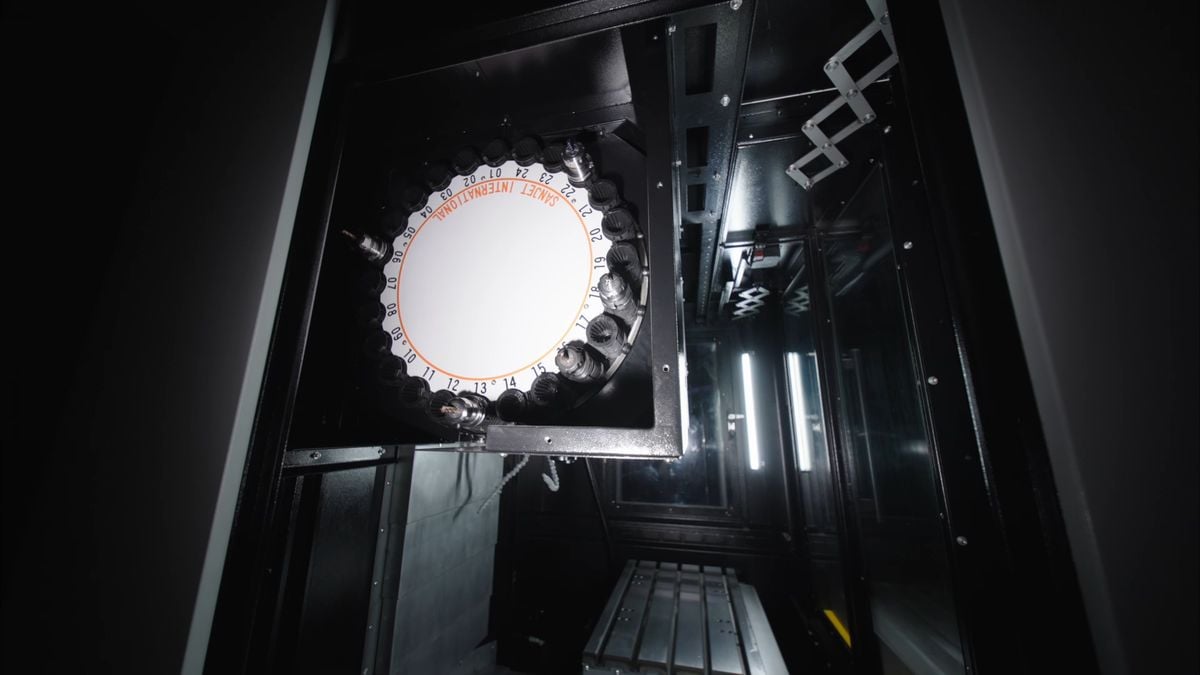

Automatická výměna nástrojů

Držák nástrojů:

Rameno

Kapacita zásobníku nástrojů:

24 pozic

Maximální průměr nástroje:

125 mm

Max.délka nástroje:

240 mm

Maximální hmotnost nástroje:

7 kg

Rychlost výměny nástrojů:

2 s

Výkon vřetenového motoru (rychlost/max.):

11/17 kW

Motory pohonů (X, Y, Z): Výkon (motory):

3,9/3,9/5,9 kW

Zdroj napájení:

AC380V/ 3-fázový

Rozměry a hmotnost stroje

Vnější rozměry stroje (D × Š × V):

1850 × 2245 × 2800 mm

Hmotnost:

6000 kg

SYIL X9

Prvotřídní komponenty a pevná konstrukce

Požádejte o cenovou nabídku

SYIL x Siemens SINUMERIK

SYIL X9 je standardně vybaven řídicím systémem Siemens SINUMERIK 828D. Řídicí systém SINUMERIK 828D se svým jedinečným výkonem CNC nastavuje standardy produktivity, pokud jde o frézování na strojích SYIL. S novými pohony SINAMICS a motory pro řízení pohybu SIMOTICS je nyní SINUMERIK 828D ještě produktivnější. Robustní hardwarová architektura a inteligentní řídicí algoritmy spolu s vysoce kvalitní technologií pohonu a motoru zajišťují maximální dynamiku a přesnost při obrábění.

Získejte ceny

SYIL X9

First-Class Components and Solid Construction

SYIL X9 Základní funkce

Vynikající schopnosti obrábění. Zvládání celé řady operací.

Schneeberger

Rám stroje vyrobený z minerálního odlitku

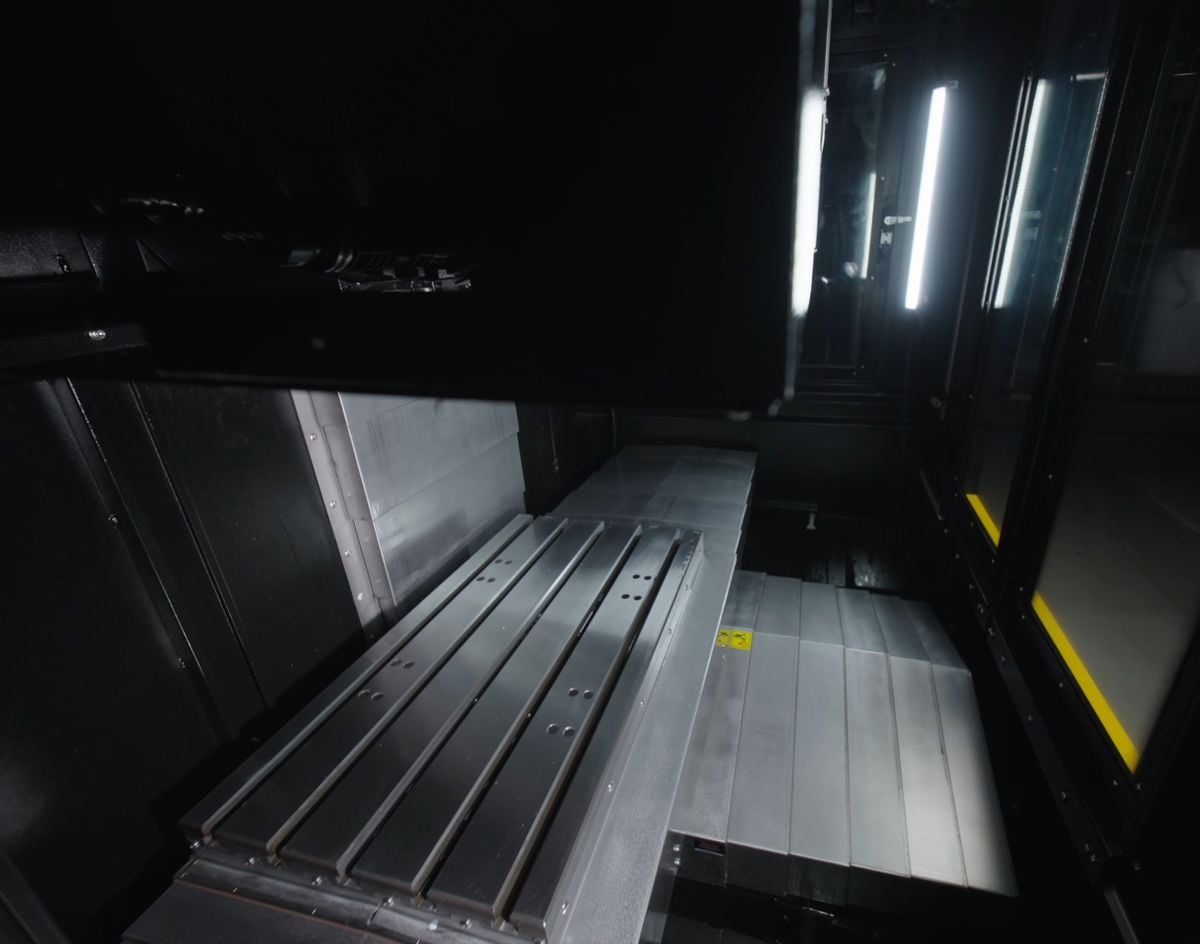

THK

Vysoce přesné japonské kuličkové šrouby a lineární vedení

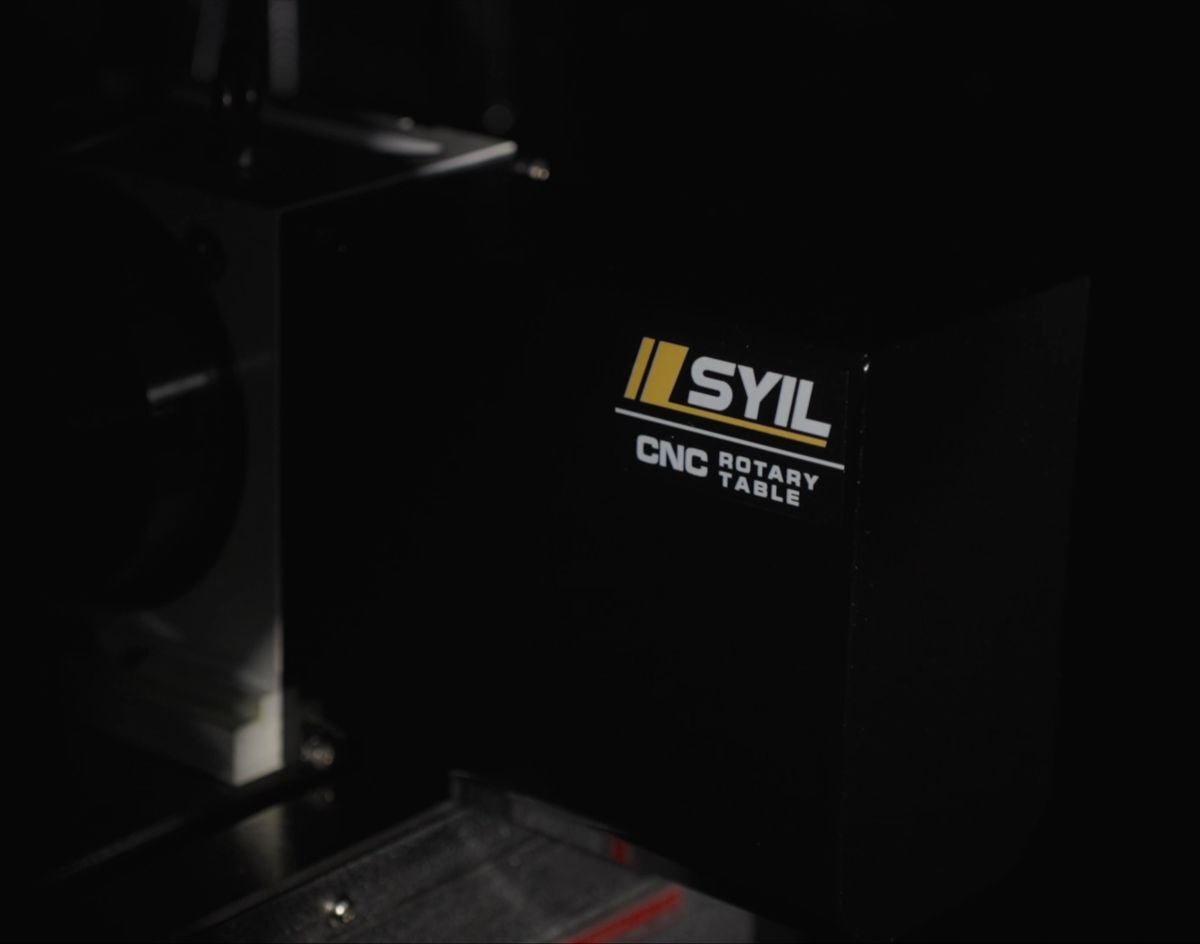

4. osa

Volitelná 4. osa

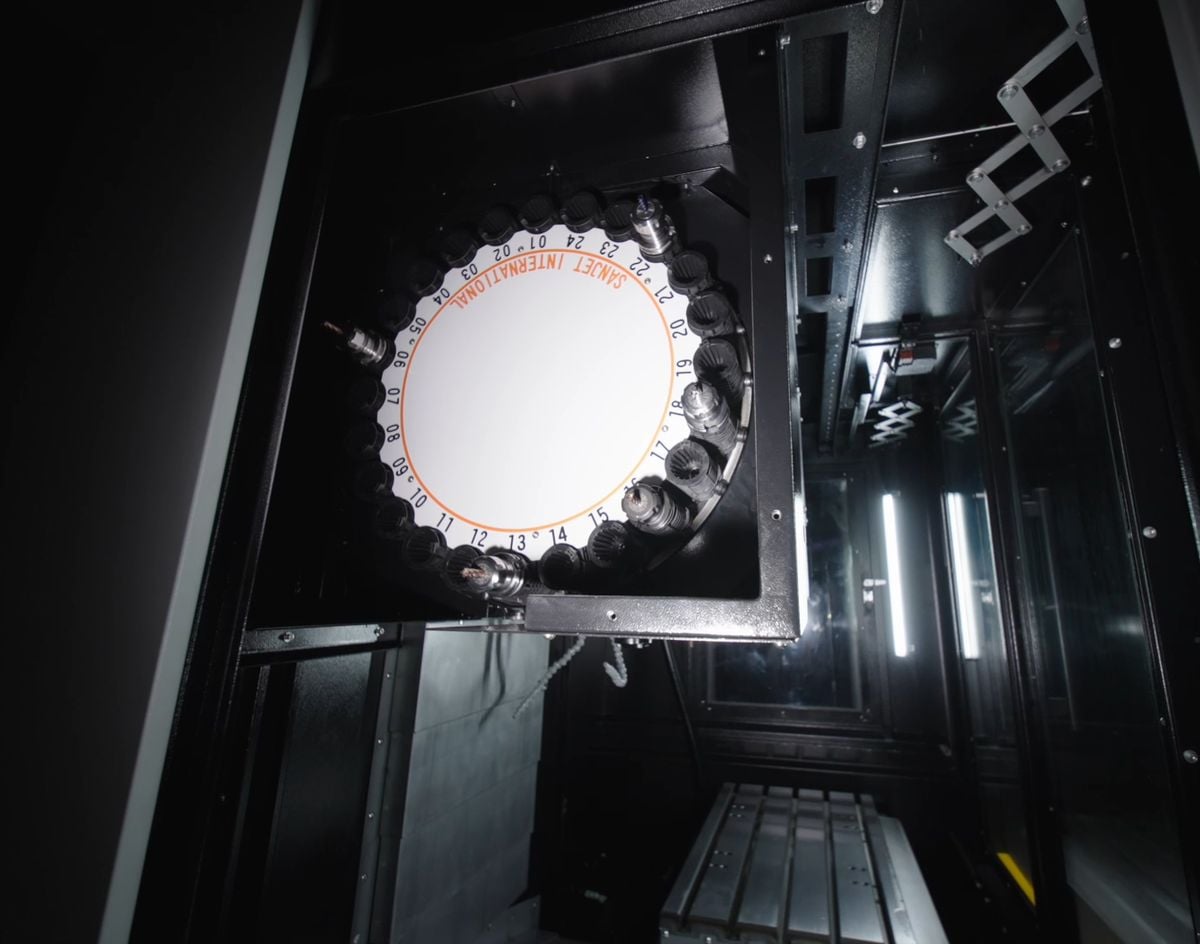

Vysokorychlostní servo měnič nástrojů

BT40 se 24 pozicemi

SYIL X9 Volitelné příslušenství

Objevte všestranné vertikální obráběcí centrum SYIL X9 , ideální nejen pro menší výroby ale i velké výrobní firmy. Kompaktní design, vysoká přesnost a přijatelná cena.

Získejte ceny

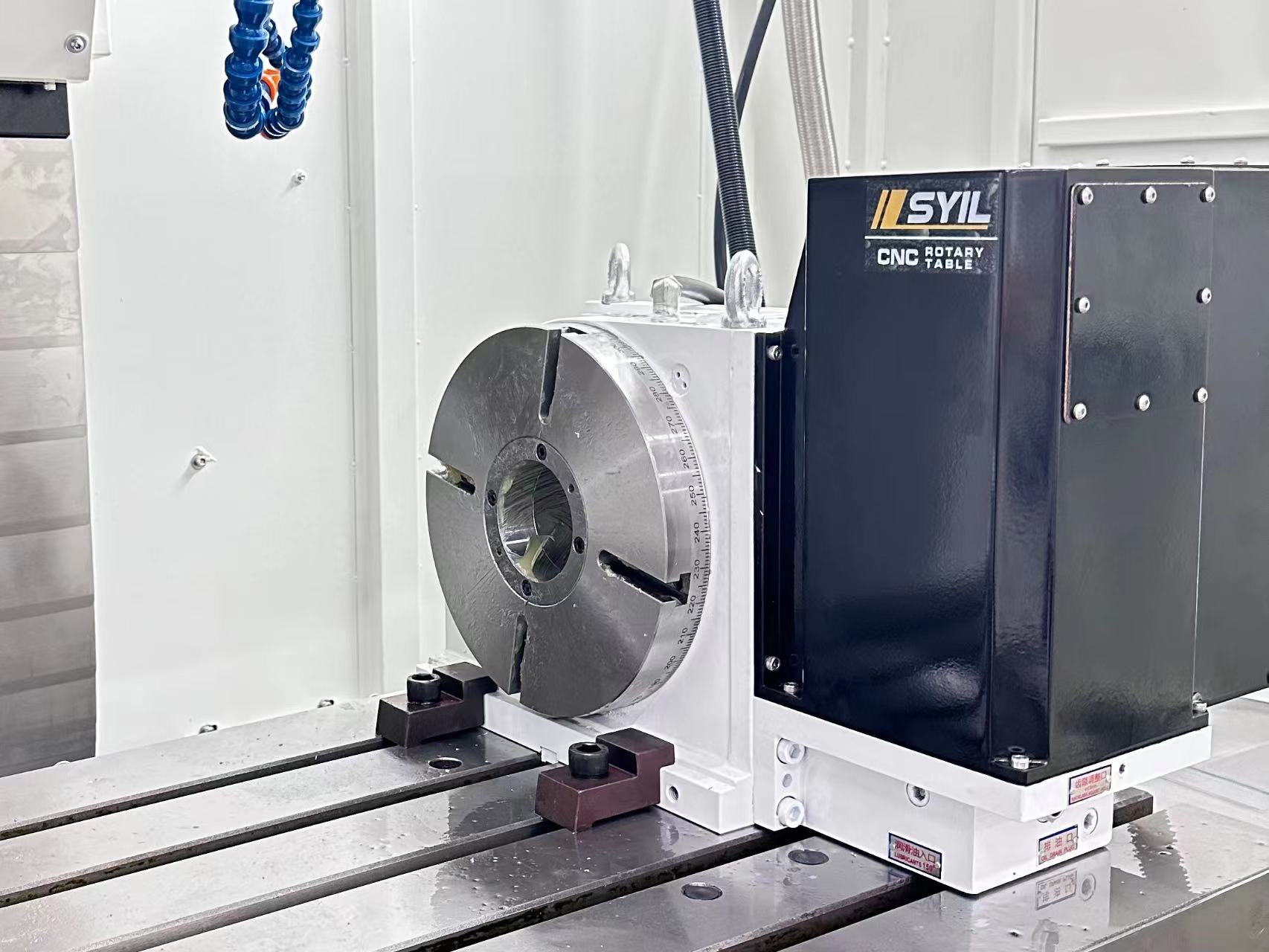

NC otočný stůl

se 4.osou pr.255 mm

Ocasní pažba

255 mm otočný hrot pro NC rotační stůl

Systém sondy

Měřící sonda bezdrátová

Nástrojová sonda

typ TTC200

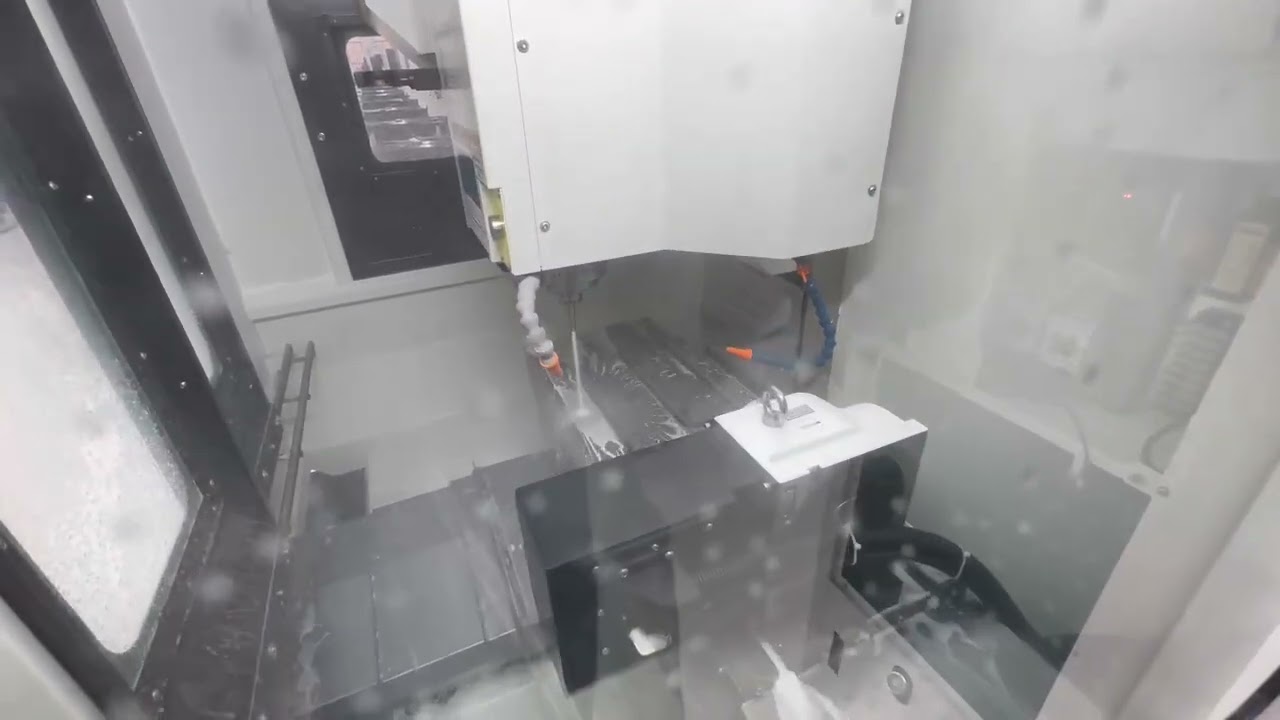

Odsávání pracovního prostoru Filtermist

S200.

Přívod kapaliny středem vřetena

CTS o tlaku 20 barů

Technické specifikace

logo
X5
X7
X9
X11
Stůl
Rozměry stolu (mm)
560×260
700×300
860×500
1050×550
Zatížení stolu (kg)
150
150
500
600
Rozměry stolu (počet×velikost×vzdálenost v mm)
T-drážka 3×14×80
T-drážka 3×14×100
T-drážka 18×5×100
T-drážka 18×5×90
Pojezdy
X-osa (mm)
300
400
760
1000
Y-osa (mm)
260
300
500
500
Y-osa (mm)
300
380
500
500
Vzdálenost mezi vřetenem a deskou stolu
150-450
150-530
100-600
---
Vzdálenost mezi vřetenem a povrchem sloupu
330
358
530
650
Vřeteno
Typ a velikost vřetena
BT30
BT30
BT40
BT40
Pohon
Přímý
Řemenový
Řemenový
Řemenový
Max. otáčky vřetene (ot/min)
20,000
12,000
10,000
10,000
Posuvy
Rychloposuv (mm / min)
30,000
30,000
30,000
30,000
Pracovní posuv (mm / min)
10,000
10,000
10,000
10,000
Měnič nástrojů
Typ
Měnič nástrojů
Rameno
Rameno
Rameno
Typ upínání
BT30
BT30
BT40
BT40
Kapacita zásobníku nástrojů
16
16
24
24
Max. průměr nástroje (mm)
63
63
125
125
Max. délka nástroje (mm)
200
200
240
300
Max. hmotnost nástroje (kg)
3
3
7
7
Rychlost výměny nástroje (s)
1
1.5
2
2.5
Další parametry
Hmotnost stroje (kg)
2180
2200
5000
7000
Rozměry stroje D x Š x V (mm)
Rozměry včetně zásobníku na chaldící kapalinu a ovládacího panelu
2020×1000×2360
1800×1600×2250
1850×2245×2800
2600×2150×2500
Min/max tlak vzduchu (MPa (psi))
0.4/0.8 (60/120)
0.4/0.8 (60/120)
0.4/0.8 (60/120)
0.4/0.8 (60/120)
Objem nádrže pro chladící kapalinu (Litrů)
80
80
130
240
